서보 드라이브 인버터 차이 (선정 기준 한줄 요약)

서보 드라이브와 인버터의 차이를 물어보면 “서보는 위치 제어, 인버터는 속도 제어”라는 답이 돌아옵니다. 맞는 말이지만, 실제 설비에 뭘 쓸지 정할 때는 이 한 줄로는 부족하죠. 요즘은 인버터도 PG(엔코더) 피드백으로 위치 제어를 하는 제품이 있어서 “인버터로 대체 안 되나요?”라는 질문도 자주 받습니다. 오늘은 두 장치의 핵심 차이와 실제 선정 판단 기준, 비용 대 성능 트레이드오프를 구체적으로 정리해보겠습니다.

서보 드라이브 vs 인버터 핵심 차이 5가지

인버터(Variable Frequency Drive, VFD)와 서보 드라이브(Servo Drive)는 모두 모터를 전자적으로 제어하는 장치지만, 제어 방식과 피드백 구성이 근본적으로 다릅니다. 아래 표로 핵심 차이를 먼저 비교하고, 각 항목을 구체적으로 살펴봅니다.

서보 드라이브 vs 인버터 핵심 차이 5가지 비교

구분	인버터 (VFD)	서보 드라이브
① 주요 제어 목적	속도 제어 (주파수로 RPM 조절)	위치·속도·토크 3중 제어
② 모터 종류	범용 3상 유도 전동기(IM)	전용 서보 모터(PM 동기형)
③ 피드백 엔코더	옵션 (PG 피드백 카드 추가 시)	필수 (고분해능 엔코더 내장)
④ 응답 속도	느림 (수백ms 단위)	빠름 (수ms~수십μs 단위)
⑤ 위치 정밀도	낮음 (수 mm~수십 mm)	높음 (수 μm~수십 μm)

인버터 vs 서보 드라이브 세부 사양 비교

항목	인버터	서보 드라이브
출력 주파수 범위	0.1~400Hz	등가 주파수 수 kHz 이상
속도 응답 주파수	수 Hz ~ 수십 Hz	수백 Hz ~ 수 kHz
정지 토크	낮음 (자연 냉각 한계)	높음 (정격 토크의 100~300%)
과부하 내성	150% × 1분	300% × 수 초
통신 인터페이스	Modbus, PROFIBUS	EtherCAT, MECHATROLINK, Modbus
내장 브레이크 저항	옵션	내장 또는 외장

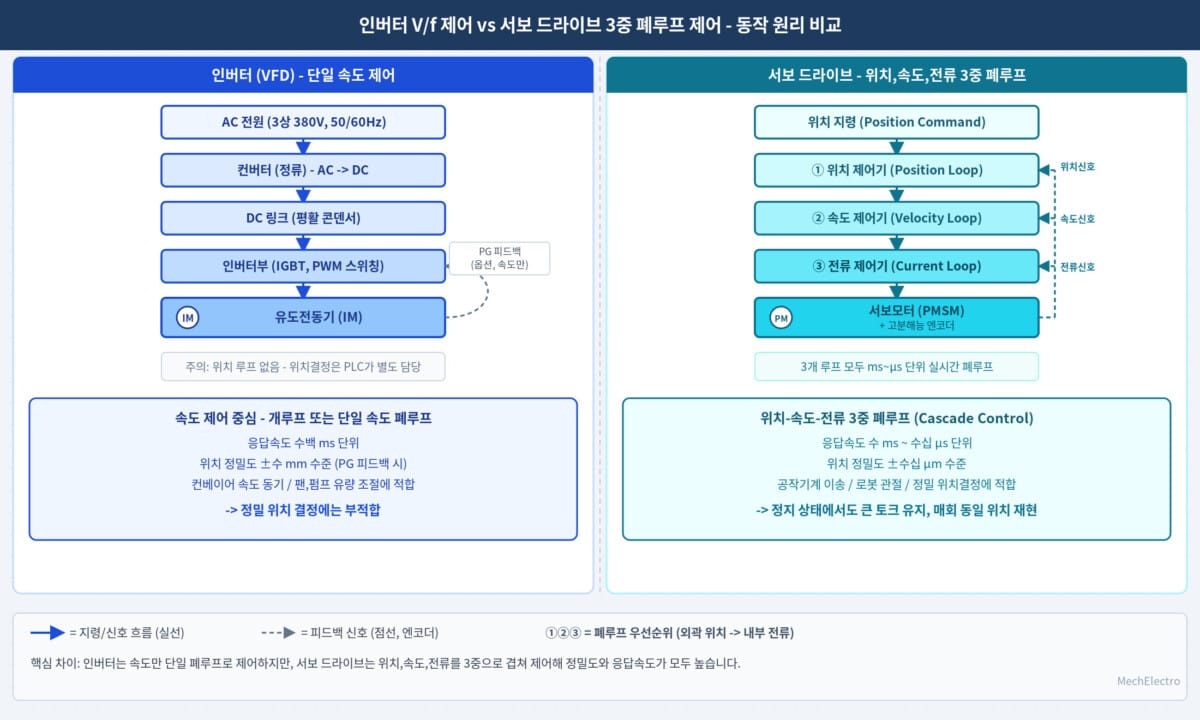

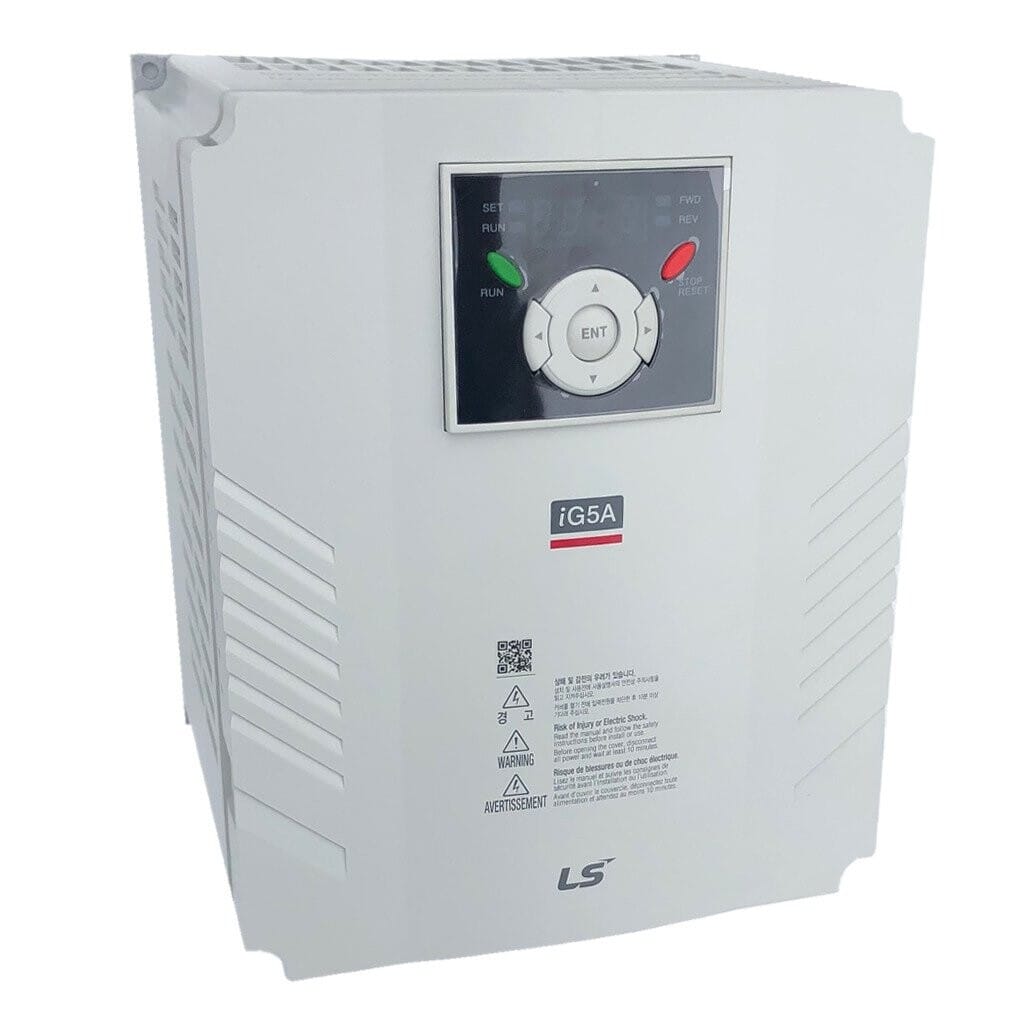

인버터 동작 원리와 V/f 제어

인버터는 상용 교류 전원(50/60Hz)을 직류(DC)로 변환한 뒤, 다시 가변 주파수·가변 전압의 교류로 변환해 유도 전동기에 공급합니다. 이 방식을 V/f 제어(Voltage/Frequency Control)라고 합니다. 유도 전동기의 동기 속도는 N = 120f/P (f: 주파수, P: 극수)이므로, 주파수를 조절하면 모터 속도를 바꿀 수 있습니다. 이때 전압도 주파수에 비례해 함께 조절해야 자속(Flux)이 일정하게 유지되어 토크가 안정됩니다.

인버터로 위치 제어가 가능한가

고급 인버터에는 PG 피드백(Pulse Generator 피드백) 기능이 있습니다. 엔코더 신호를 받아 폐루프 속도 제어를 하는 것으로, 일반 V/f 제어보다 속도 정밀도와 저속 토크가 향상됩니다. 그러나 위치 제어를 하려면 PLC에서 펄스 출력 방식으로 제어해야 하며, 인버터 자체가 위치 루프를 닫지는 못합니다. 위치 정밀도도 ±수 mm 수준으로 서보 드라이브(±수십 μm 수준)에 비해 떨어집니다. 결론적으로 인버터로 “원점에서 정확히 200mm 이동 후 정지” 같은 정밀 위치 제어는 어렵습니다. 컨베이어 속도 동기, 팬·펌프 유량 조절처럼 속도 범위 제어가 목적이라면 인버터로 충분합니다.

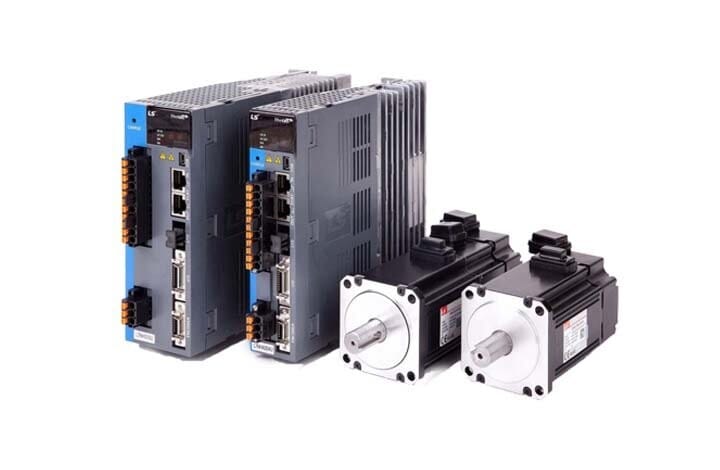

서보 드라이브 동작 원리와 3중 폐루프 제어

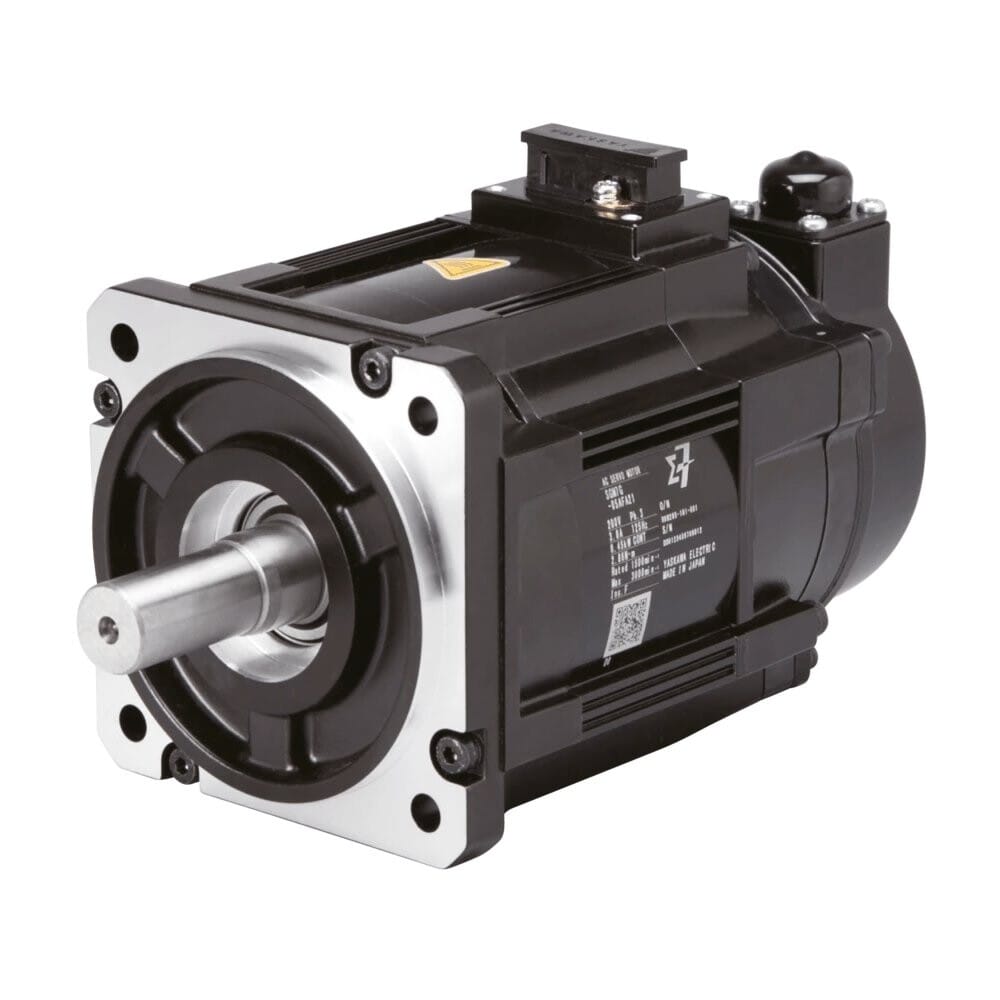

서보 드라이브는 영구자석 동기 모터(PMSM: Permanent Magnet Synchronous Motor)와 고분해능 엔코더를 사용해 위치(Position) → 속도(Velocity) → 전류(Current)의 3중 폐루프로 제어합니다. 가장 바깥 루프가 위치 루프, 안쪽이 속도 루프, 가장 안쪽이 전류(토크) 루프입니다. 각 루프가 ms~μs 단위로 동작하므로 빠른 응답과 높은 정밀도를 동시에 달성할 수 있습니다.

서보 드라이브 제어 모드 3가지

서보 드라이브는 세 가지 제어 모드로 운전할 수 있습니다. 위치 제어 모드(Position Control Mode)는 상위 컨트롤러(PLC, 모션 컨트롤러)에서 펄스 또는 통신으로 목표 위치(펄스 수)를 지령하면, 서보 드라이브가 엔코더 피드백으로 실제 위치와 비교하면서 오차를 0으로 줄입니다. 공작기계 이송, 로봇 관절, 반도체 장비에 사용합니다. 속도 제어 모드(Velocity Control Mode)는 아날로그 전압(±10V) 또는 통신으로 목표 속도를 지령합니다. 인버터보다 훨씬 빠른 속도 응답이 가능해 장력 제어, 권취기, 고속 이송 축에 사용합니다. 토크 제어 모드(Torque Control Mode)는 목표 전류(토크)를 지령합니다. 권취 장력 일정 제어처럼 힘을 제어해야 하는 용도에 사용합니다.

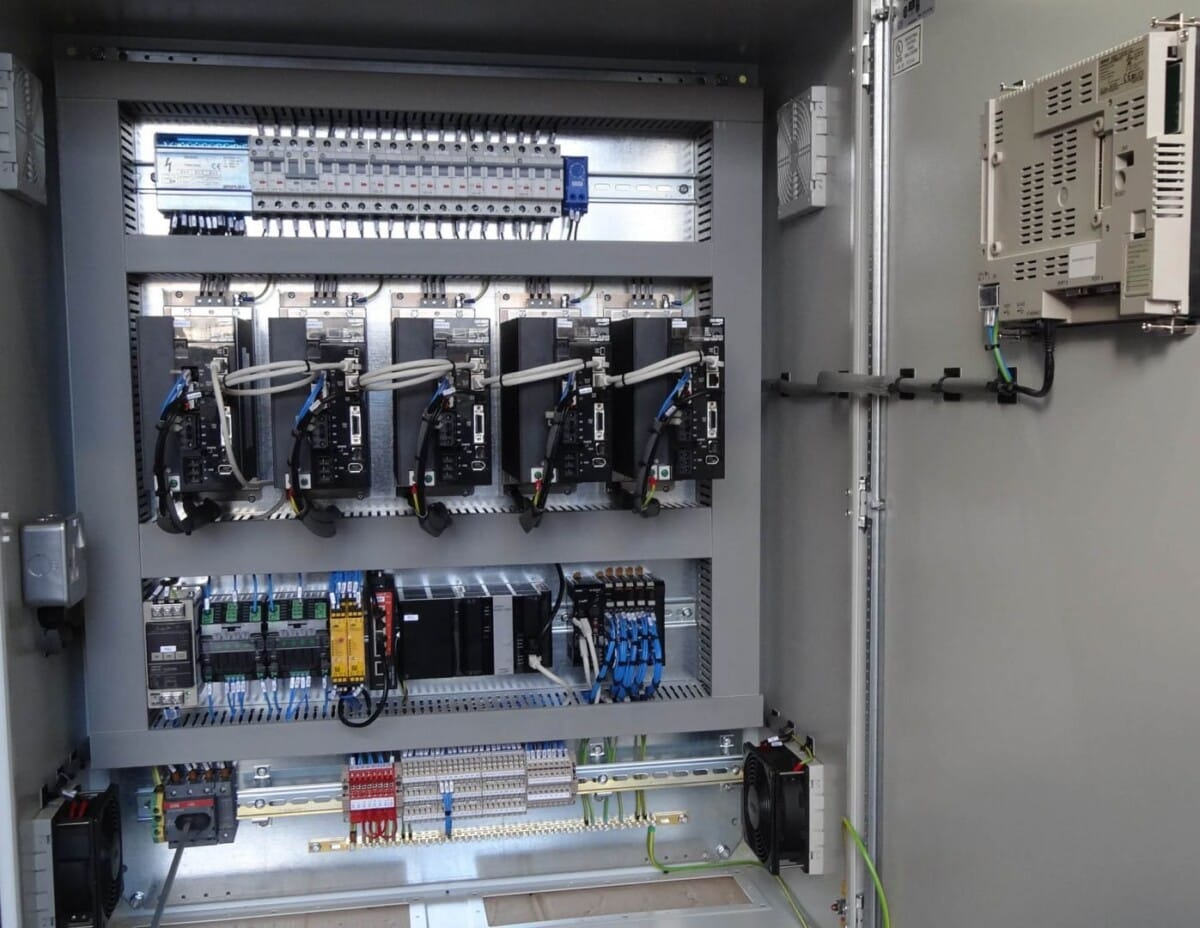

실제 설비에서 선정 판단 기준

인버터와 서보 드라이브 중 어떤 것을 쓸지 판단할 때는 아래 5가지 조건을 순서대로 확인합니다.

서보 드라이브 vs 인버터 설비 선정 판단 기준

조건	인버터 선택	서보 드라이브 선택
위치 정밀도	±1mm 이상 허용 (속도·유량 제어)	±수십 μm 이하 요구
정지 위치 반복성	불필요 또는 기계적 스토퍼 사용	매회 같은 위치에 정확히 정지 필요
응답 속도	수백 ms 이상 허용	수 ms 이하 응답 필요
저속 토크	저속에서 토크 불필요 또는 낮아도 됨	정지 상태에서도 큰 토크 유지 필요
설비 예산	초기 비용 최소화	정밀도·안정성 우선, 비용 감수

컨베이어 라인의 경우, 물체를 일정 속도로 이송하거나 팬·펌프의 유량을 조절하는 것이 목적이라면 인버터가 최적입니다. 위치 결정이 필요한 팰리타이저(Palletizer)처럼 “컨베이어를 특정 위치에 정확히 멈춰야” 하는 경우라면 서보 드라이브가 맞습니다. 공작기계의 경우, 스핀들 회전 속도 제어는 인버터로 충분하고, X·Y·Z 이송 축의 위치 제어는 서보 드라이브가 필요합니다. 포장기·조립기의 경우, 필름 이송 속도 제어는 인버터, 카운터나 커터의 위치 동기 제어는 서보 드라이브를 쓰는 식으로 한 설비에 두 종류를 혼용하는 경우도 많습니다.전자 기어(Electronic Gear) 설정에 대해서도 짚어둡니다. 서보 드라이브를 PLC 펄스 출력으로 제어할 때, PLC가 출력하는 펄스 1개당 모터가 몇 도 회전할지를 드라이브 파라미터로 설정합니다. 예를 들어 PLC가 10,000 펄스를 출력할 때 모터 1회전(엔코더 1,000,000 카운트)이 되게 하려면 전자 기어비를 100으로 설정합니다. 이 설정을 통해 PLC가 고속 펄스 출력 한계를 초과하지 않으면서도 고분해능 엔코더의 정밀도를 활용할 수 있습니다.내부 링크: 전동기(모터) 선정 방법 — 용량 계산 가이드내부 링크: 엔코더 종류 3가지 — 증분형·절대형·리니어 선정 가이드

비용 비교와 총소유비용(TCO) 분석

서보 드라이브를 인버터 대신 쓰고 싶어도 가격 때문에 망설이는 경우가 많습니다. 실제 가격 차이는 얼마나 날까요?

인버터 vs 서보 드라이브 비용 비교 (0.75kW 기준 참고)

항목	인버터 (범용)	서보 드라이브 (중급)
드라이브 본체	15~30만원	50~120만원
모터	범용 유도 전동기 10~20만원	전용 서보 모터 30~80만원
엔코더 케이블	옵션 (일반 제어 케이블)	전용 실드 케이블 3~10만원
설치·시운전	상대적으로 단순	파라미터 튜닝 시간 필요
초기 비용 합계	25~50만원	83~210만원

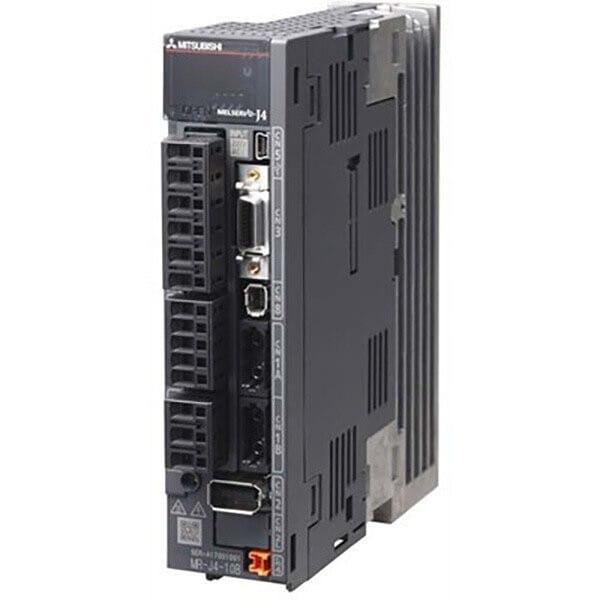

초기 비용만 보면 인버터가 훨씬 저렴하지만, 총소유비용(TCO)으로 따지면 달라집니다. 서보 드라이브의 경우 위치 정밀도가 높아 불량 발생률이 낮고, 생산성 향상과 유지보수 비용 절감 효과가 있습니다. 반면 인버터를 써서 정밀도가 부족해 보정 작업이나 재작업이 반복된다면 오히려 총비용이 높아집니다. 결론: 속도 제어가 목적이고 위치 정밀도가 ±1mm 이상 허용된다면 인버터, ±수십 μm 이하 정밀도와 빠른 응답이 필요하다면 서보 드라이브를 선택합니다. 설비의 생산성과 품질 요건을 기준으로 판단합니다. 주요 제조사: LS ELECTRIC(인버터·서보 국산), MITSUBISHI(미쓰비시), PANASONIC, YASKAWA(야스카와), OMRON, SIEMENS. LS ELECTRIC 공식 사이트에서 인버터·서보 드라이브 제품 라인업을 확인할 수 있습니다.

자주 묻는 질문 & 트러블슈팅

Q1. 인버터로도 정밀 위치 제어가 되나요?

인버터 + PG 피드백 카드 + PLC 위치 결정 유닛 조합으로 ±1~5mm 수준의 위치 제어는 가능합니다. 그러나 서보 드라이브 수준의 정밀도(±수십 μm)는 불가능합니다. 비용 절감보다 정밀도 요건이 더 중요하다면 처음부터 서보 드라이브를 선택하는 것이 낫습니다. 나중에 교체하면 배선·브라켓·소프트웨어 모두 다시 해야 해서 비용이 더 듭니다.

Q2. 서보 드라이브의 진동·소음이 심합니다.

기계 공진이 가장 흔한 원인입니다. 서보 드라이브의 속도 루프 응답 주파수(Velocity Loop Bandwidth)를 너무 높게 설정하면 기계 공진 주파수와 겹쳐 진동이 발생합니다. 첫 번째로 오토 튜닝(Auto-tuning)을 재실행하고, 그래도 해결이 안 되면 노치 필터(Notch Filter) 주파수를 공진 주파수에 맞춰 설정합니다. 공진 주파수는 FFT 분석이나 드라이브의 주파수 응답 측정(Bode Plot) 기능으로 확인합니다.

Q3. 인버터 출력 주파수를 높이면 모터가 과열됩니다.

유도 전동기는 내장 냉각 팬이 모터 축과 연결되어 있어, 저속 운전 시 냉각 능력이 급격히 떨어집니다. 60Hz 기준 20Hz 이하로 장시간 운전하면 과열될 수 있습니다. 해결책은 외부 강제 냉각 팬을 추가하거나, 저속 운전 시 토크 부스트(Torque Boost) 설정을 조정합니다. 또는 인버터 전용 전폐 외선형 모터(TENV)로 교체하는 것이 근본 해결책입니다.

Q4. 서보 드라이브 알람(Alarm) 코드가 뜰 때 어떻게 확인하나요?

알람 코드는 제조사마다 다르지만 대부분 위치 오차 초과(Excessive Position Error), 과전류(Overcurrent), 과부하(Overload), 엔코더 이상 4가지가 가장 많습니다. 알람 발생 후 드라이브 조작 패널 또는 소프트웨어에서 알람 이력을 확인합니다. 위치 오차 초과는 가감속 시간이 너무 짧거나 부하 관성이 너무 크다는 신호이므로, 가감속 시간을 늘리거나 서보 게인을 낮춥니다.

Q5. 인버터를 서보 드라이브로 교체할 때 배선을 유용할 수 있나요?

전원 배선(R·S·T, U·V·W)은 굵기가 맞다면 그대로 사용 가능합니다. 단, 서보 드라이브는 전용 서보 모터와 엔코더 케이블이 추가로 필요합니다. 기존 범용 유도 전동기는 서보 드라이브로 구동할 수 없으므로 모터도 교체해야 합니다. 브레이크 저항, 냉각 팬, 파라미터 설정도 새로 진행해야 합니다.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다. 현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
