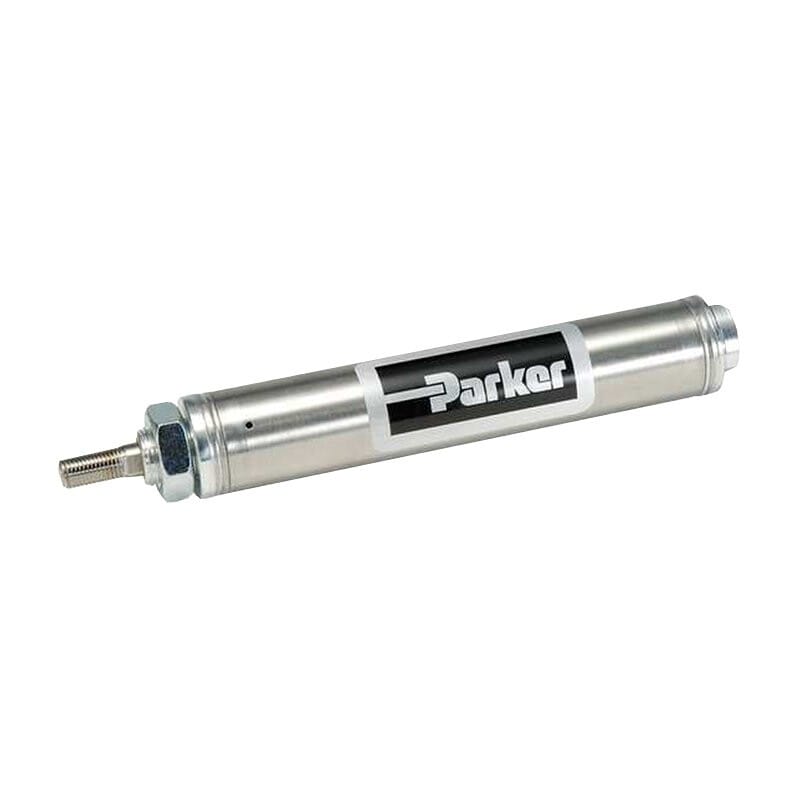

유압 실린더 내경, 어떻게 고르고 계신가요?
유압 실린더 추력을 실린더 내경·작동 압력만 입력하면 자동으로 계산해주는 계산기입니다.
전진·후퇴 추력(kN·tf), 실린더 내경별 비교표, 실전 선정 흐름까지 한 번에 확인하세요.
🔩 유압 실린더 추력 계산기
실린더 내경·작동 압력을 입력하면 전진/후퇴 추력을 kN과 tf(톤힘)로 자동 계산합니다.
🔩 유압 실린더 추력 계산기
실린더 내경별 추력 비교표
가장 많이 쓰이는 14MPa와 21MPa 기준으로 실린더 내경별 전진 추력을 정리했습니다.
설계 초기에 실린더 내경 후보를 빠르게 좁힐 때 기준표로 활용하세요. 기계 효율 95% 적용 값입니다.
| 실린더 내경 (mm) | 로드 (mm) | 14 MPa 전진 추력 | 21 MPa 전진 추력 | ||
|---|---|---|---|---|---|
| kN | tf | kN | tf | ||
| Ø25 | Ø16 | 6.5 | 0.66 | 9.8 | 1.00 |
| Ø32 | Ø20 | 10.7 | 1.09 | 16.0 | 1.63 |
| Ø40 | Ø25 | 16.7 | 1.70 | 25.1 | 2.56 |
| Ø50 | Ø32 | 26.1 | 2.66 | 39.2 | 3.99 |
| Ø63 | Ø40 | 41.5 | 4.23 | 62.2 | 6.34 |
| Ø80 | Ø50 | 66.9 | 6.82 | 100.4 | 10.23 |
| Ø100 | Ø63 | 104.5 | 10.65 | 156.7 | 15.98 |
| Ø125 | Ø80 | 163.3 | 16.64 | 244.9 | 24.96 |
| Ø160 | Ø100 | 267.6 | 27.28 | 401.4 | 40.92 |
| Ø200 | Ø125 | 418.3 | 42.64 | 627.4 | 63.96 |
※ 기계 효율 95% 적용 | ISO 6020-1 중압 시리즈 로드경 기준 | 이론값이며 실제 씰·배관 손실에 따라 달라질 수 있음
추력 계산 기본 원리 — 압력 × 단면적
전진 추력과 후퇴 추력이 다른 이유
유압 실린더 추력 공식은 에어 실린더와 동일합니다. 압력에 피스톤 면적을 곱하면 됩니다.

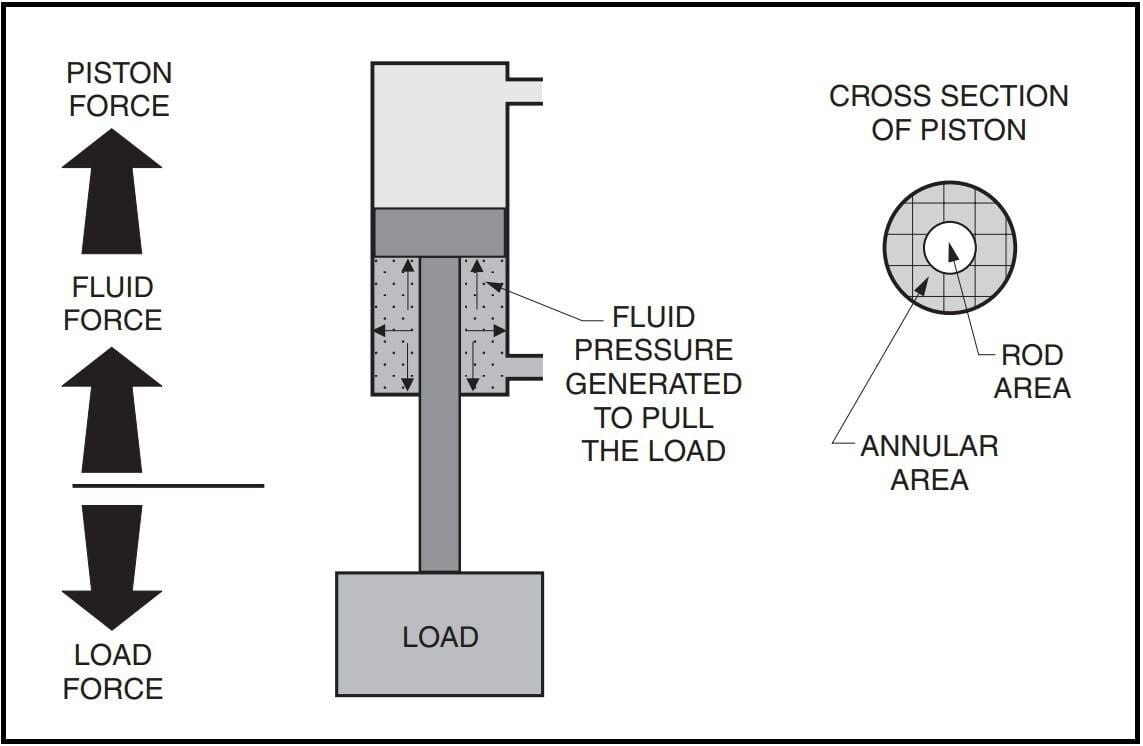

다만 전진(로드 전출)과 후퇴(로드 후진) 때 유압이 밀어주는 면적이 다릅니다. 전진 시에는 피스톤 전체 단면적에 압력이 걸리고, 후퇴 시에는 로드가 차지하는 면적만큼이 빠집니다. 공압에서도 같은 원리지만, 유압은 압력이 높아서 이 차이가 수 kN, 경우에 따라서는 수십 kN까지 벌어집니다.
전진 추력(kN) = π/4 × D² × P ÷ 1000
후퇴 추력(kN) = π/4 × (D² − d²) × P ÷ 1000
D = 실린더 내경(mm), d = 로드 직경(mm), P = 작동 압력(MPa = N/mm²)
예를 들어 Ø100 실린더에 21MPa를 걸면 전진 추력은 π/4 × 100² × 21 ÷ 1000 ≈ 164.9kN (약 16.8tf)입니다.
로드가 Ø63이라면 후퇴 면적은 π/4 × (100² − 63²) ≈ 4,733mm² → 후퇴 추력 ≈ 99.4kN (약 10.1tf)가 됩니다. 전진 대비 약 60% 수준입니다.
kN과 tf 단위 변환
유압 영역에서는 힘을 보통 kN(킬로뉴턴) 또는 tf(톤힘)으로 표현합니다.
1tf = 9.81kN이므로 kN ÷ 9.81 = tf로 변환합니다. 현장에서는 “몇 톤짜리 실린더”라는 표현이 많은데, 이게 바로 tf 단위의 전진 추력을 뜻합니다. 5tf 프레스라면 전진 추력이 약 49kN 이상 나오는 실린더를 쓴다는 의미입니다.
| 작동 압력 | Ø63 전진 추력 (이론) | Ø100 전진 추력 (이론) |
|---|---|---|
| 7 MPa | 21.8 kN (2.22 tf) | 55.0 kN (5.60 tf) |
| 10 MPa | 31.2 kN (3.18 tf) | 78.5 kN (8.00 tf) |
| 14 MPa | 43.6 kN (4.45 tf) | 109.9 kN (11.2 tf) |
| 16 MPa | 49.9 kN (5.08 tf) | 125.7 kN (12.8 tf) |
| 21 MPa | 65.5 kN (6.67 tf) | 164.9 kN (16.8 tf) |
| 35 MPa | 109.1 kN (11.1 tf) | 274.9 kN (28.0 tf) |
작동 압력 선택 — 설비 유형별 기준
압력 범위별 적용 설비
유압 시스템의 작동 압력은 설비 유형에 따라 크게 다릅니다.
압력이 높을수록 같은 실린더 내경에서 더 큰 추력을 얻을 수 있지만, 씰 마모가 빨라지고 배관·피팅·밸브도 고압 사양으로 선정해야 합니다. 설비에 맞는 압력 범위를 먼저 정하고 실린더 내경 계산을 해야 합니다.
| 압력 범위 | 주요 적용 설비 | 특징 |
|---|---|---|
| 7~10 MPa | 농기계, 건설장비 보조 액추에이터, 소형 프레스 | 저압계 씰 사용 가능, 배관 사양 낮음 |
| 14~16 MPa | 공작기계 클램핑, 사출성형기, 일반 산업 설비 | 산업용 표준 압력 범위 |
| 20~21 MPa | 대형 프레스, 제철 설비, 굴삭기 붐·암 실린더 | 고압 씰 필수, 배관 두께 증가 |
| 25~35 MPa | 단조 프레스, 선박 조타기, 항공기 랜딩기어 | 초고압 사양, 씰·실린더 내면 정밀도 요구 |
압력을 높이면 실린더 내경을 줄일 수 있지만
압력을 올려 실린더 내경을 줄이는 전략은 공간이 제한적인 설비에서 유효합니다.
Ø80 실린더 14MPa와 Ø63 실린더 21MPa는 추력이 비슷합니다. 하지만 압력이 높아지면 씰 교체 주기가 짧아지고, 유압 유닛의 펌프·밸브도 고압 대응 사양이 필요합니다. 단순히 실린더 내경을 줄이기 위해 압력을 높이는 설계는 유지보수 비용이 오히려 늘어날 수 있습니다. 이미 유압 유닛 압력이 결정된 시스템에 실린더를 추가할 때는 기존 압력을 기준으로 실린더 내경을 계산하는 것이 일반적입니다.
실린더 내경 선정 순서 — 실전 계산 흐름
STEP 1 — 필요 추력 산출
실린더가 실제로 밀어야 할 힘(kN 또는 tf)을 먼저 정합니다.
프레스라면 가공력, 클램핑 지그라면 필요 클램핑력, 이송 설비라면 부하 중량 × 마찰계수입니다. 이 값에 안전율(통상 1.5~2.0)을 곱해 설계 추력을 구합니다.
설계 추력 = 실제 필요 힘 × 안전율(1.5~2.0)
수평 이송 시: 필요 힘 = 부하 중량(kN) × 마찰계수

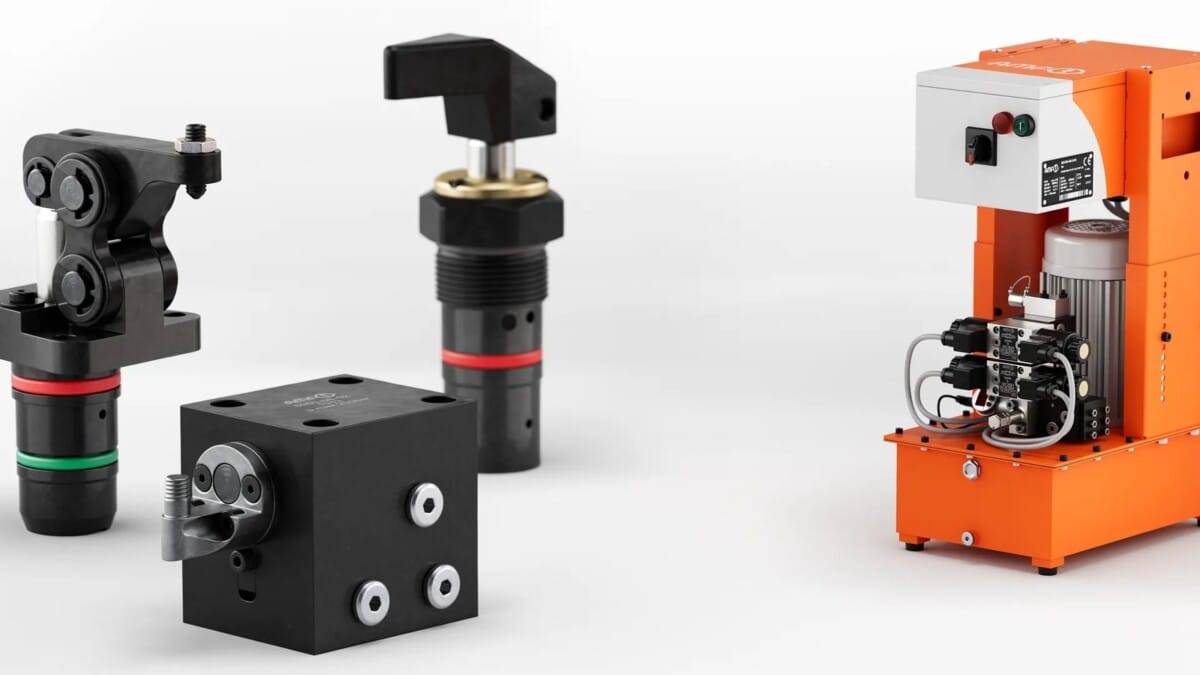

STEP 2 — 작동 압력 결정

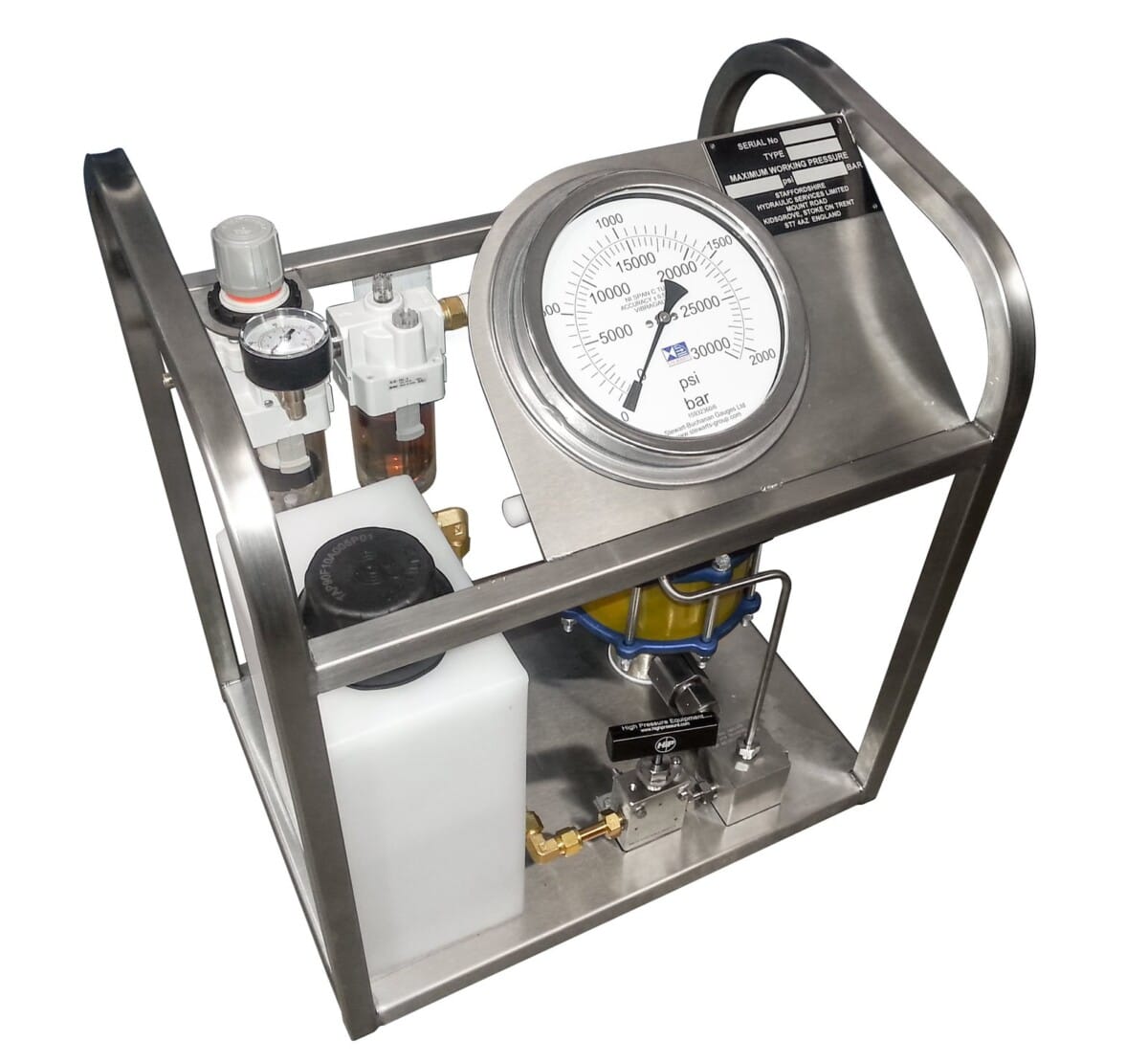

유압 유닛(파워 팩)의 설정 압력을 확인합니다. 기존 시스템에 추가하는 경우 유닛 압력이 이미 정해져 있고, 신규 설계라면 위 표를 참고해 설비 유형에 맞는 압력을 선택합니다. 이때 릴리프 밸브 설정 압력의 80% 이하를 실용 작동 압력으로 잡는 것이 일반적입니다.
STEP 3 — 필요 실린더 내경 역산
설계 추력과 작동 압력이 정해지면 필요 실린더 내경 면적을 역산합니다.
필요 실린더 내경 단면적(mm²) = 설계 추력(N) ÷ 작동 압력(MPa) ÷ 기계효율
필요 실린더 내경(mm) = √(4 × 단면적 ÷ π)
예: 설계 추력 80kN, 작동 압력 14MPa, 기계효율 95%
→ 필요 단면적 = 80,000 ÷ 14 ÷ 0.95 ≈ 6,009mm²
→ 필요 직경 = √(4 × 6,009 ÷ π) ≈ 87.5mm → 표준 실린더 내경 Ø100 선택
STEP 4 — 후퇴 추력 검토
반드시 후퇴 추력도 계산해서 설계 조건을 만족하는지 확인합니다.
클램핑 해제, 제품 배출, 금형 열기 같은 동작에서 후퇴 추력이 부족하면 설비 사이클이 걸립니다. 후퇴 추력이 부족하다고 판단되면 로드 직경을 가늘게 변경하거나(후퇴 면적 증가), 실린더 내경을 한 단계 올리거나, 전진/후퇴 모두 설계 추력을 충족하는 양로드 실린더로 변경하는 방안을 검토합니다.
자주 하는 실수와 주의사항
후퇴 추력을 계산에서 빠뜨리는 경우
유압 실린더 선정에서 가장 흔한 실수입니다.
전진 추력만 확인하고 후퇴 추력을 검토하지 않으면, 실제 운전에서 후퇴 동작이 느려지거나 힘이 부족해서 스트로크가 끝까지 들어오지 않는 문제가 생깁니다. 특히 로드 직경이 굵은 대형 실린더일수록 전진/후퇴 추력 차이가 크게 납니다. Ø160 실린더에 Ø100 로드를 쓰면 후퇴 유효 면적이 전진 대비 약 61%에 불과합니다.
릴리프 밸브 설정 압력과 실용 압력 혼동
유압 유닛의 릴리프 밸브 설정 압력을 그대로 작동 압력으로 쓰는 실수가 있습니다.
릴리프 밸브는 최대 압력 제한 장치이지, 실제 작동 압력이 아닙니다. 실린더가 부하에 저항할 때 실제 회로 압력이 릴리프 설정에 가까워질수록 시스템 발열과 에너지 손실이 커집니다. 실린더 선정 시 사용 압력은 릴리프 밸브 설정의 80% 이하로 잡는 것이 좋습니다.

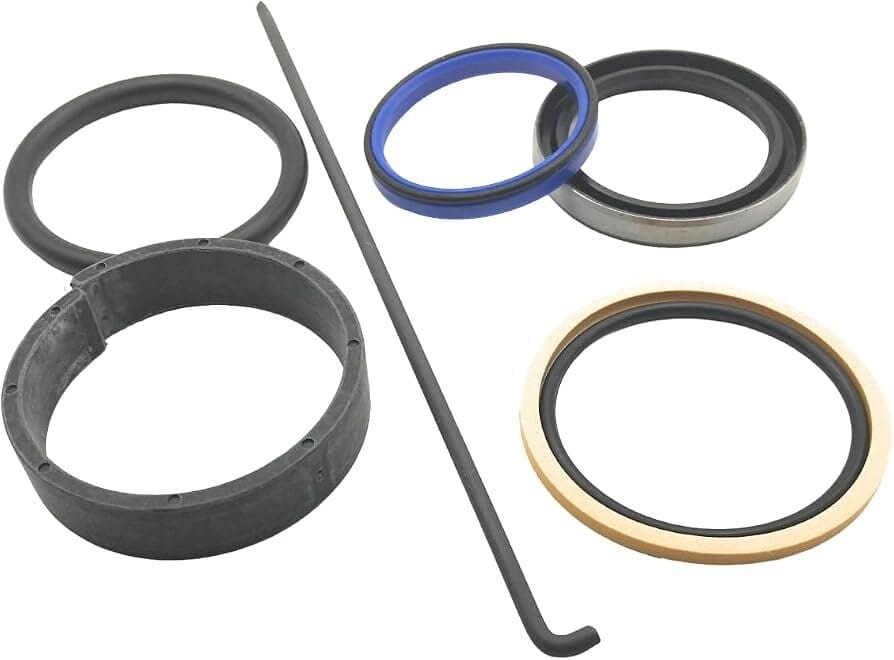

씰 사양과 압력 범위 불일치
실린더는 고압 사양인데 씰만 저압용을 쓰는 경우가 생각보다 많습니다.
개조나 수리 과정에서 씰을 교체할 때 동일 규격이라도 압력 등급이 다른 제품이 시장에 혼재합니다. 씰 내압이 부족하면 고압에서 씰이 밀려나와 로드 측으로 오일이 누출되고, 심하면 씰이 파손됩니다. 교체 시 반드시 해당 실린더의 최대 작동 압력 이상을 지원하는 씰 사양인지 확인하세요.
FAQ
Q. 유압 실린더와 에어 실린더 추력 계산식이 같다면 뭐가 다른가요?
공식은 같지만 압력 범위가 완전히 다릅니다. 에어 실린더는 0.3~0.8MPa, 유압은 7~35MPa를 씁니다. 같은 Ø63 실린더 내경 기준으로 에어 0.5MPa면 약 1.6kN(160kgf), 유압 21MPa면 약 65kN(6.6tf)입니다. 약 40배 차이가 납니다. 그래서 큰 힘이 필요한 프레스·굴삭기·제철 설비에는 유압을 사용합니다.
Q. 기계 효율 95%는 어디서 나온 값인가요?
유압 실린더의 기계 효율은 씰 패킹의 마찰 손실에서 발생합니다. 일반적인 산업용 유압 씰(NBR, PU 재질)에서 5~10%의 마찰 손실이 발생하므로 효율을 90~95%로 봅니다. 씰이 노후화되거나 고온·고압 조건이면 손실이 더 커집니다. 정밀한 값은 제조사의 실린더 사양서에서 확인할 수 있으며, Parker, Bosch Rexroth 등 주요 제조사는 부하별 효율 곡선을 제공합니다.
Q. 양로드 실린더는 추력이 어떻게 달라지나요?
양로드 실린더는 피스톤 양쪽 모두 로드가 있어서 전진·후퇴 유효 면적이 동일합니다. 두 방향 모두 단로드 실린더의 후퇴 추력 계산식(π/4 × (D² − d²) × P)을 적용합니다. 전진/후퇴 동일한 힘이 필요한 클램핑·위치결정 공정, 또는 로드 양쪽에 부하가 걸리는 설비에 사용됩니다.
Q. 텔레스코픽 실린더 추력은 어떻게 계산하나요?
텔레스코픽 실린더는 각 단(스테이지)마다 유효 면적이 다릅니다. 1단 전진 시 가장 큰 직경(바깥 튜브)의 면적으로 추력이 계산되고, 2단 이후는 해당 스테이지 직경으로 계산합니다. 결과적으로 스트로크가 길어질수록 추력이 감소합니다. 덤프 트럭처럼 초기 들어올릴 때 큰 힘이 필요하고 이후 자중으로 중력이 보조하는 용도에 잘 맞습니다.
Q. 유압 실린더 선정 계산을 더 정밀하게 하려면?
제조사 선정 도구를 활용하는 것이 가장 정확합니다. Parker Hannifin, Bosch Rexroth, Eaton 등 글로벌 제조사는 자사 홈페이지에 실린더 선정 소프트웨어를 제공합니다. 국내에서는 SMC Korea에서도 공압·유압 액추에이터 선정 지원을 받을 수 있습니다. 실린더 내경·스트로크·압력 외에 좌굴 검토(로드 좌굴 하중 계산)까지 포함해야 정확한 선정이 됩니다.
