공압 FRL 완전 정리 — 필터·레귤레이터·루브리케이터 선정 및 설치 가이드 7단계

공압 FRL(에어 서비스 유닛)을 처음 접했을 때 솔직히 ‘그냥 앞에 달면 되는 거 아냐?’라고 생각했습니다. 현장에서 일한 지 3년쯤 됐을 때였는데, 자동화 라인 이송 실린더가 자꾸 걸리적거리고 수명이 짧다는 민원이 들어왔습니다. 반나절 동안 실린더 본체를 분해했는데 씰은 멀쩡했습니다. 한참 뒤에야 원인을 찾았습니다. FRL 선정을 잘못한 게 문제였습니다. 포트 사이즈는 맞는데 필터 등급이 너무 촘촘해서 유량이 부족했고, 루브리케이터 오일량 조절도 엉망이었습니다. 그날 이후로 공압 FRL을 제대로 공부했고, 지금은 설비 초기 설계 단계에서 FRL 사양부터 잡습니다. 생각보다 중요한 FRL 선정 관련 포스팅 시작해보겠습니다.

공압 FRL이란? — 3가지 구성요소와 역할

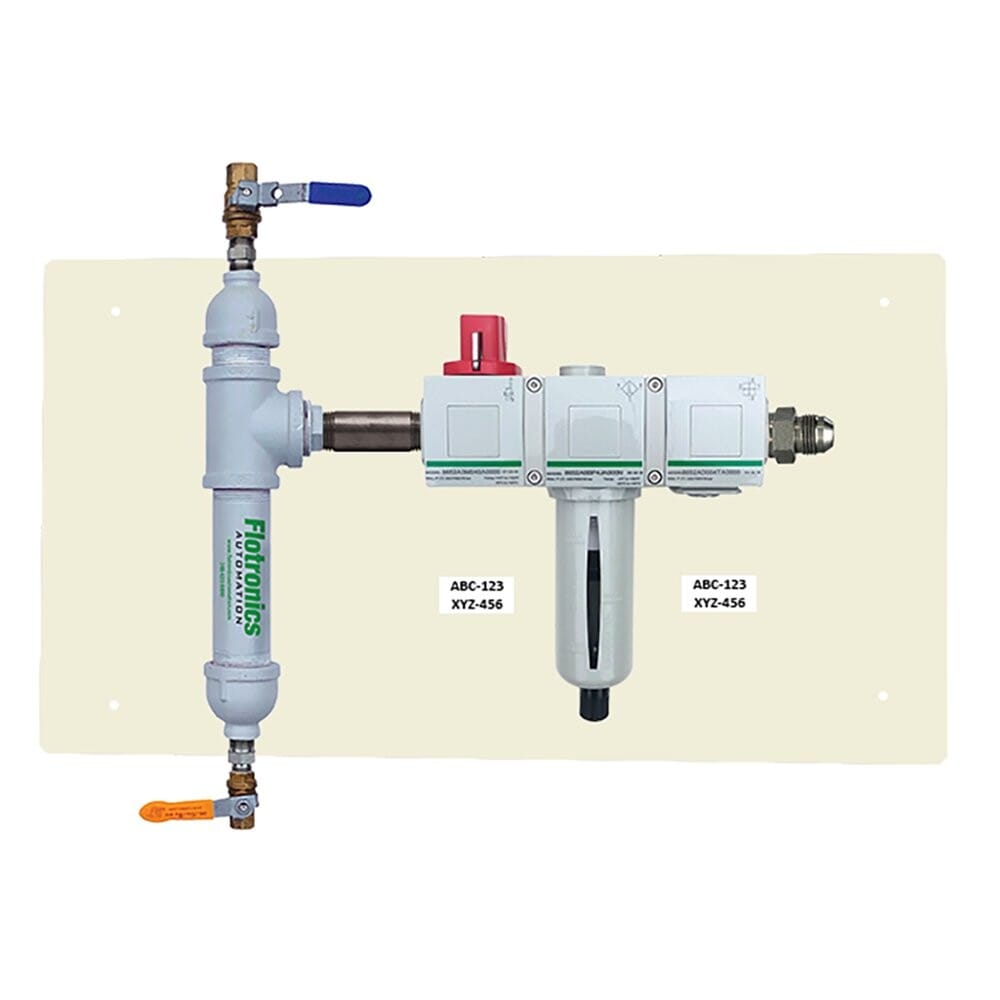

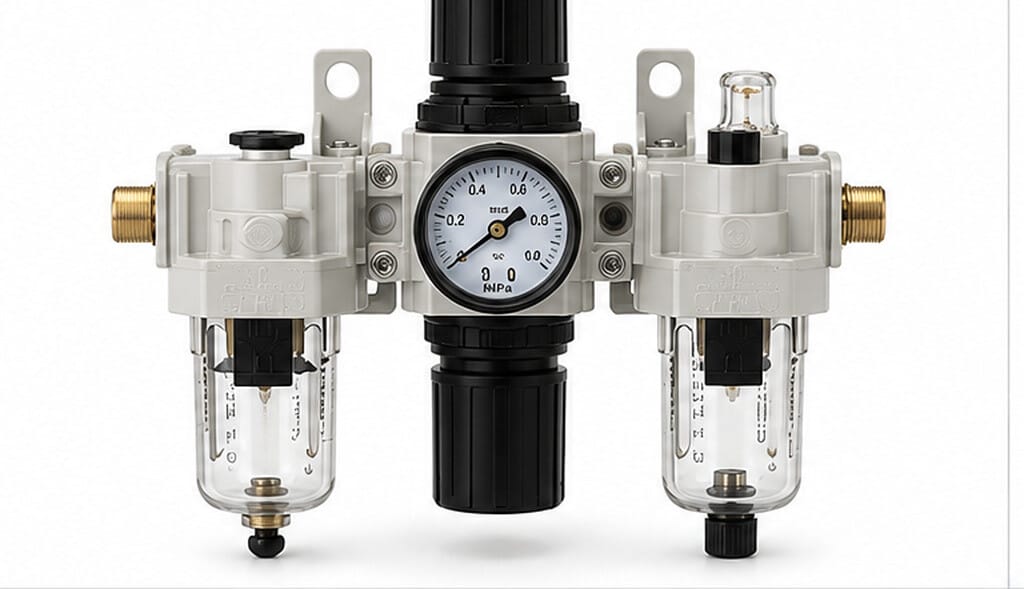

공압 FRL은 Filter(필터) · Regulator(레귤레이터) · Lubricator(루브리케이터) 세 가지 공기 처리 장치를 하나로 묶어 부르는 이름입니다. 에어 서비스 유닛, 공기 처리 유닛, 에어 유닛이라고도 부릅니다. 컴프레서에서 나온 압축 공기는 수분, 먼지, 오일 카본, 녹 찌꺼기를 그대로 품고 있습니다. 이 공기를 그냥 실린더나 솔레노이드 밸브에 보내면 내부 씰이 빠르게 손상되고, 밸브 시트에 이물질이 끼어 동작 불량이 생깁니다. 공압 FRL은 이런 문제를 한 번에 해결하는 공압 시스템의 관문입니다.

설비 도면을 보면 컴프레서 바로 뒤, 혹은 각 유닛 앞단에 FRL이 표시됩니다. 위치가 중요한 이유는 뒤에서 다시 설명하겠습니다.

에어 필터(F) — 불순물 제거의 첫 관문

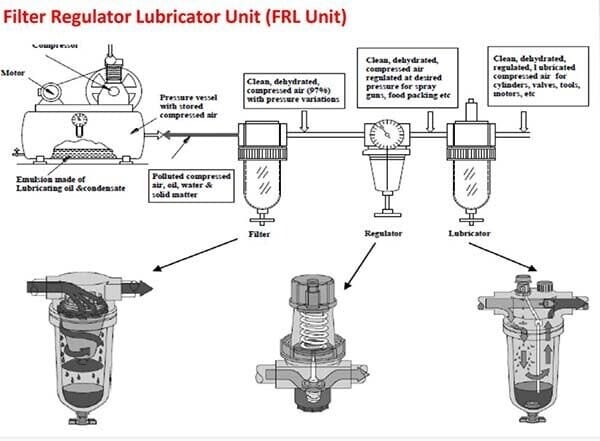

에어 필터는 압축 공기 속 수분과 이물질을 걸러냅니다. 구조는 단순합니다. 공기가 루버(디플렉터)를 통과하면서 회전류가 발생하고, 원심력으로 물방울과 굵은 먼지가 바깥쪽 보울 벽으로 튕겨 나갑니다. 그 뒤 필터 엘리먼트(여과 소자)를 통과하면서 미세 입자까지 걸러집니다.

필터 등급은 여과 입자 크기로 구분합니다. 일반 공압 기기에는 40μm, 정밀 기기에는 5μm, 도장 라인이나 식품 설비처럼 오일 미스트도 제거해야 한다면 0.3μm 이하의 미스트 세퍼레이터를 씁니다. 중요한 건 필터 등급이 촘촘할수록 압력 강하(압손)가 커진다는 것입니다. 5μm 필터를 달아놓고 유량이 부족하다고 컴프레서 탓을 하는 경우를 현장에서 여러 번 봤습니다.

드레인 방식은 크게 수동과 자동 두 가지입니다. 수동 드레인은 보울 하단의 밸브를 손으로 열어 물을 빼야 합니다. 자동 드레인은 수위가 일정 이상 올라오면 플로트(float) 또는 전자식 타이머로 자동 배출합니다. 사람이 자주 못 가는 설비나 수분이 많이 발생하는 환경에서는 자동 드레인이 필수입니다.

레귤레이터(R) — 압력을 원하는 값으로 고정

레귤레이터는 2차 측 압력을 설정값으로 유지하는 장치입니다. 컴프레서 토출 압력은 0.7~0.9 MPa 수준이지만, 실린더나 밸브는 대부분 0.4~0.6 MPa 범위에서 동작합니다. 레귤레이터가 없으면 설비에 과압이 걸려 씰 수명이 단축되고, 압력 변동에 따라 실린더 속도가 들쭉날쭉해집니다.

레귤레이터 선정에서 가장 많이 놓치는 것이 릴리프(배기) 기능입니다. 릴리프형은 2차 측 압력이 설정값을 초과하면 공기를 대기 중으로 배출합니다. 논릴리프형은 이 기능이 없어 2차 측 압력을 낮출 때 설비 쪽으로 역류할 수 있습니다. 실린더처럼 부하가 변동하는 곳에는 릴리프형을 쓰는 게 안전합니다.

압력 게이지 내장 여부도 확인하세요. 일체형은 공간을 절약하지만 게이지 단독 교체가 안 됩니다. 분리형은 유지보수가 쉽습니다. SMC 기준으로 AR 시리즈가 일반형, AW 시리즈가 필터+레귤레이터 복합형입니다.

루브리케이터(L) — 윤활유 공급으로 수명 연장

루브리케이터는 압축 공기에 오일 미스트를 섞어 공압 기기 내부를 윤활합니다. 벤투리 원리를 이용해 공기가 노즐을 지날 때 발생하는 부압으로 오일을 빨아 올려 미스트 상태로 분무합니다. 오일 적하량은 보통 1~4방울/분 수준으로 조절합니다. 조절 방법은 간단합니다. 상단 조절 나사를 풀면 오일량이 늘고 조이면 줄어듭니다. 루브리케이터 본체의 투명 창(사이트 글래스)을 보면서 오일 방울이 떨어지는 것을 확인합니다. 처음에는 2방울/분을 기준으로 잡고, 기기 온도나 동작 빈도에 따라 조금씩 조정하세요. 배관이 길거나 기기가 많으면 조금 더 늘립니다.

루브리케이터에서 가장 중요한 것은 오일 선택입니다. 공압 기기 전용 터빈 오일(ISO VG32 또는 VG46)을 사용해야 합니다. 엔진 오일이나 그리스를 넣는 경우를 가끔 보는데, 씰 재질과 맞지 않아 팽윤(swelling)을 일으켜 결국 씰이 터집니다. 반드시 공압 기기 전용 오일을 사용하세요.

에어 필터 상세 — 등급·드레인 방식·교체 주기

에어 필터 선정은 세 가지를 순서대로 결정하면 됩니다. 첫째 포트 사이즈, 둘째 여과 등급, 셋째 드레인 방식입니다.

여과 등급별 용도 구분

엘리먼트 교체 주기는 환경에 따라 크게 다릅니다. 청정한 공장이라면 1년에 한 번으로도 충분하지만, 주물 공장이나 분진이 많은 환경에서는 3~6개월마다 교체해야 합니다. 가장 정확한 교체 시점 판단법은 입출구 압력 차(압손)를 측정하는 것입니다. 엘리먼트가 막히기 시작하면 압손이 커지는데, 통상 0.1 MPa(1 bar) 이상 차이가 나면 교체 신호로 봅니다. 압력 게이지가 있는 설비라면 FRL 전후에 게이지를 달아 주기적으로 비교하는 습관을 들이면 좋습니다. 눈으로 확인할 때는 보울 침전물이 1/3 이상 차기 전에 드레인하고, 엘리먼트가 갈변하거나 형태가 변형되면 즉시 교체합니다.

자동 드레인 vs 수동 드레인 선택 기준

수동 드레인은 비용이 저렴하고 구조가 단순합니다. 단, 정기적으로 관리자가 확인해야 합니다. 보울에 물이 차오른 상태에서 방치하면 물이 2차 측으로 넘어가 실린더 내부를 부식시킵니다. 관리 인력이 있고 접근이 쉬운 위치라면 수동도 괜찮습니다.

자동 드레인은 플로트식과 전자식 두 종류가 있습니다. 플로트식은 수위가 올라오면 플로트가 뜨면서 드레인 포트를 열어줍니다. 전원이 필요 없어 어디서든 쓸 수 있습니다. 전자식은 타이머나 센서로 주기적으로 솔레노이드 밸브를 열어 배출합니다. 정확한 배출 제어가 가능하지만 전원과 신호선이 필요합니다.

레귤레이터 상세 — 압력 설정과 릴리프 기능

압력 설정 방법과 확인 포인트

레귤레이터 조정 순서는 정해져 있습니다. 먼저 잠금 너트를 풀고, 손잡이를 시계 방향으로 돌리면 압력이 올라가고 반시계 방향으로 돌리면 내려갑니다. 설정값에 도달하면 잠금 너트를 다시 조여 고정합니다. 잠금을 안 하면 진동이나 외부 충격으로 설정값이 틀어집니다. 현장에서 “설비가 예전보다 힘이 없다”는 민원의 절반 이상이 레귤레이터 잠금이 풀려서 압력이 낮아진 경우였습니다.

압력 게이지 읽기도 정확히 해야 합니다. 공압 게이지는 게이지압(대기압 기준)으로 표시됩니다. 0.5 MPa로 설정했다면 절대압은 0.6 MPa(대기압 0.1 MPa 포함)입니다. 계산할 때 혼동하지 않도록 주의하세요.

릴리프형 vs 논릴리프형 구분

릴리프형 레귤레이터는 2차 측 설정 압력을 낮출 때 자동으로 대기로 배기합니다. 실린더가 스트로크 끝에서 충격 에너지가 발생해 2차 압력이 일시적으로 올라가는 경우에도 자동 보호가 됩니다. 일반적인 공압 라인에서는 릴리프형을 기본으로 사용합니다.

논릴리프형은 2차 측 폐쇄 회로처럼 대기 배기가 불가한 곳에 씁니다. 도장 부스처럼 오일 미스트가 날리면 안 되는 환경이 대표적입니다. 잘못 사용하면 압력 조절 시 문제가 생기므로 용도를 반드시 확인하고 선택하세요.

루브리케이터 — 달아야 하는가, 말아야 하는가

요즘 공압 기기는 무급유화(oil-free) 트렌드입니다. SMC, CKD, Festo 등 주요 제조사의 카탈로그를 보면 “무급유 사용 가능”이라고 표기된 제품이 대부분입니다. 그런데 현장에서는 여전히 루브리케이터를 달고 있는 곳이 많습니다. 어느 쪽이 맞는 걸까요?

루브리케이터가 필요한 경우

구형 설비에는 씰 재질이 니트릴(NBR) 계열이 많습니다. 이 씰은 오일 윤활을 전제로 설계되어 있어 무급유로 쓰면 마모가 빠릅니다. 또 고속 왕복 운동을 반복하는 실린더(분당 100회 이상), 고하중·고토크가 걸리는 에어 그리퍼, 에어 모터처럼 운동량이 많은 기기도 윤활이 필요합니다. 이런 기기가 라인에 포함되어 있다면 루브리케이터를 달아야 합니다.

단, 루브리케이터를 달면 배관 전체에 오일이 공급된다는 점을 기억하세요. 같은 라인에 무급유 지정 기기가 있다면 별도 라인을 분리해야 합니다. 오일이 들어가서는 안 되는 기기(일부 서보 밸브, 클린 환경 기기 등)에 루브리케이터 오일이 들어가면 내부 씰이 손상됩니다.

루브리케이터 없이 써도 되는 경우

최근 5년 이내에 구매한 SMC, CKD, Festo의 표준 실린더와 솔레노이드 밸브는 대부분 무급유 사용이 가능합니다. 씰 재질이 불소 계열이나 특수 폴리우레탄으로 바뀌었고, 내부에 그리스가 충전된 상태로 출하됩니다. 이런 기기에는 루브리케이터를 달지 않아도 됩니다. 오히려 루브리케이터 오일이 들어가면 기존 그리스가 희석되어 문제가 생길 수도 있습니다.

식품기계, 반도체 설비, 의료기기처럼 오일 오염이 절대 안 되는 환경에서는 루브리케이터를 빼고 FR 유닛(필터+레귤레이터)만 씁니다.

공압 FRL 선정 방법 — 포트·유량·필터 등급 7단계

FRL 선정은 순서가 있습니다. 아래 7단계를 따라가면 실수 없이 고를 수 있습니다.

STEP 1~4: 기본 사양 결정

STEP 1 — 사용 압력 범위 확인: 연결할 공압 기기의 최고 사용 압력을 확인합니다. 대부분의 공압 기기는 0.1~1.0 MPa 범위에서 동작합니다. FRL의 최고 사용 압력이 시스템 공급 압력보다 높아야 합니다.

STEP 2 — 필요 유량 계산: 연결할 기기의 공기 소비량(L/min 또는 ANR L/min)을 합산합니다. FRL의 유효 단면적(Cv값 또는 S값)이 이 유량을 처리할 수 있어야 합니다. 제조사 카탈로그에는 각 FRL 모델의 최대 유량이 표시되어 있습니다. 여유율 20~30%를 두고 선정하세요.

STEP 3 — 포트 사이즈 결정: 포트 사이즈는 유량 기준으로 선정합니다. 대략적인 기준은 다음과 같습니다. 100 L/min 이하는 1/8″~1/4″, 100~300 L/min은 1/4″~3/8″, 300~700 L/min은 1/2″, 700 L/min 이상은 3/4″ 이상을 씁니다. 포트가 작으면 압손이 커져 유량 부족이 생기고, 너무 크면 비용이 올라갑니다. 여유율 20~30%를 두어 선정하는 것이 기본입니다.

STEP 4 — 여과 등급 선택: 앞서 설명한 기준대로 40μm(일반), 5μm(정밀), 0.3μm(초정밀) 중 선택합니다. 여과 등급을 높이면 압손이 커지므로 유량 계산을 다시 확인합니다.

STEP 5~7: 추가 옵션 결정

STEP 5 — 루브리케이터 포함 여부: 앞서 설명한 기준으로 F+R+L 3점 세트가 필요한지, F+R 2점으로 충분한지 결정합니다.

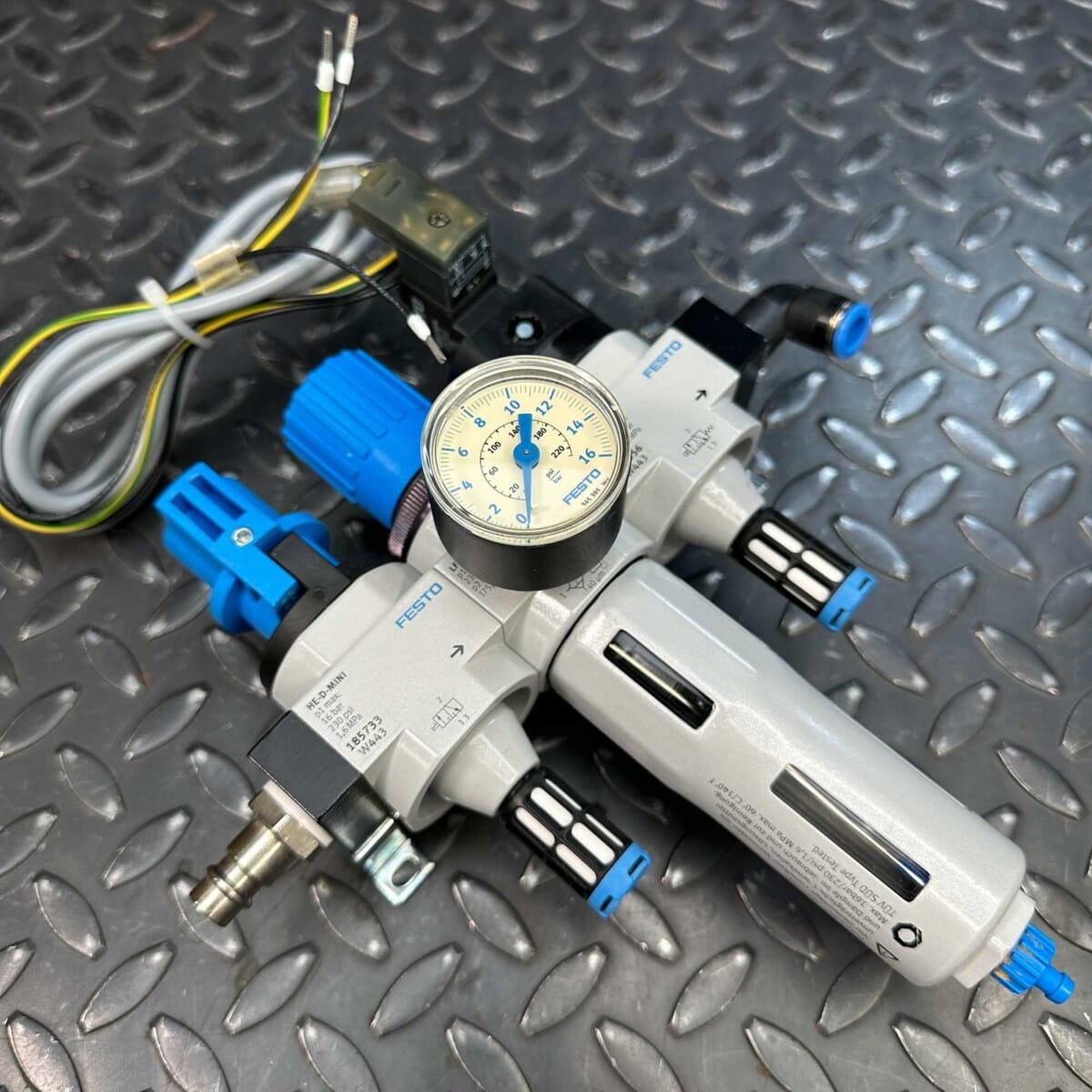

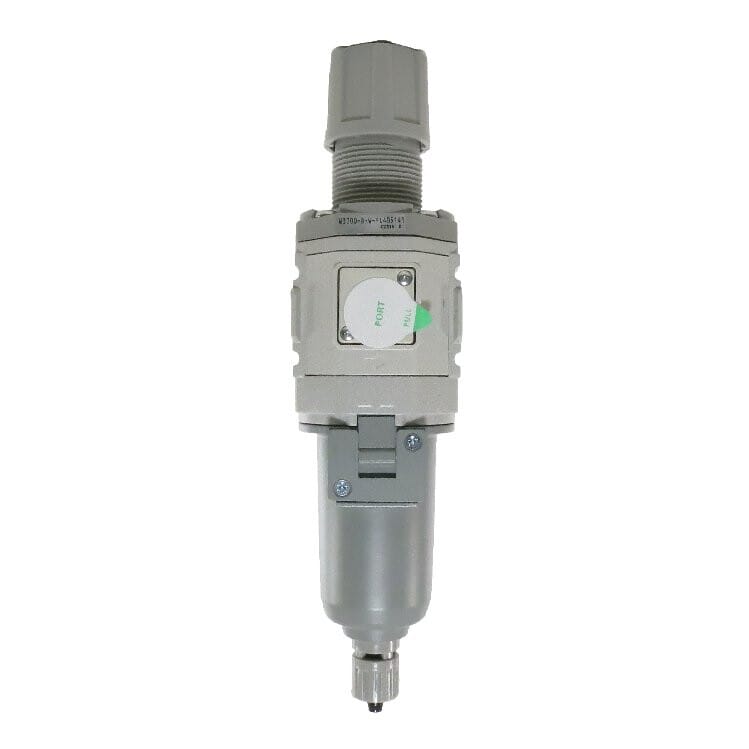

STEP 6 — 모듈러 타입 vs 컴비네이션 타입 선택: 모듈러 타입은 필터·레귤레이터·루브리케이터를 별도로 구입해 연결합니다. 나중에 구성을 변경하기 쉽고 한 부품만 교체할 수 있어 유지보수가 편합니다. 컴비네이션 타입(일체형)은 처음부터 3점이 연결된 상태로 출하됩니다. 가격이 약간 저렴하고 배관이 간단하지만 구성 변경이 어렵습니다. 생산 설비처럼 장기 운영하는 곳에는 모듈러 타입이 유리합니다.

STEP 7 — 드레인 방식 및 부속 선택: 드레인 방식(수동/자동), 압력 게이지 내장 여부, 배관 방향(좌→우 또는 우→좌), 마운팅 브래킷 필요 여부를 결정합니다.

공압 FRL 설치 순서와 주의사항

FRL을 선정했어도 잘못 설치하면 의미가 없습니다. 현장에서 가장 자주 보는 실수 세 가지를 먼저 말씀드립니다. 순서를 반대로 달기(L→R→F), 보울을 위로 향하게 세로로 달기, 공기 흐름 방향을 반대로 연결하기입니다. 이 세 가지만 피해도 절반은 성공입니다.

올바른 설치 7단계

1단계 — 전원 및 공기 차단: 반드시 상위 차단 밸브를 잠그고 잔압을 빼야 합니다. 압이 남아있는 상태에서 분해하다 부품이 날아가는 사고가 실제로 있었습니다.

2단계 — 공기 흐름 방향 확인: FRL 본체에는 화살표(→)가 표시되어 있습니다. 이 화살표 방향이 공기 흐름 방향과 일치해야 합니다. 반대로 달면 필터 기능이 역으로 작동해 이물질이 2차 측으로 나옵니다.

3단계 — 설치 방향 확인 (수직 필수): FRL은 반드시 수직으로 세워야 합니다. 보울이 아래를 향해야 드레인 배출이 정상 동작합니다. 수평이나 거꾸로 달면 물이 배출되지 않고 보울 밖으로 역류합니다.

4단계 — 순서대로 연결 (F→R→L): 공기 입구 쪽에 필터(F), 그 다음 레귤레이터(R), 마지막에 루브리케이터(L) 순서로 연결합니다. 이 순서를 바꾸면 안 됩니다. 레귤레이터가 필터 앞에 오면 불순물이 다이어프램을 손상시킵니다.

5단계 — 배관 연결 (실 테이프 처리): 나사 연결부에 실 테이프(Teflon tape)를 시계 방향으로 1.5~2회 감아 기밀을 유지합니다. 너무 많이 감으면 나사가 잘 조여지지 않고, 너무 적게 감으면 에어 리크가 생깁니다.

6단계 — 공기 공급 후 리크 확인: 상위 밸브를 천천히 열고 비눗물이나 리크 디텍터로 연결부 누설을 확인합니다. 리크가 있으면 공기를 다시 차단하고 실 테이프를 다시 처리합니다.

7단계 — 레귤레이터 압력 설정: 게이지를 보면서 손잡이를 돌려 설정 압력으로 맞추고 잠금 너트를 조입니다. 루브리케이터가 있으면 오일 적하량을 1~2방울/분으로 조절합니다.

설치 후 반드시 실제 기기를 몇 차례 동작시켜 압력 안정성, 드레인 동작, 루브리케이터 오일 공급 여부를 확인하세요. 처음 2~3일은 하루 한 번씩 보울 상태를 점검하는 것을 권장합니다.

공압 FRL에 대해 더 깊이 이해하려면 에어 실린더 종류와 선정 방법과 솔레노이드 밸브 종류와 선정 방법 글도 함께 읽어보세요. FRL을 통과한 공기가 실제로 어떻게 실린더와 밸브에서 사용되는지 흐름을 이해하는 데 도움이 됩니다.

자주 묻는 질문 & 트러블슈팅 FAQ

Q1. FRL 보울에 물이 너무 빨리 찹니다. 정상인가요?

정상이 아닙니다. 보울에 물이 빠르게 차는 것은 공기 중 수분이 과도하다는 신호입니다. 원인은 크게 세 가지입니다. 컴프레서 후단 에프터쿨러(after cooler)가 제대로 동작 안 하거나, 드라이어(에어 드라이어)가 없거나 성능이 저하되었거나, 배관 내 결로가 심한 경우입니다. FRL 교체 전에 상위 공기 처리 계통을 먼저 확인하세요.

Q2. 레귤레이터 2차 압력이 설정값보다 높게 나옵니다.

릴리프 기능이 없는 논릴리프형 레귤레이터이거나, 릴리프형이어도 내부 다이어프램이 손상된 경우입니다. 또는 하류 기기가 압력을 역으로 발생시키는 경우(실린더가 외부 힘을 받는 경우)도 있습니다. 다이어프램을 점검하고, 필요하면 릴리프형으로 교체하세요.

Q3. 루브리케이터 오일이 줄지 않습니다. 고장인가요?

유량이 부족하면 오일이 기화되지 않습니다. 벤투리 방식의 루브리케이터는 최소 유량 이상이 흘러야 오일을 빨아 올릴 수 있습니다. 카탈로그에 표시된 최소 작동 유량을 확인하고, 실제 유량과 비교해보세요. 또는 오일 점도가 높아 잘 흐르지 않는 경우도 있습니다. 공압 기기 전용 VG32 터빈 오일을 사용하고 있는지 확인하세요.

Q4. FRL 설치 위치는 어디가 가장 좋은가요?

원칙은 사용 기기 가능한 가까운 위치입니다. 거리가 멀수록 배관 내 압손과 수분 재혼입 가능성이 높아집니다. 이상적인 위치는 실제 사용 기기에서 1~2m 이내입니다. 유닛 내부에 공압 기기가 여러 대 있다면 유닛 입구에 FRL을 달고, 특별히 정밀 압력이 필요한 기기에는 개별 레귤레이터를 추가합니다.

Q5. SMC와 CKD 중 어떤 제조사를 선택해야 하나요?

성능 차이는 거의 없습니다. SMC는 전 세계 점유율 1위로 납기가 빠르고 규격이 다양합니다. CKD는 국내 생산 비율이 높아 AS 대응이 빠르고 가격 협상이 비교적 쉽습니다. 이미 사용 중인 기기가 어느 제조사인지, 설비 전체의 통일성을 맞추는 것이 장기적으로 유지보수가 편합니다. 소모품 재고를 통합할 수 있기 때문입니다.

공압 FRL에 대한 더 많은 기술 정보는 SMC Korea 공식 사이트에서 확인할 수 있습니다.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다. 현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
