모터의 원리 완전 정리 – AC·DC·서보·스테퍼 종류 및 작동 원리
기계분야에서 가장 많이 사용하는 것이 모터 입니다.
하지만 모터의 원리나 작동 원리 등에 대해서는 크게 관심 없이 일하는 경우가 많지요.
모터의 원리를 모르면, 트러블이 생겼을 때 어디서부터 손을 대야 할지 막막해집니다. 인버터 파라미터를 조정해도 진동이 안 잡히거나, 서보가 위치를 못 잡거나, 스테퍼가 탈조를 일으키는 문제 — 원인의 절반 이상은 모터 동작 원리를 모르는 데서 출발합니다. 이 글에서는 AC 유도 전동기, DC 모터, 서보 모터, 스테퍼 모터의 내부 구조와 작동 원리를 처음 보는 사람도 이해할 수 있도록 하나하나 정리해보겠습니다.
모터의 기본 원리 — 플레밍의 왼손 법칙과 전자력
모터가 돌아가는 근본 원리는 단 하나입니다. 자기장 속에 놓인 도체에 전류가 흐르면 힘이 발생한다는 것입니다. 이것이 바로 플레밍의 왼손 법칙입니다.
왼손을 펴서 검지 → 자기장 방향(N극→S극), 중지 → 전류 방향으로 향하면, 엄지가 가리키는 방향으로 힘이 생깁니다. 이 힘을 전자력(Electromagnetic Force)이라고 하며, 모터는 이 전자력을 회전 방향으로 계속 만들어 주도록 설계된 장치입니다.
고정자(Stator)와 회전자(Rotor) — 모든 모터의 공통 구조
모터의 종류가 아무리 달라도 기본 구조는 동일합니다.
고정자(Stator) = 자기장을 만드는 고정 부분 | 회전자(Rotor) = 실제로 도는 부분
- 고정자: 케이스 안쪽에 고정. 코일(전자석)이나 영구자석으로 자기장을 만듭니다.
- 회전자: 고정자 자기장의 영향을 받아 토크를 만들어 냅니다.
- 공극(Air Gap): 고정자와 회전자 사이의 틈새. 일반 산업용 유도 전동기는 0.2~1mm 수준입니다.
토크(Torque)와 출력(Power)의 관계
- 토크(Nm): 회전축을 돌리는 힘의 크기
- 출력(kW): 토크 × 각속도 — 얼마나 빠르게, 얼마나 강한 힘을 내느냐를 동시에 표현
예를 들어 1kW, 1800rpm 모터의 정격 토크는 약 5.3Nm입니다(= 1000W ÷ 188.5 rad/s). 설비 설계 시 필요한 토크와 속도를 먼저 계산한 뒤 모터 사양을 결정하는 순서가 중요합니다.

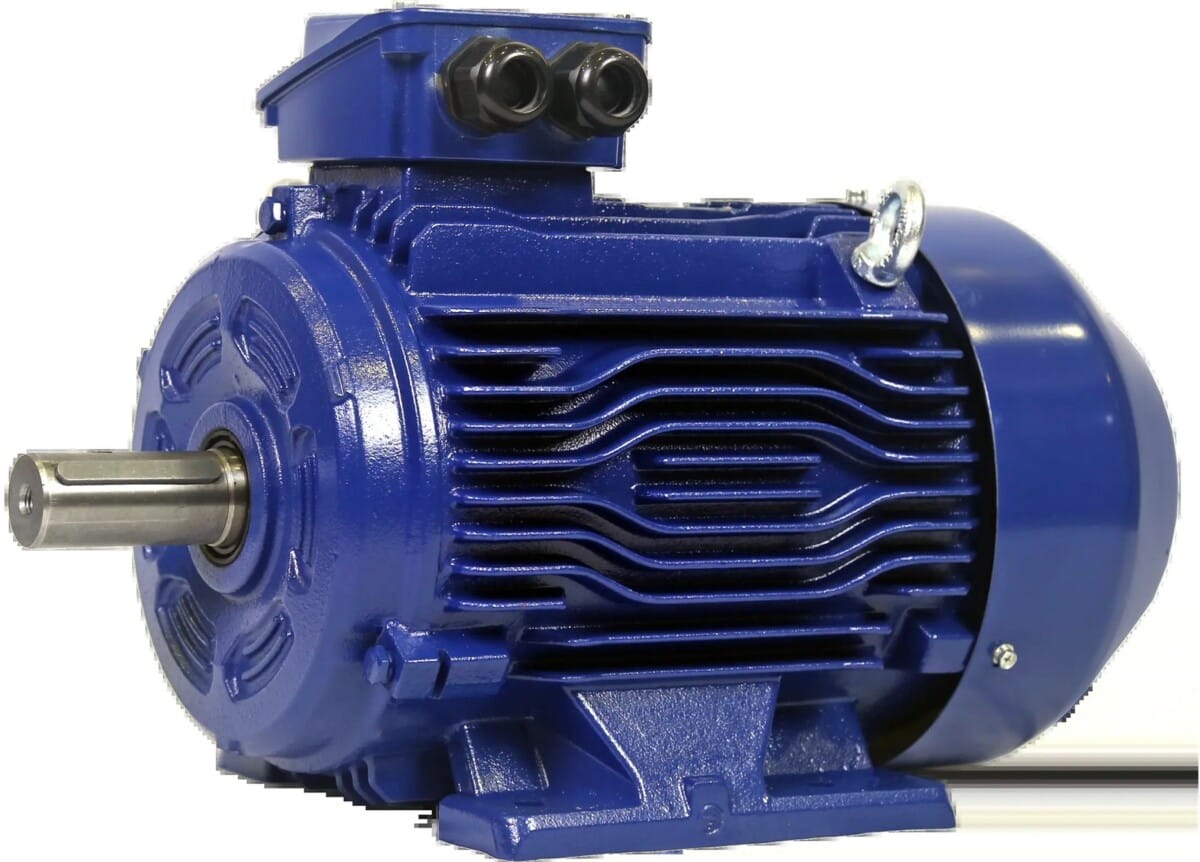

모터의 원리 ① AC 유도 전동기 — 내부 구조와 회전 자기장
산업 현장에서 가장 많이 보이는 모터입니다. 컨베이어, 펌프, 팬, 압축기 — 회전 부하가 있는 곳이라면 거의 예외 없이 이 모터가 들어 있습니다. 구조가 단순하고 소모품이 없어 유지보수가 거의 필요 없다는 것이 최대 장점입니다.

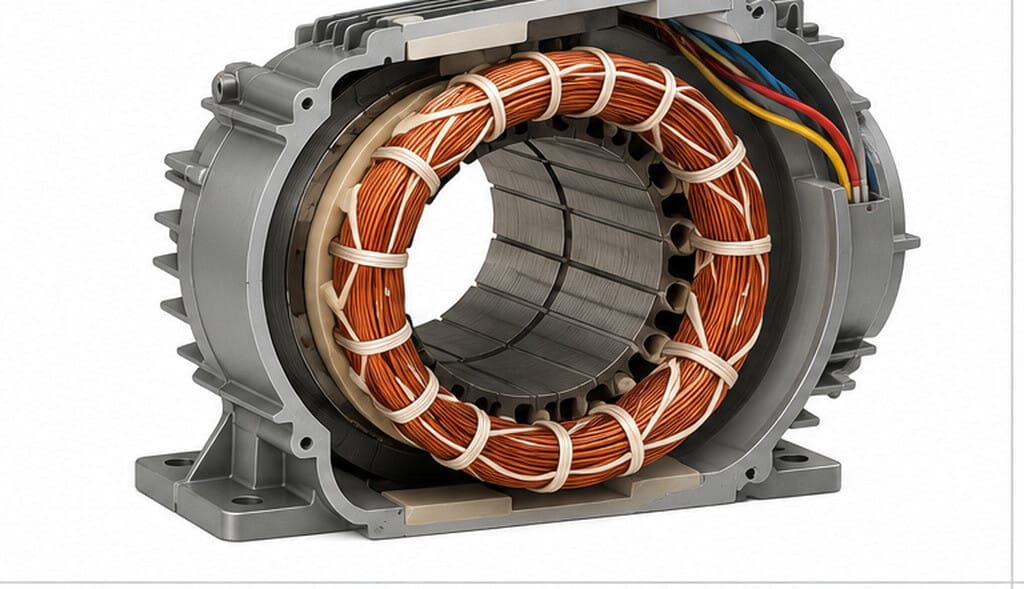

AC 유도 전동기 내부 구조 — 부품별 역할
| 부품 | 역할 | 소재 |
|---|---|---|
| 고정자 철심 | 자기 회로 형성. 얇은 규소강판을 적층해 와전류 손실 억제 | 규소강판 (0.35~0.5mm 적층) |

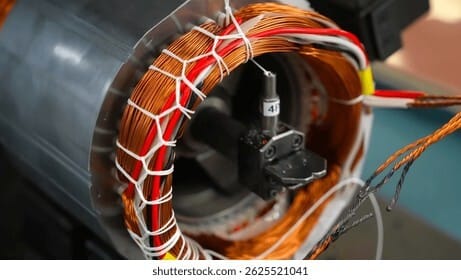

| 고정자 권선 | 3상 교류 전류가 흘러 회전 자기장 생성 | 에나멜 동선 |

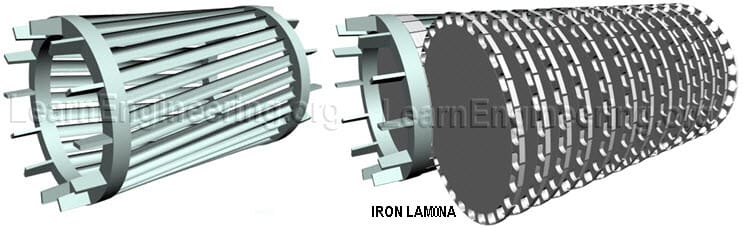

| 농형 회전자 ★ | 유도 전류를 받아 토크 발생. 산업용의 90% 이상이 이 방식 | 알루미늄/구리 도체 바 + 규소강판 |
| 베어링 | 회전자 지지. 모터에서 가장 많이 교체되는 부품 | 볼 베어링 또는 롤러 베어링 |
| 냉각 팬 | 모터 후방에서 회전하며 외부 공기로 냉각 | 알루미늄 또는 플라스틱 |
| 프레임 | 고정자 철심을 감싸고 방열판 역할. IP 등급이 여기서 결정 | 주철 또는 알루미늄 다이캐스팅 |

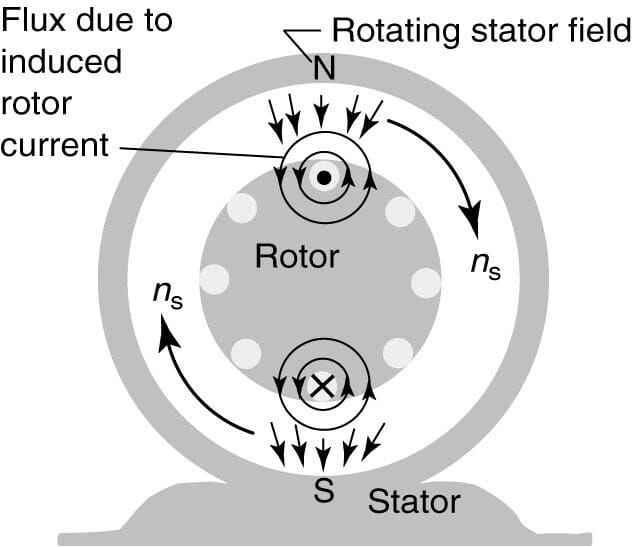

회전 자기장의 원리 — 왜 저절로 돌아갈까?
3상 교류(120° 위상차) → 고정자 3개 코일에 공급 → 합성 자기장이 회전 → 회전자 도체에 유도 전류 발생 → 토크 발생 → 회전
3상 교류 전원은 서로 120° 위상이 다른 세 파형으로 구성됩니다. 이 세 파형이 고정자의 U·V·W 권선에 각각 흘러 들어가면 합성 자기장이 일정한 속도로 회전합니다. 이것이 회전 자기장(Rotating Magnetic Field)입니다.
회전 자기장이 농형 회전자 도체를 가로지르면 패러데이의 전자기 유도 법칙에 따라 회전자에 전류가 유도되고, 이 유도 전류와 회전 자기장의 상호작용으로 회전자가 돌기 시작합니다. 별도의 전원 없이 자기장의 변화만으로 전류를 유도하기 때문에 “유도(Induction)” 전동기라는 이름이 붙었습니다.
슬립(Slip) — 왜 동기속도보다 느리게 돌까?
동기속도 Ns (rpm) = 120 × f / P
예) 4극 60Hz → 120×60/4 = 1800 rpm
슬립률 s (%) = (Ns − N) / Ns × 100
예) 실제 1740rpm → (1800−1740)/1800×100 = 3.3%
정격 부하 시 슬립률: 2~5% 범위가 정상
슬립이 갑자기 커진다면 과부하, 권선 불량, 전압 불균형을 의심해야 합니다.

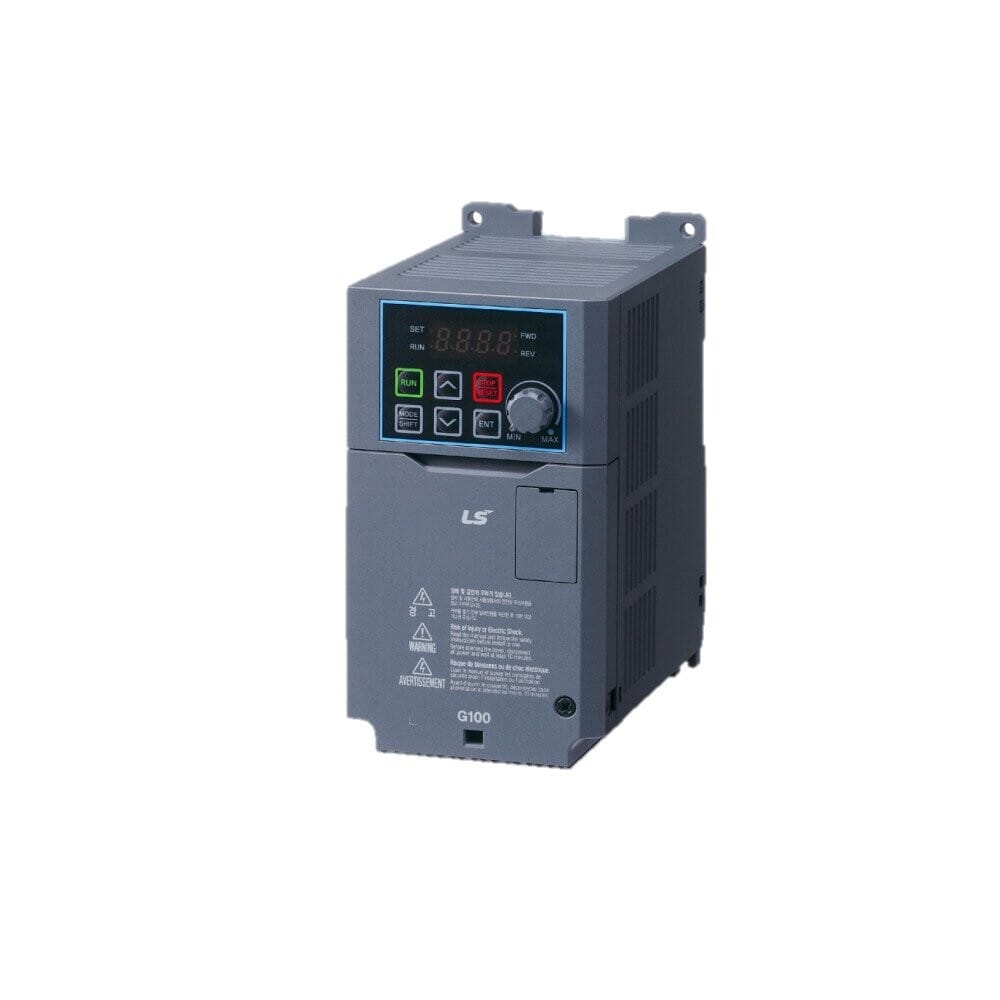

인버터(VFD)와의 조합
유도 전동기 단독으로는 속도가 고정됩니다. 인버터(VFD)로 주파수를 변환하면 0~최고 속도까지 연속 가변이 가능합니다. 단, 저속(10Hz 이하) 장시간 운전 시 냉각 팬 풍량 감소 → 과열 위험. 저속 연속 운전이 필요하면 강제 냉각 팬이 달린 인버터 전용 모터(FC 모터)를 사용하세요.
관련 내용: 에어 실린더 종류 및 구조 완전 정리 | 솔레노이드 밸브 종류 및 선정 방법
모터의 원리 ② DC 모터 — 내부 구조와 정류 작동 방식
DC 모터는 직류 전원으로 구동합니다. 속도-토크 특성이 직선적이고 제어가 직관적입니다. 현재는 서보 모터와 인버터+유도 전동기로 상당 부분 대체됐지만, 소형 자동화 장비·이동형 기기·가전에서는 여전히 핵심 부품입니다.

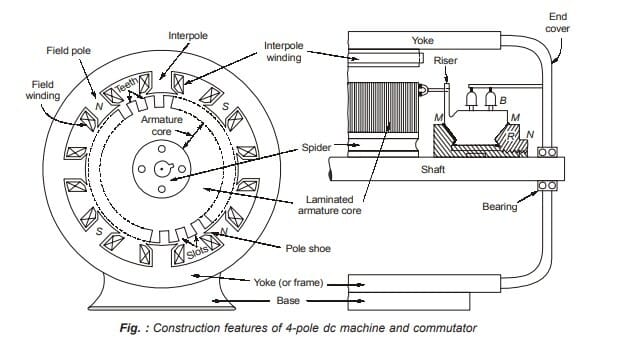

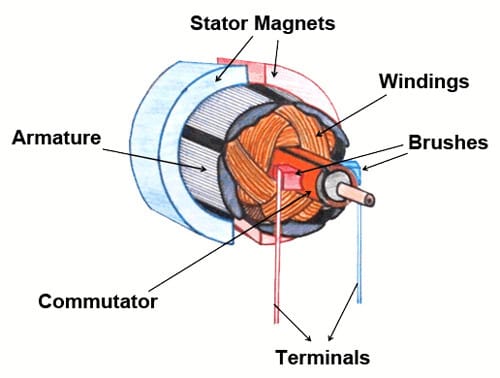

브러시 DC 모터 내부 구조 — 부품별 역할
| 부품 | 역할 | 비고 |
|---|---|---|
| 계자(Field Magnet) | 고정자 역할. 영구자석 또는 전자석으로 자기장 형성 | 소형 = 영구자석, 대형 = 계자 코일 |
| 전기자(Armature) | 회전자 역할. 코일이 감긴 철심. 전류를 받아 토크 발생 | 규소강판 적층 + 에나멜 동선 |
| 정류자(Commutator) ★ | 회전하면서 코일 전류 방향을 기계적으로 자동 전환 — DC 모터의 핵심 | 구리 세그먼트 원통형 배열 |
| 브러시(Brush) ⚠️ | 고정된 상태로 정류자면에 접촉해 전류 전달 | 대표적 소모품 — 정기 교체 필수 |
| 요크(Yoke) | 계자 자기 회로의 일부이자 외장. 자속을 귀환시킴 | 주철 또는 강재 |
DC 모터 작동 원리 — 단계별로 이해하기
→ 답은 정류자(Commutator)가 전류 방향을 자동으로 바꿔주기 때문입니다.
- 전원 인가: 직류 전원이 브러시 → 정류자 → 전기자 코일 순서로 흐릅니다.
- 전자력 발생: 코일에 전류가 흐르면 계자 자기장과 상호작용해 회전 방향으로 힘이 생깁니다.
- 회전자 회전: 이 힘으로 전기자(회전자)가 돌기 시작합니다.
- 정류자의 역할 (핵심): 전기자가 반 바퀴 돌면 그냥 두면 힘의 방향이 역전됩니다. 정류자가 브러시와의 접촉 위치를 바꿔 코일 전류 방향을 자동 반전시켜 항상 같은 방향으로 토크가 유지됩니다.
- 연속 회전: 이 과정이 반복되며 모터가 끊임없이 같은 방향으로 돕니다.
브러시 길이가 초기의 절반 이하가 됐거나, 스파크가 눈에 띄게 늘었다면 즉시 교체 신호입니다. 교체 시기를 놓치면 정류자면이 손상돼 모터 전체를 교체해야 합니다.
브러시리스 DC 모터(BLDC) — 전자 제어로 정류자를 대체
브러시 DC: 영구자석(고정자) + 코일(회전자) + 정류자·브러시
BLDC: 영구자석(회전자) + 코일(고정자) + 홀 센서 전자 제어 — 구조가 반대!
BLDC는 홀 센서(Hall Sensor) 3개가 회전자(영구자석) 위치를 실시간으로 감지해 컨트롤러에 신호를 보냅니다. 컨트롤러는 어떤 고정자 코일에 전류를 흘릴지 결정해 회전자를 계속 끌어당깁니다. 브러시 마모가 없어 수명이 길고, 소음·발열이 적습니다.

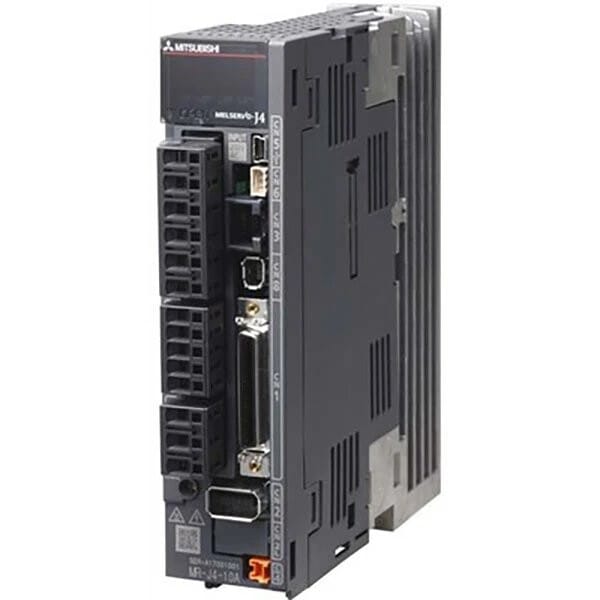

서보 모터 — 위치·속도 피드백 제어의 핵심
서보 모터의 핵심은 피드백(Feedback)입니다. 모터 뒤쪽 인코더가 실시간으로 위치·속도를 측정해 드라이버로 보내고, 드라이버는 목표값과 실제값의 오차를 계산해 전류를 조정합니다. 이 폐루프(Closed Loop) 제어 덕분에 정확한 위치 결정과 빠른 응답이 가능합니다.
서보 모터의 3가지 제어 모드
- 위치 제어: 인코더 펄스 수로 각도·이동량 지정 → 로봇 암, 픽&플레이스
- 속도 제어: 아날로그 전압·디지털 지령으로 속도 설정 → 와인더, 권취 장치
- 토크 제어: 출력 토크 직접 지정 → 프레스, 클램핑
관성 비(Inertia Ratio) — 서보 선정의 핵심
원통형 부하: JL = ½ × m × r²
허용 관성 비: JL / JM ≤ 5배 이내 권장
초과 시: 감속기 추가(감속비 1:2 → 부하 관성 1/4로 감소)
외부 링크: LS ELECTRIC 서보 시스템 제품 페이지

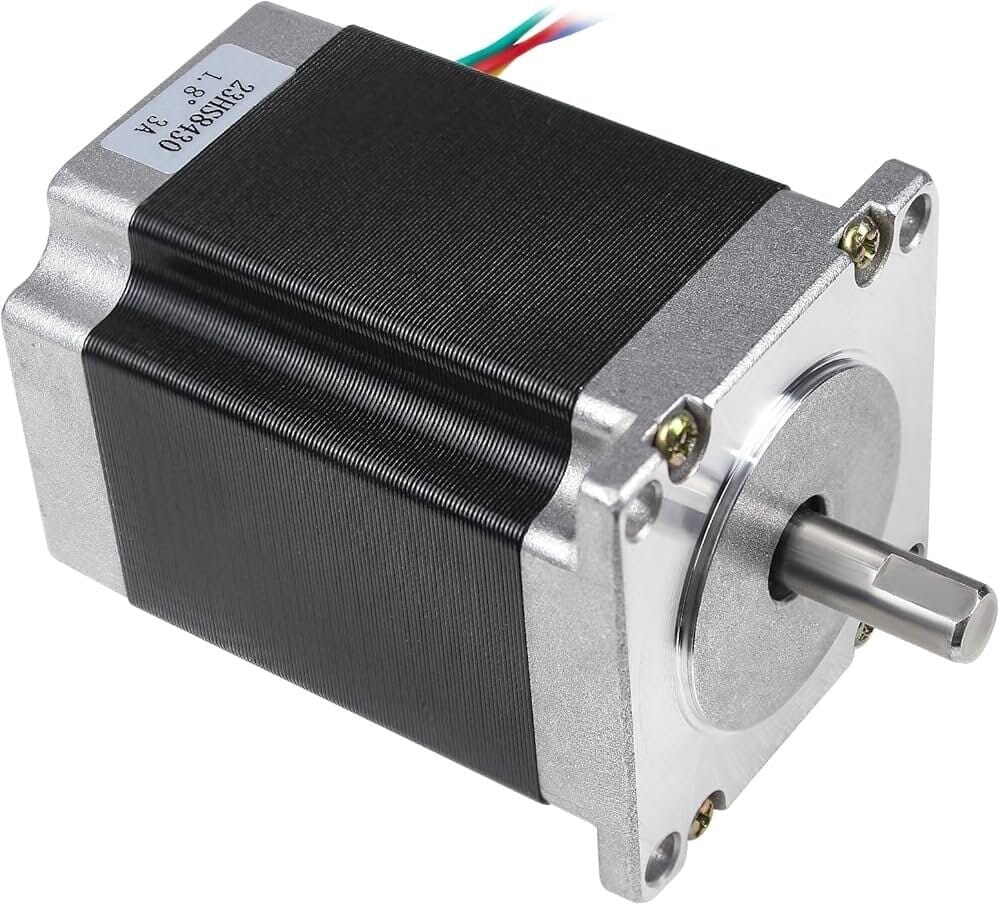

스테퍼 모터 — 펄스로 각도를 정밀 제어
전기 펄스 하나 = 고정된 각도(스텝) 회전. 1.8°/스텝 모터는 200펄스 = 1회전입니다. 인코더 없이도 펄스 수를 세면 위치를 알 수 있는 것이 장점입니다.
탈조(Step Loss)와 복구 절차
① 설비 정지 → ② 기계적 과부하 원인 제거 → ③ 원점 복귀(Home) 시퀀스 실행 → ④ 가속도 설정 20~30% 낮춰 재기동
500rpm 이하 저속에서 안정적이며, 고속이 필요하면 서보를 선택하는 것이 낫습니다.
종류별 특성 비교표
AC 유도 전동기·BLDC·서보·스테퍼의 핵심 특성을 한눈에 비교합니다. 선정 기준에 대한 상세 내용은 별도 글에서 다루겠습니다.
| 항목 | AC 유도 전동기 | BLDC 모터 | 서보 모터 | 스테퍼 모터 |
|---|---|---|---|---|
| 전원 | 3상 AC | DC (컨트롤러 필요) | AC 또는 DC | DC (드라이버 필요) |
| 제어 방식 | 개루프 | 반폐루프~폐루프 | 폐루프 (인코더 필수) | 개루프 |
| 위치 정밀도 | 낮음 | 중간 | 매우 높음 | 높음 (탈조 없을 때) |
| 유지보수 | 매우 쉬움 (소모품 없음) | 쉬움 | 중간 | 쉬움 |
| 가격 | 저렴 | 중간 | 고가 | 저렴~중간 |
| 대표 용도 | 컨베이어, 펌프, 팬 | 전동 공구, 드론 | 로봇, CNC | 3D 프린터, 소형 CNC |
자주 묻는 질문 & 트러블슈팅 FAQ
- Q. AC 유도 전동기와 서보 모터, 어느 것을 써야 하나요?
- 단순 회전에는 인버터+유도 전동기가 경제적입니다. 정밀 위치 결정·빠른 가감속이 필요하면 서보 모터가 맞습니다. 비용 차이가 수 배~수십 배 납니다.
- Q. 브러시 DC 모터에서 스파크가 심하게 튀면?
- 먼저 브러시 길이 확인. 초기 길이의 절반 이하면 즉시 교체. 교체 후에도 지속되면 정류자면 손상(편마모, 홈)을 점검하세요.
- Q. 인버터로 유도 전동기를 저속 연속 운전해도 되나요?
- 10Hz 이하 연속 운전은 과열 위험. 저속 연속이 필요하면 강제 냉각 팬이 달린 FC 모터(인버터 전용 모터)를 사용하세요.
- Q. 서보 모터에서 편차 초과 알람이 자주 뜨면?
- 관성 비 초과 또는 가속도 설정이 너무 가파른 경우가 대부분. 가속 시간을 늘리고 게인을 재조정하는 것이 첫 번째 대응입니다.
- Q. BLDC 모터와 서보 모터는 어떻게 다른가요?
- 서보는 고분해능 인코더+정밀 드라이버로 폐루프 제어하는 시스템 개념. BLDC는 홀 센서+간단한 컨트롤러가 일반적. 고정밀 위치 제어는 서보, 단순 속도 제어는 BLDC가 경제적입니다.
