아크차단기란? — 원리와 누전차단기 차이

일반적으로 ‘차단기’라고 하면 대부분 누전차단기를 떠올립니다.
그런데 2028년 1월부터 신축·개보수하는 물류창고와 전통시장에는 아크차단기(AFDD) 설치가 의무화됩니다.
아직 이름조차 익숙하지 않은 아크차단기가 대체 무엇이길래 법으로 설치를 강제하는 것일까요?’이 글에서는 아크차단기의 정의와 감지 원리, 누전차단기와 무엇이 다른지, 가격과 선정 기준까지 순서대로 정리했습니다.

아크차단기 설치 의무화 — 2028년부터 달라지는 것

2028년부터 의무화 — 물류창고·전통시장

2025년 12월, 기후에너지환경부는 한국전기설비규정(KEC)을 개정해 2028년 1월 1일부터 신축·개보수하는 물류창고와 전통시장에 아크차단기 설치를 의무화한다고 공고했습니다.
영세업자의 부담을 고려해 대상은 계약전력 100kW 이상인 중대형 시설로 한정했고, 2년의 준비 기간을 두었습니다.
화재에 취약하고 사회적 파장이 큰 시설부터 우선 적용한다는 취지입니다. 아직 일반 주택이나 소규모 상가까지 의무 대상이 확대된 것은 아니므로, 해당 여부는 계약전력과 시설 용도를 기준으로 판단하면 됩니다.

현재는 권고 사항 — KEC 214.2.1.7

KEC 214.2.1.7은 화재 위험성이 높은 20A 이하 분기회로에 KS C IEC 62606에 적합한 아크차단기를 설치할 수 있다고 규정합니다.
“설치해야 한다”가 아니라 “설치할 수 있다”는 표현에서 알 수 있듯, 2028년 의무화 대상을 제외하면 현재까지는 권고 사항에 가깝습니다.
다중이용시설, 고시원, 목조 건축물처럼 화재에 취약한 환경이라면 의무 대상이 아니더라도 설치를 검토해볼 만합니다.

태양광 발전 설비에도 별도 적용

같은 개정에서 일정 규모(MW급) 이상의 태양광 발전 설비에도 아크차단기 설치가 의무화 대상에 포함됐습니다.
태양광 시스템은 직류(DC) 배선이 길게 이어지고 옥외에 노출되는 구간이 많아, 커넥터 접속부의 접촉불량이 화재로 이어지는 사례가 꾸준히 보고돼 왔습니다.
이 경우에는 교류(AC)용과는 별도로 DC 아크를 감지하도록 설계된 DC 아크차단기가 적용된다는 점에서, 이 글에서 다루는 저압 옥내배선용 AFDD와는 적용 방식이 다릅니다.

아크차단기란? — 정의와 감지 원리

아크차단기가 하는 일

아크차단기(AFDD, Arc Fault Detection Device)는 배선이나 접속부에서 발생하는 이상 아크(전기 불꽃)를 감지해 회로를 자동으로 차단하는 안전장치입니다.
국제표준 IEC 62606이 2013년 제정되면서 세계적으로 보급되기 시작했고, 국내에는 KS C IEC 62606으로 반영돼 있습니다. 배선용차단기(MCCB)가 과전류·단락을, 누전차단기(ELCB)가 누설전류를 감시하는 장치라면, 아크차단기는 그 둘과는 다른 신호 — 아크가 발생할 때 나타나는 특유의 파형 노이즈 — 를 감시합니다.

아크차단기가 아크를 판별하는 방식

전선을 흐르는 전류·전압에는 평소에도 모터 기동, 형광등 안정기, 스위칭 전원 같은 여러 노이즈가 섞여 있습니다.
아크차단기 내부 회로는 이 신호를 지속적으로 측정하면서 아크 특유의 파형 패턴(신호의 세기·지속시간·간격)을 구분하도록 설계돼 있습니다. FFT(고속 푸리에 변환)나 웨이블릿 변환 같은 신호처리 방식으로 파형을 분석하고, 이상 신호가 일정 조건을 반복해서 충족하면 회로를 차단합니다. 최신 제품은 여기에 AI 알고리즘을 더해 청소기·전동드릴 같은 정상 기기의 노이즈와 실제 아크를 구분하는 정확도를 높이고 있습니다.

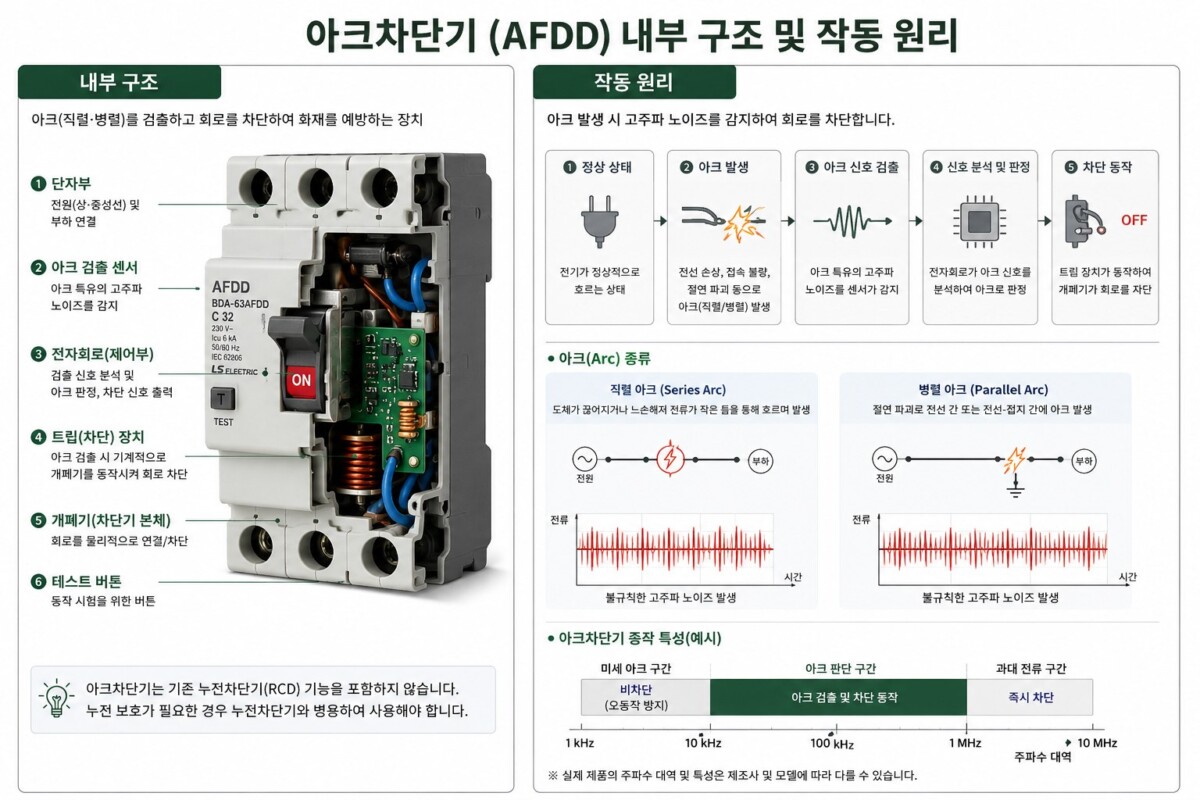

아크차단기의 내부 구조

아크차단기는 단순한 개폐 장치가 아니라 신호를 분석하는 전자회로가 함께 들어 있는 구조입니다.
아래 그림처럼 크게 여섯 부분으로 이루어지며, 정상 전류에는 반응하지 않고 아크 신호가 판정될 때만 회로를 차단하도록 동작합니다.

각 구성 요소의 역할은 아래와 같습니다.

작동 순서는 정상 상태 → 아크 발생 → 아크 신호 검출 → 신호 분석·판정 → 차단 동작(OFF)의 다섯 단계로 이어집니다.
한 가지 유의할 점은, 아크차단기 단독 제품에는 누전차단기(RCD) 기능이 포함되지 않는다는 것입니다. 감전 보호가 함께 필요한 회로라면 누전차단기와 병용하거나, 두 기능을 하나로 합친 겸용형(RCBO+AFDD)을 사용해야 합니다.

직렬아크와 병렬아크

아크는 발생하는 위치에 따라 직렬아크와 병렬아크로 나뉩니다.
직렬아크는 전선과 부하 사이, 즉 전류가 정상적으로 흐르는 경로 위의 접속부에서 발생합니다. 커넥터 접촉불량, 눌리거나 꺾인 배선, 풀린 단자 나사가 대표적인 원인입니다.
병렬아크는 서로 다른 두 전선 사이(선간) 또는 전선과 접지 사이(지락)에서 발생하며, 피복이 손상돼 절연이 깨졌을 때 나타납니다.

예를 들어 콘센트에 플러그가 헐겁게 꽂혀 있으면, 접촉면이 좁아진 자리로 전류가 흐르면서 미세한 스파크가 반복적으로 발생합니다.

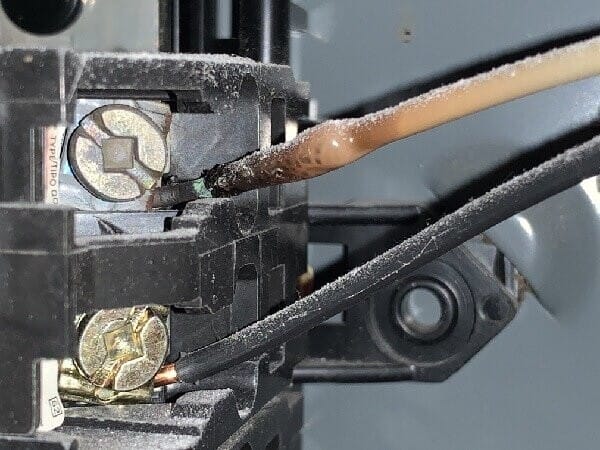

이 스파크 하나하나는 순간적이라 눈에 잘 띄지 않지만, 접촉 저항이 있는 지점에서 계속 반복되면 주변 절연물을 서서히 태우다가 어느 시점에 발화로 이어질 수 있습니다. 가구 모서리에 눌려 피복이 얇아진 전선이나, 오래돼 나사가 풀린 배선용 차단기 단자에서도 같은 방식으로 직렬아크가 생깁니다.

아크차단기가 필요한 이유 — 기존 차단기가 못 잡는 사각지대

직렬아크가 기존 차단기로 감지되지 않는 이유

직렬아크가 위험한 이유는 전류량 자체가 정상 범위 안에 있기 때문입니다.
배선용차단기는 정격전류를 넘는 과전류만 감시하는데, 접속부 접촉불량으로 생기는 아크는 회로 전류를 정격 이내로 유지한 채로도 발생할 수 있어 과전류로 잡히지 않습니다.
누전차단기 역시 L선과 N선의 전류가 같은지만 비교하는데, 직렬아크는 접지로 전류가 새지 않고 정상 경로 안에서만 흐르기 때문에 전류 불평형이 생기지 않습니다. 두 보호 장치가 나란히 설치돼 있어도 이 상태의 아크는 그대로 지나칩니다.

실제로 아크가 생기는 상황

현장에서 반복적으로 확인되는 발생 상황은 크게 세 가지로 좁혀집니다.
노후 콘센트·스위치는 내부 접점이 마모되면서 접촉 저항이 커져 직렬아크가 생기기 쉬운 대표적인 지점입니다. 문어발식 멀티탭 배선은 플러그와 콘센트 사이의 접촉면이 불안정한 상태로 방치되기 쉬워 위험도가 올라갑니다. 진동이 있는 설비 근처의 배선은 모터·펌프의 진동이 단자 나사를 서서히 풀리게 만들어, 처음엔 정상이던 접속부가 시간이 지나며 접촉불량으로 바뀝니다. 물류창고·전통시장에 아크차단기가 우선 도입되는 것도 이런 노후 배선과 다중 콘센트 사용이 특히 몰려 있는 환경이기 때문입니다.

전기화재 통계로 보는 아크의 비중

국내에서 연평균 발생하는 전기화재는 약 9,952건이며, 이 가운데 전통시장이 7.5%, 물류창고가 4.5%를 차지합니다.
접속부 노후, 배선 열화 같은 원인은 화재로 이어지기까지 겉으로 잘 드러나지 않는 경우가 많아 정기점검만으로는 발견이 어렵습니다. 아크차단기가 주목받는 이유도 이런 잠재적 화재 원인을 발생 초기 단계에서 걸러낼 수 있기 때문입니다.

아크차단기 vs 누전차단기 차이점

아크차단기와 누전차단기는 겉모습이 비슷해도 감지 원리와 목적이 다릅니다.

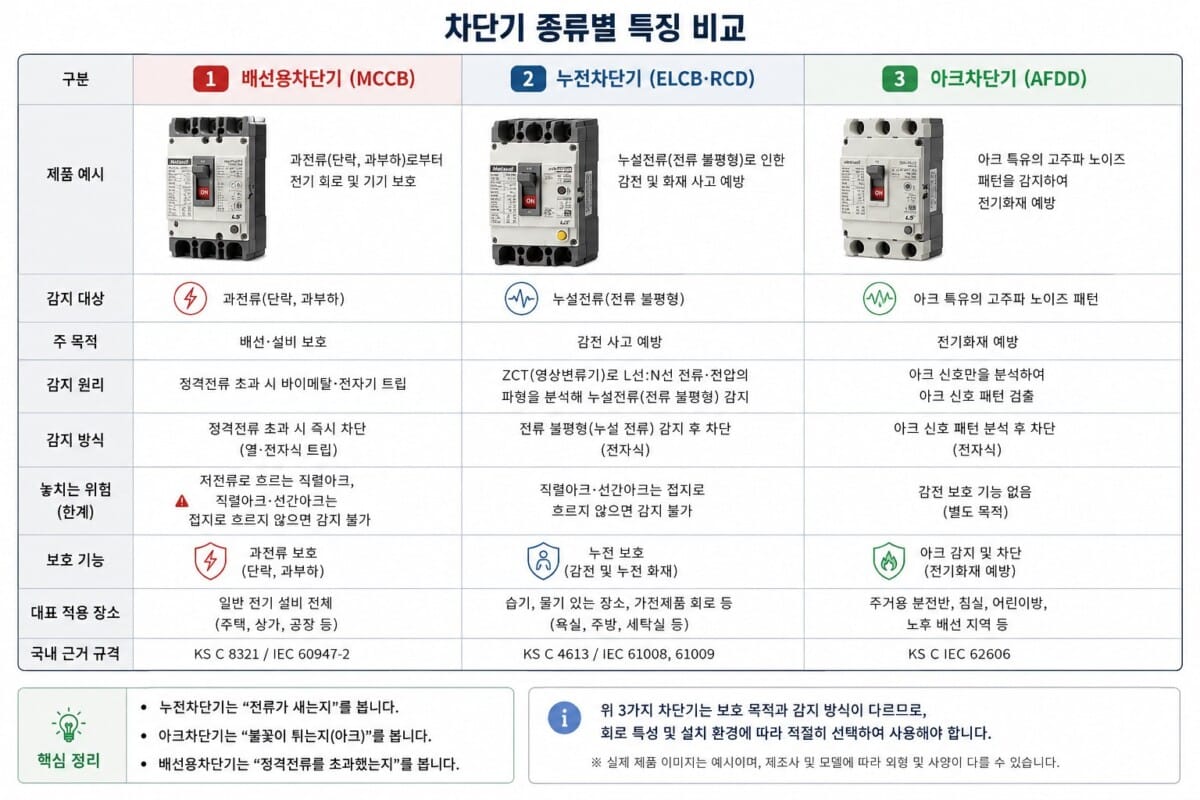

아래 비교표로 배선용차단기까지 포함해 세 장치를 나란히 놓고 보면 차이가 분명해집니다.

세 장치는 감지하는 대상이 각각 다릅니다.
배선용차단기는 정격전류를 초과했는지를, 누전차단기는 전류가 새는지를, 아크차단기는 불꽃(아크)이 튀는지를 감지합니다.
누전차단기는 감전 사고 예방, 아크차단기는 전기화재 예방이 목적이므로, 하나가 다른 하나를 대체하는 관계가 아니라 함께 있어야 감전과 화재 양쪽을 커버할 수 있는 보완 관계입니다.

아크차단기 가격이 비싼 이유

아크차단기를 검토할 때 가장 먼저 부딪히는 부분이 가격입니다.
같은 정격의 배선용차단기와 비교하면 대체로 여러 배 비싼 편이며, 이는 아크차단기가 단순 개폐 장치가 아니라 내부에 신호처리 회로와 판정 알고리즘이 들어간 전자식 장치이기 때문입니다.
아크 특유의 파형을 실시간으로 측정·분석하고, 정상 노이즈와 아크를 구분하는 회로가 추가되는 만큼 제조 원가 자체가 올라갑니다.
최근에는 오동작을 줄이기 위한 AI 기반 신호 분석까지 더해지면서, 고급 제품일수록 가격 차이가 더 벌어집니다.

형태에 따라서도 비용이 달라집니다.
누전차단기 기능까지 하나로 합친 겸용형(RCBO+AFDD)은 단독형보다 단가가 높지만 분전반 공간을 아낄 수 있고, 단독형은 상대적으로 저렴한 대신 별도 회로 공간을 차지합니다.
회로 수가 많은 시설이라면 아크차단기를 어느 분기까지 적용할지에 따라 전체 비용이 크게 달라지므로, 의무 대상이 아닌 시설에서는 화재 취약도가 높은 회로부터 우선 적용하는 방식으로 비용을 조절하는 것이 현실적입니다.

아크차단기 선정 시 확인할 점

설치를 결정했다면 아래 순서로 확인하는 것이 실무에서 실수를 줄이는 방법입니다.

1) 정격전류·극수 확인 — 분기회로의 정격전류(16A·20A·32A 등)와 극수(1P+N, 2P 등)에 맞는 모델을 선택합니다. 국내 유통 제품은 보통 1P+N 16~32A 구간이 가장 흔하게 쓰입니다.
2) 인증 확인 — 제품 라벨에서 KC 인증과 KS C IEC 62606 적합 표시를 확인합니다.
3) 겸용 여부 확인 — 누전차단기 기능까지 포함된 겸용형(RCBO+AFDD)을 쓸지, 아크차단기 단독형을 배선용차단기·누전차단기와 함께 배치할지 결정합니다.
4) 오동작 가능성 확인 — 해당 회로에 조광기(디머), 형광등 안정기, 청소기·드릴 같은 브러시 모터 기기가 몰려 있는지 확인합니다.

단독형과 겸용형 — 배치 기준

단독형은 배선용차단기·누전차단기와 별도로 분전반에 추가하는 방식이라 기존 설비를 크게 바꾸지 않고 도입할 수 있는 대신 분전반 내부 공간을 더 차지합니다.
겸용형은 누전차단기 기능까지 한 몸체에 담아 공간을 아끼는 대신, 두 기능 중 하나만 교체하고 싶어도 전체를 함께 교체해야 하는 제약이 있습니다.
신축 현장이라면 겸용형으로 처음부터 설계에 반영하는 경우가 많고, 기존 분전반에 나중에 추가하는 개보수 현장이라면 공간 여유를 먼저 확인한 뒤 단독형·겸용형을 결정하는 것이 일반적입니다.

오동작(nuisance tripping) 확인

오동작은 아크차단기 도입 초기부터 꾸준히 제기된 문제입니다.
조광기나 브러시 모터 기기는 정상 작동 중에도 아크와 비슷한 파형의 노이즈를 냅니다.
최근 제품은 AI 기반 신호 분석으로 이런 오검출을 상당히 줄였지만 완전히 사라진 것은 아니라서, 특정 회로에서 반복적으로 트립된다면 해당 기기를 다른 회로로 분리하는 것이 우선입니다. 의무 대상이 아닌 시설이라면 화재 취약도와 비용을 함께 고려해 설치 범위를 정하는 편이 효과적입니다.

점검 체크리스트

자주 묻는 질문

Q. 아크차단기를 설치하면 누전차단기는 필요 없나요?
아닙니다. 감지 대상 자체가 다릅니다. 아크차단기는 화재 원인이 되는 아크를, 누전차단기는 감전 사고로 이어지는 누설전류를 감지합니다. 서로 대체가 아니라 보완 관계이므로 함께 설치하는 것이 일반적입니다.

Q. 우리 집(주택)에도 아크차단기를 설치해야 하나요?
현재 KEC 214.2.1.7은 화재 위험성이 높은 20A 이하 분기회로에 설치할 수 있다고 규정한 권고 사항이며 의무는 아닙니다. 2028년부터 의무화되는 대상도 계약전력 100kW 이상의 물류창고·전통시장으로 한정돼 일반 주택은 해당하지 않습니다. 다만 노후 배선이나 목조 구조물처럼 화재에 취약한 환경이라면 설치를 검토해볼 만합니다.

Q. 아크차단기가 오작동을 자주 일으킨다는 말이 있던데 사실인가요?
초기 제품에서는 조광기, 형광등 안정기, 청소기 같은 브러시 모터 기기의 노이즈를 아크로 오인해 트립되는 사례가 있었습니다. 최근 제품은 AI 기반 신호 분석으로 오검출을 줄였지만, 특정 기기와 함께 쓸 때는 여전히 오동작 가능성을 확인해두는 것이 좋습니다.

Q. 누전차단기가 있는데도 화재가 나는 이유는 무엇인가요?
누전차단기는 전류가 접지 경로로 새어 나가는 상황(주로 병렬아크·지락)만 감지합니다. 접속부 접촉불량으로 생기는 직렬아크는 전류가 정상 경로 안에서만 흘러 전류 불평형이 생기지 않기 때문에 누전차단기가 감지하지 못합니다. 이 사각지대가 아크차단기가 필요한 이유입니다.

Q. 배선용차단기(MCCB)와 아크차단기를 같이 쓰면 배선용차단기는 빼도 되나요?
아닙니다. 배선용차단기는 정격전류를 넘는 과전류·단락을 막는 별도 기능을 담당합니다. 아크차단기는 정격 이내로 흐르는 저전류 아크까지 잡아내는 보완 장치이지 배선용차단기의 대체품이 아닙니다.

Q. 아크차단기는 몇 년마다 교체해야 하나요?
공식적으로 정해진 교체 주기는 없지만, 내부에 신호처리 회로가 들어 있는 전자식 장치인 만큼 일반 배선용차단기보다 수명을 짧게 잡는 경우가 많습니다. 제조사 권장 점검 주기(통상 5~10년)를 따르고, 테스트 버튼 반응이 느려지거나 오동작이 잦아지면 교체를 검토하는 것이 안전합니다.

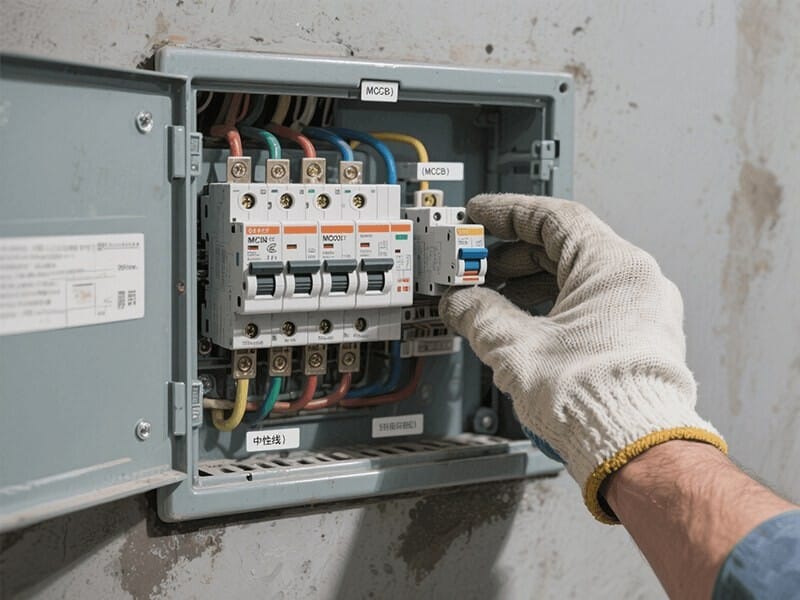

Q. 아크차단기는 직접 사서 분전반에 교체해도 되나요?
권장하지 않습니다. 분전반 작업은 감전·아크 화상 위험이 있고, 국내에서는 일정 규모 이상의 전기설비 공사를 전기공사업 면허가 있는 사업자만 시공하도록 정하고 있습니다. 정격전류나 극수를 잘못 선택하면 오히려 보호 기능이 제대로 작동하지 않을 수 있으므로, 전기공사 전문가를 통해 시공하는 것이 안전합니다.

더 자세한 전기화재 예방 기준은 한국전기안전공사(KESCO) 자료를, 제품 사양은 LS ELECTRIC 공식 자료를 참고하시기 바랍니다.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다.
현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
