인버터 종류와 원리 — V/F·벡터 제어 4가지 선정 기준

처음 인버터를 접하게 되면 무슨 용도인지는 대충 알겠으나 이게 어떤식으로 작동하는지 정확히 모르는 경우가 많습니다.
“주파수를 바꾸면 모터 속도가 바뀐다”까지는 알겠는데, 막상 제어반 앞에서 파라미터를 세팅하려면 V/F 제어를 써야 할지 벡터 제어를 써야 할지, iG5A면 되는지 G100까지 가야 하는지 판단이 안 섭니다.
또한, 어떤 인버터를 써야 할지 카탈로그를 아무리 뒤져도 “어떤 상황에 무엇을 고르라”는 기준은 잘 나오지 않습니다.
이 글에서는 인버터의 내부 동작 원리부터 제어 방식 4가지의 차이, 그리고 실제 선정할 때 무엇을 따져야 하는지까지 하나하나 정리했습니다.

인버터란 무엇인가 — 개념과 역할

인버터는 교류(AC) 전원을 받아 전압과 주파수를 자유롭게 바꿔 모터에 공급하는 장치입니다. 이름 자체는 DC를 AC로 뒤집는다(invert)는 뜻에서 나왔지만, 현장에서 부르는 인버터는 정확히는 VVVF(Variable Voltage Variable Frequency) 드라이브, 또는 VFD(Variable Frequency Drive)와 같은 개념입니다. 쉽게 말해 모터의 속도 조절기라고 보면 됩니다.

왜 속도를 바꾸는 데 인버터가 필요할까요. 상용 전원은 60Hz로 고정되어 있고, AC 유도전동기의 회전수는 아래 공식으로 결정됩니다.

N = 120 × f / P  (N: 회전수 rpm, f: 주파수 Hz, P: 극수)

극수(P)는 모터를 교체하지 않는 한 바꿀 수 없으니, 속도를 제어하려면 결국 주파수(f)를 바꿔야 합니다. 그 역할을 하는 것이 인버터입니다. 주파수를 0Hz부터 수백 Hz까지 조절해 모터를 천천히 기동시켜 충격을 줄이거나, 부하에 맞춰 속도를 낮춰 에너지를 아낄 수 있습니다.

인버터 없이 모터를 돌리면 생기는 문제

인버터 없이 모터를 직결(직입)로 기동하면 기동 전류가 정격의 5~7배까지 치솟습니다. 전선이 버티더라도 차단기가 트립되거나, 컨베이어·펌프 같은 기계 측에 순간 충격이 실려 벨트나 커플링이 손상되기도 합니다. 인버터는 기동 전류를 정격 이내로 제한하면서 부드럽게 가속시켜 이 문제를 근본적으로 해결합니다.
직입·Y-△·소프트스타터 등 다른 기동 방식과의 차이는 별도 글에서 더 자세히 다루겠습니다.

인버터 내부 구조 — 컨버터·평활·인버터 3단계

인버터 내부는 컨버터부 → 평활부 → 인버터부의 3단계로 구성됩니다. 이 흐름을 이해하면 트러블슈팅할 때 어느 단계에서 문제가 생겼는지 빠르게 좁힐 수 있습니다.

① 컨버터부 (Converter)

상용 AC 전원을 DC로 정류하는 단계입니다. 보통 다이오드 브리지 정류 회로가 쓰이며, 3상 200V 입력 기준으로 약 DC 280~300V의 직류가 만들어집니다. 고급 기종에는 회생 컨버터(Regenerative Converter)가 달려 있는데, 크레인·호이스트처럼 중력 부하가 걸리는 설비에서 중요합니다. 모터가 발전기처럼 되돌려 보내는 회생 에너지를 저항에서 열로 버리지 않고 전원 쪽으로 되돌릴 수 있기 때문입니다. 중력 부하 설비에 회생 기능이 없는 인버터를 쓰면 제동 시 과전압 트립(OV Trip)이 반복 발생합니다. 회생 컨버터까지는 필요 없지만 급감속이 잦은 설비라면, 남는 에너지를 열로 태워 없애는 제동저항(DB 저항, 다이나믹 브레이킹)을 외부에 다는 것이 더 현실적이고 저렴한 대안입니다.
제동저항 관련하여 자세한 내용은 아래 글을 참조해주세요

제동저항이란? — 제동저항 선정 및 용량 계산 방법

② 평활부 (DC Link / 평활 콘덴서)

정류된 직류는 아직 맥류(ripple)가 많은데, 대용량 전해 콘덴서가 이를 평탄하게 다듬어 안정적인 DC 전압을 만듭니다. 이 전압이 깨끗해야 다음 단계에서 좋은 출력 파형이 나옵니다. 인버터에서 가장 먼저 수명이 다하는 부품이 이 평활 콘덴서이며, 보통 10년 또는 20,000시간 교환이 권고됩니다.

③ 인버터부 (Inverter / IGBT)

DC를 다시 가변 주파수·가변 전압의 AC로 변환하는 핵심 블록입니다. IGBT(Insulated Gate Bipolar Transistor)라는 고속 스위칭 소자가 3상 기준 6개 배치되어, CPU 명령에 따라 초당 수천~수만 번 ON/OFF를 반복합니다. 이 스위칭을 PWM 방식으로 제어하면서 원하는 주파수의 AC 파형을 만들어냅니다. 결국 인버터의 성능은 이 스위칭을 얼마나 정교하게 제어하느냐에 달려 있습니다.

인버터 작동 원리 — PWM과 주파수 제어

인버터의 심장은 PWM(Pulse Width Modulation, 펄스폭 변조)입니다. 원리를 한 번 제대로 이해해두면 이후 파라미터 세팅이 훨씬 수월해집니다.

PWM의 기본 원리

IGBT를 켜고 끄는 시간 비율(듀티비)을 바꾸면 그 평균 전압이 달라집니다. 예를 들어 듀티비 50%면 DC 300V의 평균은 150V, 80%면 240V가 됩니다. 이 듀티비를 정현파(사인파) 모양으로 변화시키면 모터에서 보이는 전압이 사인파에 가까워집니다. 출력 전압이 계단처럼 끊겨 보여도, 모터 권선의 인덕턴스가 이를 자연스럽게 평활해 실제 전류는 매끈한 사인파에 가깝게 흐릅니다.

캐리어 주파수와 모터 소음

PWM 스위칭의 반복 속도를 캐리어 주파수(Carrier Frequency)라고 합니다. 보통 2~16kHz 범위에서 설정하는데, 높일수록 모터 소음은 줄지만 인버터 본체 발열이 늘어납니다. “모터에서 귀에 거슬리는 찍찍 소리가 난다”는 불만이 들어오면 캐리어 주파수를 높이는 것이 첫 번째 해결책입니다. 실제로 식품 라인 컨베이어에서 기본값 2kHz로 날카로운 음이 계속 나던 것을, 8kHz로 올리자 바로 사라진 사례가 있습니다. 다만 캐리어 주파수를 무작정 높이면 인버터 허용 전류가 줄어들므로(de-rating), 반드시 카탈로그의 감소율 표를 확인해야 합니다.

인버터 종류 4가지 — 제어 방식으로 나누기

인버터는 하드웨어 구조는 비슷해도, 모터를 어떻게 제어하느냐에 따라 성능과 용도가 크게 갈립니다. 제어 방식은 크게 V/F 제어, 센서리스 벡터 제어, 폐루프 벡터 제어, 직접 토크 제어(DTC) 4가지로 나뉩니다.

① V/F 제어 (Volts per Hz)

주파수를 올릴 때 전압도 같은 비율로 올려 모터 자속을 일정하게 유지하는 가장 기본적인 방식입니다. 구조가 단순하고 파라미터 세팅이 쉬워, 팬·펌프·블로워처럼 정밀한 속도 제어가 필요 없는 곳에 주로 씁니다. 저속에서 토크가 부족해 무거운 부하를 천천히 돌릴 때는 한계가 있지만, 저렴하고 유지보수가 쉬워 여전히 현장에서 가장 많이 쓰입니다. 저속 토크가 조금 부족할 때는 토크 부스트(Torque Boost) 파라미터로 저주파 영역의 출력 전압을 조금 높여 보완할 수 있는데, 과하게 올리면 저속에서 모터가 과열되므로 조금씩 올려가며 확인하는 것이 안전합니다.

② 센서리스 벡터 제어 (Sensorless Vector)

엔코더 없이 인버터가 전류·전압을 분석해 모터의 실제 속도를 추정하는 방식입니다. V/F보다 저속 토크 특성이 훨씬 좋고 부하 변동 응답이 빠르면서도, 별도 센서가 없어 배선이 단순합니다. 지금은 범용 인버터의 사실상 표준 제어 방식으로, 컨베이어·교반기·권취기 등에 폭넓게 적용됩니다.

③ 폐루프 벡터 제어 (Closed Loop Vector)

모터 축에 엔코더를 달아 실제 속도를 피드백받는 방식입니다. 속도 정밀도와 응답이 가장 뛰어나고, 0속도 근방에서도 큰 토크를 낼 수 있습니다. 권선기·호이스트·정밀 포지셔닝처럼 속도와 토크를 동시에 정밀 제어해야 하는 곳에 씁니다. 엔코더 배선과 튜닝이 추가돼 진입 장벽은 높은 편입니다.

④ 직접 토크 제어 (DTC, Direct Torque Control)

토크와 자속을 직접 제어하는 알고리즘으로, ABB가 개발한 방식입니다. 엔코더 없이도 폐루프 벡터에 버금가는 응답 속도를 냅니다. 고급 산업용 드라이브에서 볼 수 있으며 ABB ACS880 시리즈가 대표적입니다.

참고로 인버터와 서보 드라이브를 헷갈리는 경우가 많은데, 둘의 차이는 서보 드라이브와 인버터 차이 글에서 한 줄로 정리해 두었습니다.

주요 메이커 제품 비교 — LS·미쓰비시·야스카와·ABB

국내 현장에서 가장 많이 보이는 인버터 메이커는 LS ELECTRIC, 미쓰비시, 야스카와, 그리고 유럽계인 ABB·Danfoss입니다. 메이커마다 라인업 체계가 달라, 한 번 정리해두면 구매나 교체 때 헷갈리지 않습니다.

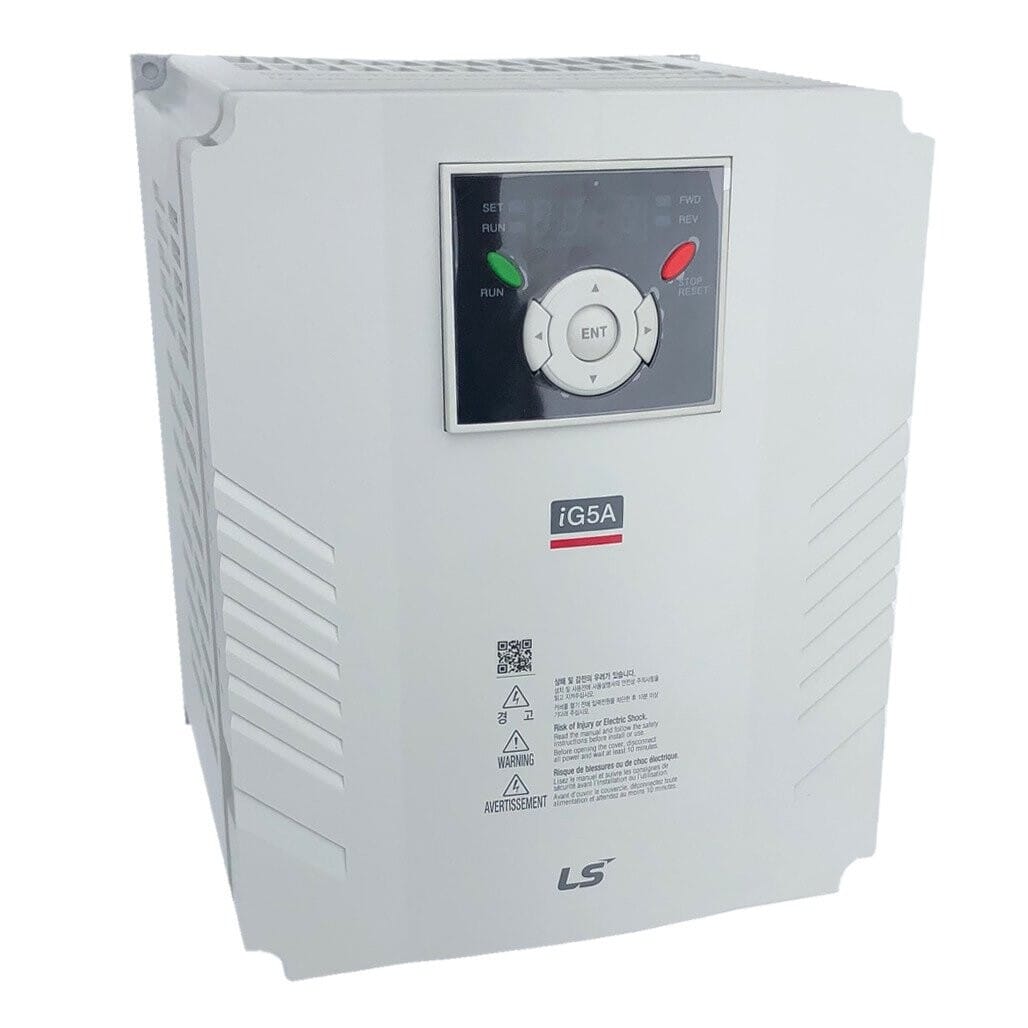

LS ELECTRIC — iG5A / G100 / H100

국내 시장 점유율 1위 메이커로, 가장 범용적인 모델은 iG5A입니다. iG5A는 0.4~22kW를 커버하고 V/F와 센서리스 벡터를 모두 지원하며, 가성비와 빠른 국내 A/S가 강점입니다. 중·대용량(18.5kW~)은 G100·H100 시리즈를 주로 씁니다. PLC와 통신으로 연동한다면 ModBus RTU 파라미터 세팅에 익숙해지는 것이 중요합니다. 공식 사이트: LS ELECTRIC

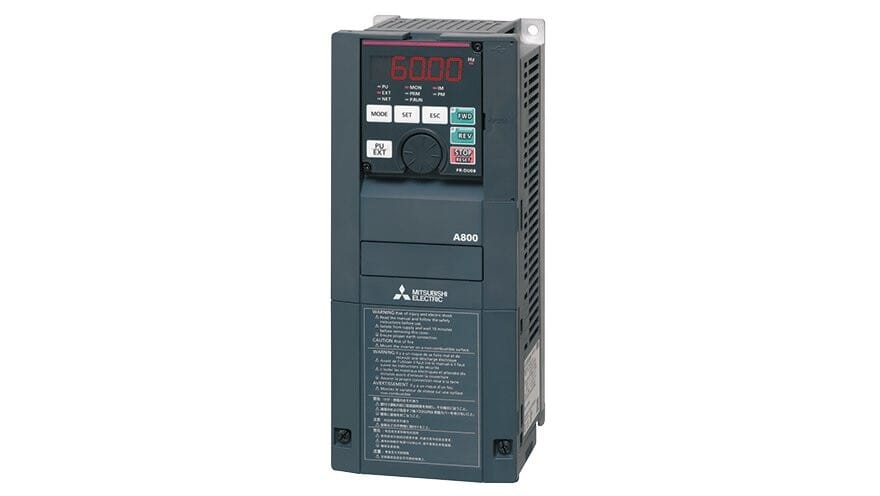

미쓰비시 FR 시리즈

일본 산전 계열로 정밀 제어 성능이 높은 것이 특징입니다. FR-A800 시리즈는 벡터 제어 성능과 기능 옵션이 뛰어납니다. 다만 파라미터 구조가 독특해 처음 세팅할 때는 매뉴얼을 반드시 곁에 두는 편이 안전합니다. 수입 자동화 설비에 자주 딸려 들어옵니다.

야스카와 V1000 / A1000 / GA700

서보로 유명한 야스카와는 인버터에서도 고토크·빠른 응답이 강점입니다. V1000(소형), A1000(고성능), GA700이 주요 라인업입니다. 응답성과 고토크 특성이 좋아 크레인이나 권취 설비에서 많이 보입니다.

인버터 선정 기준 — 용량·전원·환경 체크리스트

인버터 선정에서 가장 흔한 실수는 모터 용량과 인버터 용량을 숫자만 똑같이 맞추는 것입니다. 실제로는 용량, 입력 전원, 설치 환경, 통신 요구까지 함께 따져야 합니다.

용량 선정 — 모터 정격의 1.1~1.25배가 기본

인버터 정격 전류는 모터 정격 전류 이상이어야 하며, 여기에 여유를 더하는 것이 원칙입니다. 부하 변동이 크거나 기동이 잦은 설비(프레스·교반기 등)는 한 등급 위로 올리는 편이 안전합니다.

예시로 3.7kW 교반기 모터를 보겠습니다.

• 모터 정격 전류: 약 8.5A (3상 220V 기준)
• 조건: 시간당 20회 이상 기동, 부하 변동 큼
• 선정: 3.7kW 인버터(정격 16A)가 아니라 5.5kW 인버터(정격 25A)로 한 등급 상향
• 이유: 잦은 가감속의 열적 스트레스를 고려한 여유 확보

엘리베이터·호이스트처럼 중력 부하가 걸리는 설비는 회생 제동 기능 포함 여부를 반드시 확인해야 합니다. 용량 계산의 구체적인 방법과 자동 계산은 인버터 용량 선정 방법 (+계산기) 글에서 이어집니다.

입력 전원 확인 — 단상 vs 3상

소형 인버터(2.2kW 이하) 중에는 단상 220V 입력을 받는 제품이 있습니다. 제어반에 3상 동력선이 없을 때 유용하지만, 단상 입력은 전해 콘덴서에 리플 부하가 더 크게 걸려 장시간 사용 시 수명에 영향을 줍니다. 반드시 카탈로그의 입력 사양(단상/3상, 전압)을 먼저 확인하세요.

설치 환경 — IP 등급과 주위 온도

표준 인버터의 보호 등급은 IP20 또는 IP00입니다. 분진이 많거나 물이 튀는 환경이라면 IP54 이상 제품이나 별도 방수 패널이 필요합니다. 주위 온도는 보통 40~50°C 이하가 기본이며, 초과 시 출력을 낮춰(de-rating) 써야 합니다. 밀폐 제어반에 인버터를 빽빽하게 넣으면 여름철 과열 트립이 쏟아지므로 발열 공간을 반드시 확보해야 합니다.

통신 요구 사항

PLC에서 통신으로 속도 지령을 주는 구성이라면 통신 규격 지원 여부를 미리 확인해야 합니다. RS-485 ModBus RTU, 또는 EtherNet/IP·PROFINET 지원 여부를 체크하세요. 나중에 통신 옵션 보드를 추가하면 비용과 설치 공간이 더 드니, 처음부터 통신 내장 모델을 고르는 편이 낫습니다.

배선 및 설치 주의사항

인버터 배선은 일반 전기 배선과 다른 점이 있어 처음엔 실수하기 쉽습니다. 주회로 단자 구분, 출력 측 개폐 금지, 접지·실드가 특히 핵심입니다.

주회로 배선 — R/S/T 입력, U/V/W 출력

입력 단자(R·S·T)에 3상 전원을, 출력 단자(U·V·W)에 모터를 연결합니다. 인버터 운전 중 출력 측 전자접촉기(MC)를 개폐하는 구성은 금지입니다. 출력이 개방되는 순간 IGBT가 손상될 수 있습니다. 비상 정지가 필요하면 입력 측 MC를 쓰거나 인버터 자체 비상 정지 단자를 활용하세요.

접지 및 실드 케이블

인버터는 고주파 스위칭 노이즈를 발생시키므로 접지가 특히 중요합니다. 접지가 불량하면 제어 회로가 오동작하거나 인접 센서가 간섭을 받습니다. D종 접지(100Ω 이하)를 전용선으로 설치하고, 아날로그·통신 신호선은 주회로 배선과 분리하세요. 차폐(Shield) 케이블의 실드는 인버터 측 한쪽만 접지하는 것이 원칙입니다. 양쪽을 접지하면 루프 전류가 생겨 오히려 간섭이 심해집니다.

모터 냉각과 회전 방향 반전

일반 AC 모터를 인버터로 저속(10Hz 이하) 장시간 운전하면 자체 냉각 팬이 충분히 돌지 않아 과열될 수 있습니다. 이런 용도라면 강제 냉각 팬이 달린 인버터 전용 모터를 쓰거나 별도 냉각 팬을 추가하는 편이 안전합니다. 장거리 배선(50m 이상)에서는 출력 필터를 제조사와 협의하세요.

모터 회전 방향이 반대로 나오면 두 가지로 해결합니다. 첫째는 출력 단자에서 U·V 두 선을 서로 바꾸는 배선 교환, 둘째는 파라미터로 회전 방향을 반전(LS iG5A 기준 DRV 그룹의 회전방향 파라미터 변경)하는 방법입니다. 기존 설비 수정이 어렵다면 파라미터 변경이 빠릅니다.

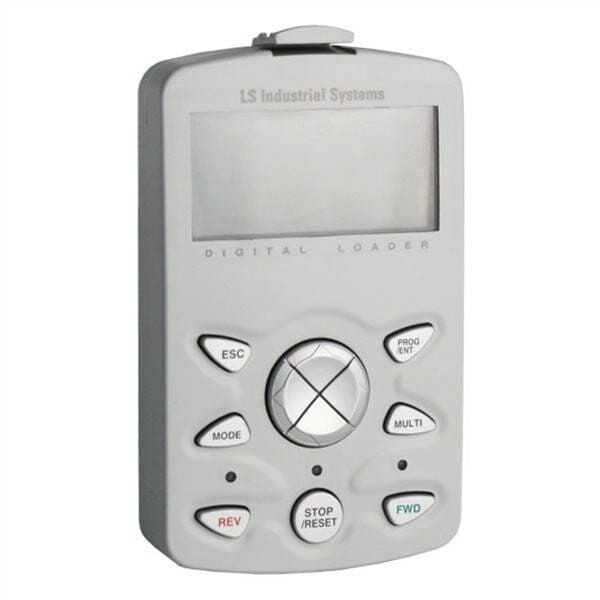

iG5A 최초 설정 필수 파라미터

인버터 설치 순서 (7단계)

1. 전원 차단 확인 — 주 차단기 OFF, 검전 후 5분 대기(콘덴서 방전)
2. 인버터 수직 고정 — 좌우·상하 이격 거리 확보
3. 주회로 배선 — R/S/T 입력, U/V/W 모터
4. 접지 연결 — D종 접지, 전용 접지선
5. 제어 배선 — 주회로와 분리 배선
6. 파라미터 설정 — 모터 정격값 입력, 제어 방식 선택
7. 시운전 — 저속부터 단계적 확인

자주 묻는 질문 & 트러블슈팅 FAQ

Q1. 인버터로 모터를 돌리면 역률이 나빠지나요?

A. 인버터는 AC를 DC로 정류했다가 다시 AC로 만드는 구조라, 입력 측 역률이 낮게 나올 수 있습니다. 특히 소형 인버터는 입력 역률이 0.8 이하로 떨어지기도 합니다. 다만 최신 기종은 입력 리액터를 내장하거나 AC 리액터를 외부에 달아 역률을 0.95 이상으로 개선할 수 있으니, 역률 요건이 있는 사이트라면 AC 리액터 추가를 검토하세요.

Q2. 인버터가 OC(과전류) 트립을 자꾸 냅니다. 원인이 뭘까요?

A. 가장 흔한 원인은 가속 시간이 너무 짧거나 부하가 과중한 경우입니다. 가속 시간을 2~3배 늘려보고, 그래도 트립이 나면 인버터 용량이 모터 정격 전류에 맞는지 비교하세요. 모터 권선 단락이나 베어링 고착 시에도 OC 트립이 발생합니다.

Q3. 인버터와 전자접촉기(MC)는 어떻게 조합하나요?

A. 출력 측 MC 개폐는 금지입니다. 보통 입력 측에 MC를 달아 인버터 전체 전원을 ON/OFF하고, 비상 정지는 인버터 자체 비상 정지 단자(EXT·BX 등)를 쓰는 것이 인버터 보호 측면에서 더 안전합니다.

Q4. 인버터를 켜면 누전차단기가 자꾸 트립됩니다.

A. PWM 스위칭 노이즈로 접지선에 고주파 누설 전류가 흘러 누전차단기가 오동작하는 경우입니다. 인버터 대응형 누전차단기를 쓰거나 감도 200mA 제품을 검토하고, 모터 배선에 EMC 필터를 추가하면 노이즈 자체가 줄어듭니다. 차단기 선정은 누전차단기 종류와 선택 방법 글을 참고하세요.

Q5. 인버터 콘덴서 교환 주기는 어떻게 되나요?

A. 대부분의 제조사가 10년 또는 20,000시간을 권고합니다. 다만 설치 환경 온도가 높을수록 콘덴서 수명은 빠르게 단축되므로, 40°C 이상 환경이라면 7~8년 주기의 선제 교환을 고려하세요.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다. 현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
