노이즈 필터란? — 인버터 노이즈 대책과 선정·설치 기준

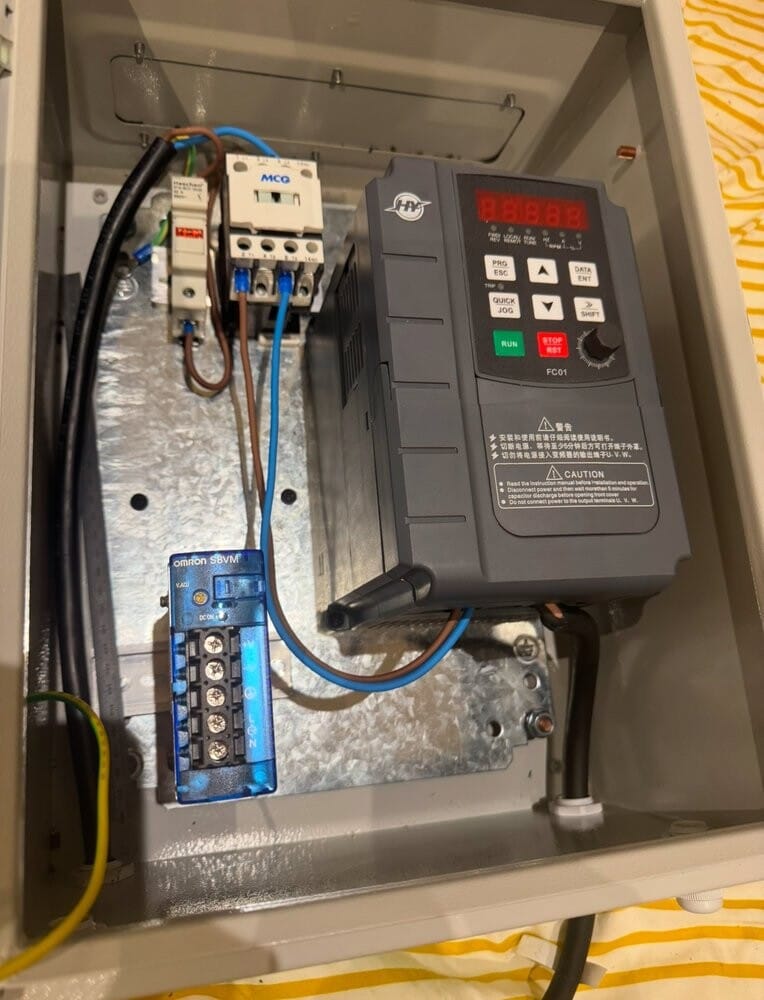

노이즈 필터 없이 인버터를 배선하면 같은 제어반 안의 PLC나 계측기가 먼저 이상 증상을 보이는 경우가 많습니다.
통신이 순간적으로 끊기거나, 아날로그 계측값이 흔들리거나, 근처 무선기기에 잡음이 섞이는 식입니다.
인버터는 IGBT가 초당 수천 번씩 스위칭하면서 전원을 만드는 장치라 그 스위칭 자체가 전자파 잡음, 즉 노이즈를 만들어냅니다.
이 노이즈가 배선을 타고 퍼지는 것을 막는 부품이 노이즈 필터인데, 종류가 여러 가지고 설치 위치와 접지 방법을 잘못 잡으면 필터를 달아도 효과가 없는 경우가 있습니다.
이 글에서는 인버터가 노이즈를 만드는 원리부터 필터 종류별 차이, 선정 기준, 설치·접지 방법까지 순서대로 정리했습니다.

노이즈 필터란? — 인버터 전자파 잡음을 걸러내는 부품

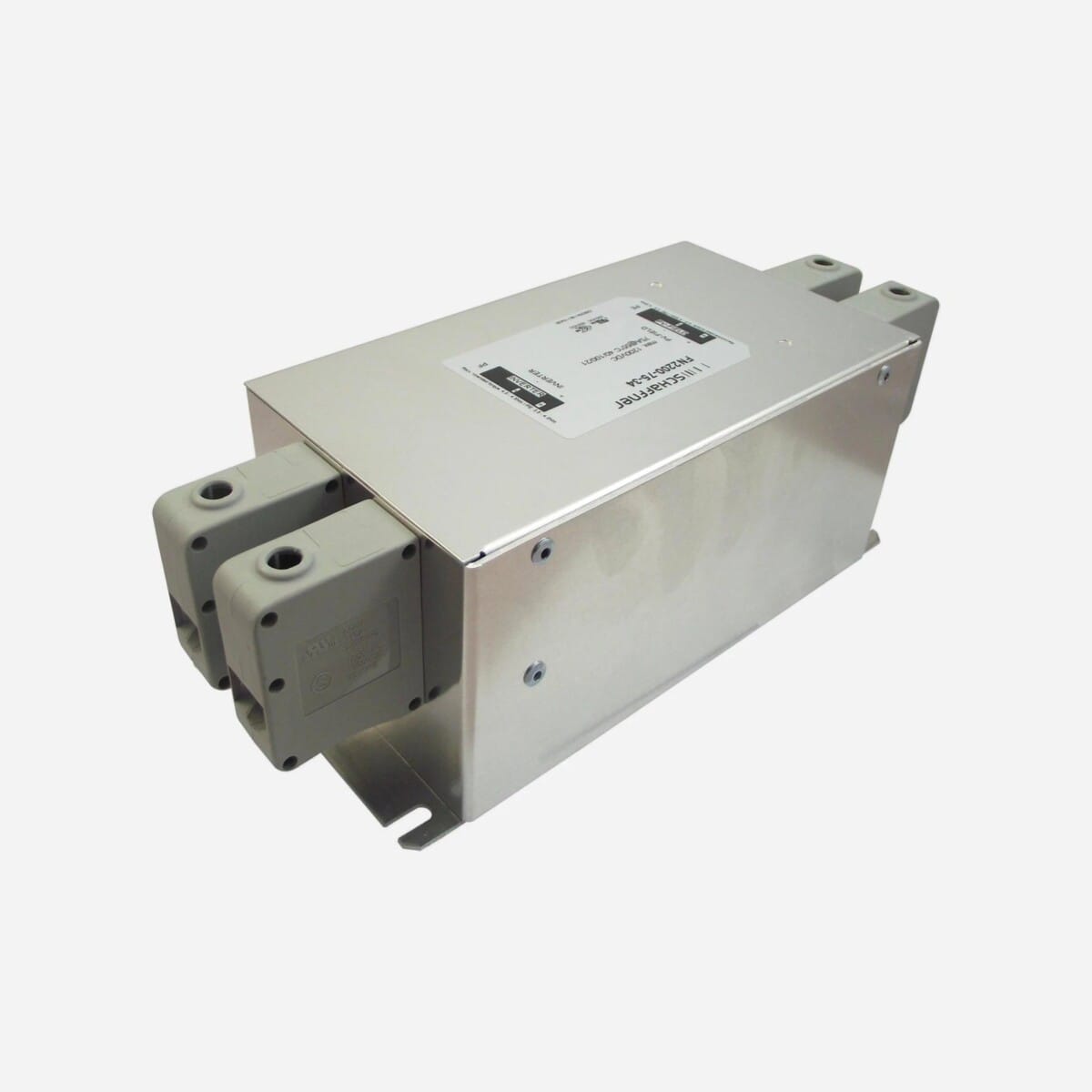

노이즈 필터는 인버터의 스위칭 과정에서 생기는 전자파 잡음(노이즈)이 전원선이나 케이블을 타고 다른 기기로 퍼지는 것을 막는 인덕터·커패시터 조합 부품입니다. EMI 필터, 라인 필터라고도 부르고, 인버터 입력측 전원 배선 사이에 직렬로 끼워 넣는 회색이나 은색 금속 케이스 제품이 흔한 형태입니다.

이름만 보면 인버터 전용 부품 같지만 스위칭 전원, 서보 드라이브, LED 조명 기구처럼 반도체 스위칭 소자를 쓰는 장비 대부분에 노이즈 필터가 들어갑니다. 그중에서도 인버터는 출력 전류가 크고 스위칭 주파수도 높은 편이라 노이즈 발생량이 많아서, 제어반 설계 단계에서부터 필터 자리를 챙겨야 합니다.

노이즈 필터는 인버터에 기본 내장된 경우도 있고, 별도 부품으로 구매해 전원 입력측에 추가로 다는 경우도 있습니다. 내장형만으로 감쇠량이 부족한 대용량 설비나, 전자파적합성 인증을 받아야 하는 수출용 설비에서는 외장 필터를 추가로 다는 게 일반적입니다.

인버터가 노이즈를 만드는 이유

스위칭 순간의 dv/dt가 진짜 원인

인버터 노이즈의 근원은 IGBT가 켜지고 꺼지는 순간의 급격한 전압 변화, 즉 dv/dt입니다.
인버터는 직류를 잘게 썰어 펄스폭변조(PWM) 방식으로 교류 파형을 만드는데, 이 스위칭 속도가 마이크로초 단위로 빨라서 전압이 0V에서 수백V까지 순식간에 튀어 오릅니다. 이 급격한 변화가 배선을 타고 안테나처럼 방사되거나 전원선을 타고 되돌아가면서 노이즈가 됩니다.

캐리어 주파수(반송 주파수)를 높이면 모터 소음은 줄어들지만 그만큼 스위칭 횟수가 늘어나 노이즈도 커집니다. 보통 캐리어 주파수를 2~15kHz 사이에서 쓰는데, 소음보다 노이즈가 문제인 설비라면 캐리어 주파수를 낮추는 파라미터 조정만으로도 어느 정도 개선되는 경우가 있습니다.

전도성 노이즈와 방사성 노이즈는 다니는 길이 다르다

노이즈는 퍼지는 경로에 따라 두 가지로 나뉩니다. 전도성 노이즈는 전원선이나 케이블을 타고 흐르는 노이즈이고, 방사성 노이즈는 전자파 형태로 공간을 통해 퍼지는 노이즈입니다. 전도성 노이즈는 주로 150kHz~30MHz 대역에서, 방사성 노이즈는 30MHz~1GHz 대역에서 문제가 됩니다.

노이즈 필터는 이 중 전도성 노이즈를 막는 용도이고, 방사성 노이즈에는 페라이트 코어나 실드케이블, 접지가 더 효과적입니다. 전자파적합성 인증(국내 KC, 유럽 IEC 61800-3)도 이 두 가지를 각각 기준치로 나눠 규제합니다.

참고로 인버터 출력측 dv/dt는 문헌마다 표기가 다르지만 대체로 수백~수천 V/μs 수준으로 소개됩니다. 일반 상용 전원의 완만한 정현파와는 비교가 안 될 정도로 가파른 변화라, 이 정도 속도로 전압이 튀는 신호가 배선을 타고 흐르면 주변 회로가 받는 영향도 그만큼 커집니다.

노이즈를 방치하면 생기는 문제

노이즈가 심하면 인버터 자체는 멀쩡한데 주변 기기가 먼저 이상 증상을 보입니다.
같은 제어반 안의 PLC 입출력이 순간적으로 오동작하거나, RS-485 통신이 끊기거나, 근처 계측기(온도·유량계)의 지시값이 흔들리는 식입니다. 원인을 못 찾고 배선이나 센서를 먼저 의심하다가 나중에야 인버터 노이즈였다는 걸 확인하는 경우가 적지 않습니다.

통신·계측 오류부터 인증 불합격까지

구체적으로는 이런 증상들이 나타납니다.

• RS-485·모드버스 통신 프레임 에러, 응답 지연
• PLC 입력 카드의 순간 오신호, 카운터 오차
• 아날로그 계측기(4~20mA) 지시값 흔들림
• 인근 무선 통신 장비의 잡음
• 전자파적합성 인증(KC, CE) 시험 불합격 — 완제품으로 수출하는 설비라면 더 크게 걸리는 항목

노이즈 필터가 누전차단기를 오동작시킨다는 것도 알아둬야

의외로 노이즈 필터 자체가 새로운 문제를 만들기도 합니다.
필터 내부 커패시터가 케이스(접지)로 흘리는 누설전류 때문인데, 필터를 여러 대 물리면 누설전류가 합산되어 감도전류 30mA인 인체감전보호용 누전차단기가 걸핏하면 트립되는 현상이 생깁니다.

이건 배선이 잘못된 게 아니라 필터의 정상적인 특성 때문에 생기는 문제라, 인버터·노이즈 필터가 물린 회로에는 감도전류 200mA 이상의 지연형 누전차단기를 쓰는 게 일반적입니다. 감도전류를 낮게 잡을수록 안전해 보이지만, 인버터 계통에서는 오히려 불필요한 정전만 잦아집니다. 누전차단기 선정 기준은 누전차단기 종류와 선택 방법 글에서 자세히 다뤘습니다.

실제 현장에서 확인된 사례

포장 라인에 인버터로 컨베이어 속도를 제어하던 설비에서 생산량 카운터가 이따금 숫자를 하나씩 더 세는 문제가 있었습니다.
처음엔 센서 감도를 의심해서 근접센서를 몇 번이나 교체했지만 증상이 그대로였는데, 나중에 확인해보니 카운터 신호선이 인버터-모터 케이블과 같은 덕트 안에 나란히 포설돼 있었습니다.
입력측에 라인 필터를 추가하고 카운터 신호선을 별도 덕트로 옮겨 배선한 뒤에야 오카운트가 사라졌습니다. 필터 하나만 달았을 때는 증상이 절반만 줄었고, 배선 분리까지 같이 해야 완전히 해결됐다는 점이 눈에 띄는 부분입니다.

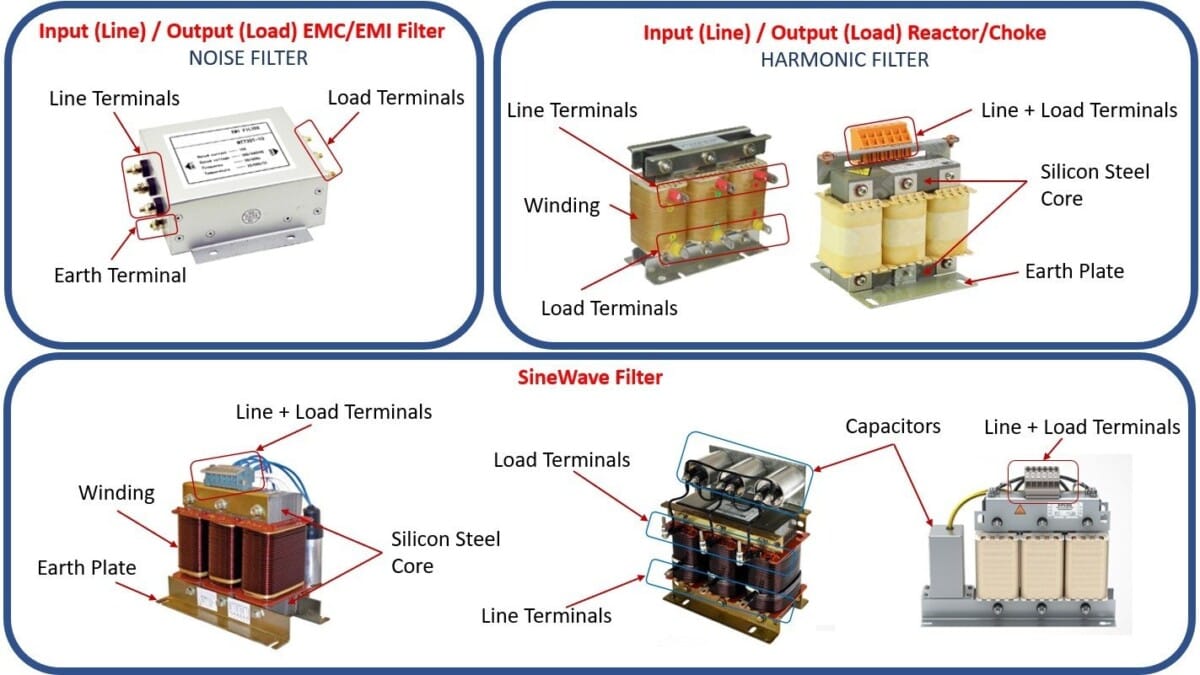

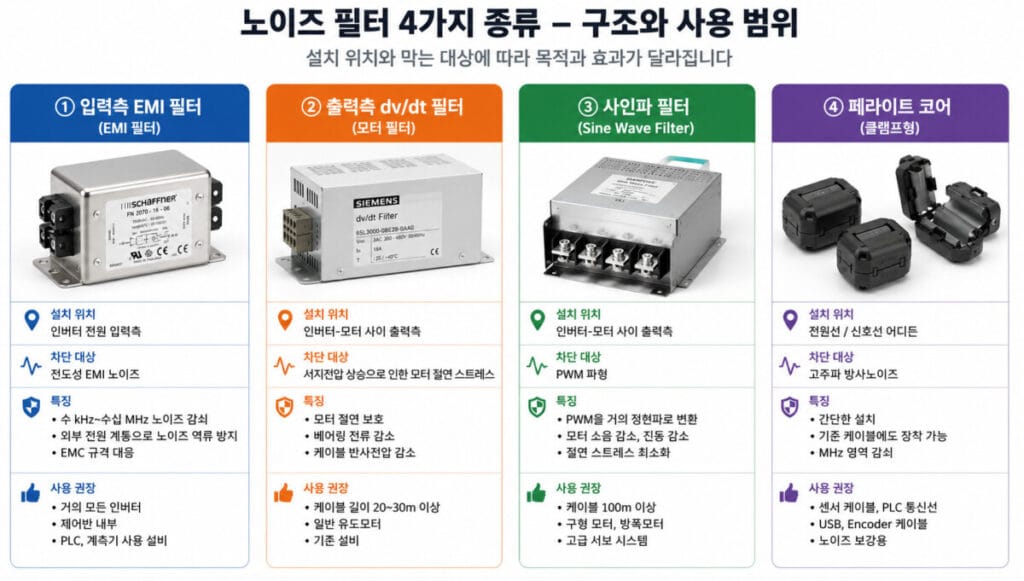

노이즈 필터 종류 4가지 비교

노이즈 필터는 설치 위치와 막는 대상에 따라 크게 네 가지로 나뉩니다. 이 네 가지는 서로 대체재가 아니라 필요에 따라 함께 쓰는 경우가 많다는 점을 먼저 알아두는 게 좋습니다.

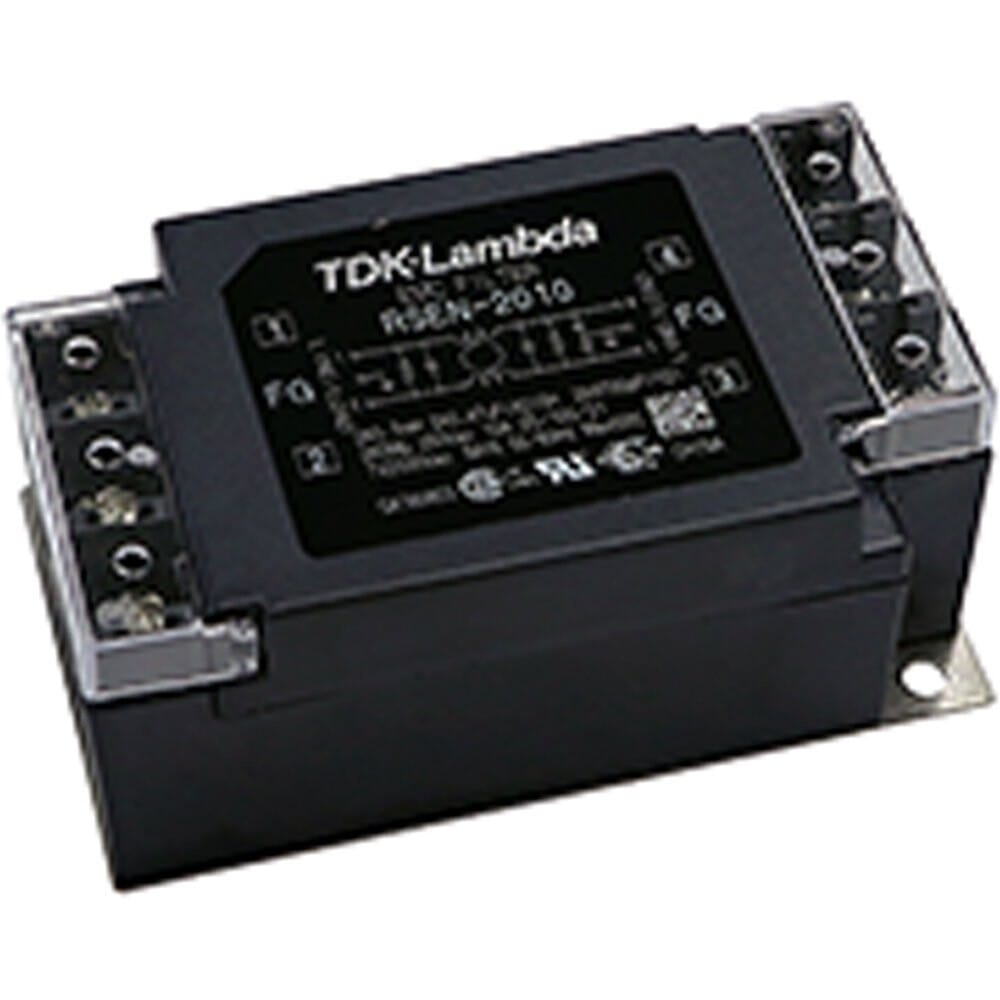

입력측 라인 필터 — 사실상 기본 장착

인버터 입력측에 직렬로 연결하는 LC 저역통과필터입니다. 전원측으로 역류하려는 전도성 노이즈를 막아서, 같은 배전반에 물린 다른 설비가 노이즈 영향을 받지 않도록 해줍니다. 인버터 카탈로그에 EMC 필터 옵션으로 함께 나오는 경우가 많고, 별매품으로 나중에 추가할 수도 있습니다.

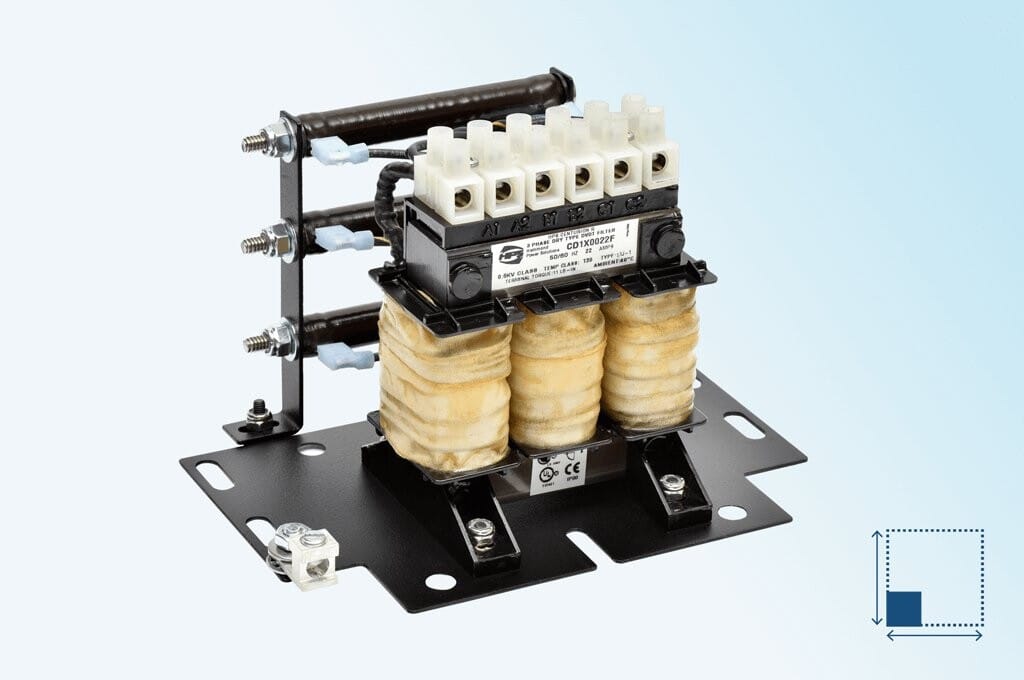

출력측 dv/dt 필터·사인파 필터 — 모터를 지키는 쪽

인버터와 모터 사이 케이블이 길어지면 배선의 인덕턴스·정전용량 성분 때문에 모터 단자에서 전압이 반사되어 순간적으로 정격 전압의 2배 가까이 튀어 오를 수 있습니다.
이 서지전압이 반복되면 모터 권선 절연이 서서히 상해서 결국 절연 파괴로 이어질 수 있습니다. dv/dt 필터는 전압 상승 속도를 늦춰 이 스트레스를 줄이고, 사인파 필터는 한 단계 더 나아가 파형 자체를 매끈한 정현파에 가깝게 바꿔줍니다.

페라이트 코어 — 가장 간단한 보완책

케이블에 그냥 끼우거나 감기만 하면 되는 클램프형 코어입니다. 정식 필터보다 감쇠 효과는 약하지만 설치가 간단하고 가격도 저렴해서, 이미 배선이 끝난 설비에 노이즈 문제가 나타났을 때 응급 보완용으로 많이 씁니다. 다만 한 번만 관통시키면 효과가 미미하고, 케이블을 2~3회 감아야 실제로 효과가 나타납니다.

필터를 여러 개 함께 쓰는 경우

네 가지 중 하나만 골라야 하는 건 아닙니다.
케이블이 길어서 서지전압 문제가 있으면서 동시에 주변 통신기기 오작동도 겪는 설비라면, 입력측 라인 필터와 출력측 dv/dt 필터를 함께 쓰는 구성이 흔합니다. 여기에 배선 경로상 취약한 구간에만 페라이트 코어를 보강하는 식으로 겹쳐서 대응하는 경우도 많습니다.
다만 필터를 무작정 늘리면 앞서 다룬 누전차단기 오동작 문제나 설치 비용만 커질 수 있으니, 먼저 어느 대역의 노이즈가 문제인지부터 좁혀서 필요한 종류만 추가하는 순서가 낫습니다.

노이즈 필터 선정 기준

정격전류·정격전압부터 맞춘다

노이즈 필터는 인버터 정격전류보다 여유 있게 골라야 합니다.
필터 자체도 저항 성분이 있어서 전류가 흐르면 발열하기 때문에, 통상 인버터 정격전류의 1.1~1.25배 여유를 두고 고릅니다. 정격전압도 사용 전원(단상 220V, 3상 380V 등)에 맞는 제품을 선택해야 하고, 3상용 필터를 단상 회로에 잘못 연결하면 감쇠 효과가 크게 떨어집니다.
예를 들어 인버터 정격전류가 9.5A라면 1.2배를 잡아 약 11.4A 이상, 그러니까 표준 규격 중 다음 단계인 16A급 필터를 고르는 식입니다. 딱 맞는 규격이 없을 땐 낮은 쪽이 아니라 항상 높은 쪽 규격으로 올림합니다.

감쇠특성(삽입손실)과 케이블 길이도 확인

필터 카탈로그에는 주파수별 삽입손실(Insertion Loss, dB) 그래프가 있는데, 실제로 문제가 되는 대역(보통 150kHz~30MHz)에서 감쇠량이 충분한 제품인지 확인해야 효과를 봅니다. 겉모습은 비슷해도 저가형 필터는 이 대역에서 감쇠량이 낮아 노이즈가 그대로 통과하는 경우가 있습니다.

출력측 dv/dt 필터나 사인파 필터는 케이블 길이 기준으로 필요 여부를 가늠합니다. 제조사마다 조금씩 다르지만 대략 20~30m를 넘으면 dv/dt 필터, 100m를 넘으면 사인파 필터를 권장하는 경우가 많습니다. 오래된 모터나 권선 절연등급이 낮은 모터는 이 기준보다 짧은 거리에서도 필터를 다는 편이 안전합니다.

감쇠특성만큼 중요한 게 필터 자체의 대지 누설전류 스펙입니다. 필터를 여러 대 쓸 계획이라면 누설전류를 합산해서, 위에서 다룬 누전차단기 오동작 문제가 생기지 않는지 미리 계산해두는 게 좋습니다.

필터를 사기 전에 파라미터부터 확인

필터를 추가로 구매하기 전에 인버터 파라미터 몇 가지만 조정해도 노이즈가 줄어드는 경우가 있습니다.
캐리어 주파수를 한 단계 낮추는 것이 가장 손쉬운 방법이고, 일부 인버터는 노이즈를 줄이는 방향으로 PWM 방식 자체를 바꿀 수 있는 파라미터를 제공하기도 합니다. 비용이 들지 않는 조정이니 필터를 새로 사기 전에 먼저 시도해볼 가치가 있습니다.
다만 캐리어 주파수를 낮추면 모터 소음이 커지고 전류 리플도 늘어날 수 있으니, 노이즈가 줄어드는 만큼의 효과와 소음·발열 증가를 함께 보고 판단해야 합니다.

노이즈 필터 설치·배선 방법 6단계

노이즈 필터는 스펙에 맞는 제품을 골라도 설치를 잘못하면 효과가 거의 나지 않습니다. 필터와 인버터 사이 배선, 접지 방법, 입출력 배선 분리가 감쇠량 자체보다 실제 효과를 더 크게 좌우하는 경우가 많습니다.

1. 필터 위치 잡기 — 인버터 전원 입력측에 최대한 가깝게, 배선 거리 30cm 이내를 목표로 설치합니다.
2. 필터-인버터 배선 — 짧고 굵게 연결합니다. 배선이 길어지면 그 구간이 다시 노이즈를 타는 안테나가 됩니다.
3. 접지 연결 — 필터 접지 단자를 최단거리·최대 굵기로 공통 접지모선에 연결합니다. 접지가 부실하면 필터를 달아도 효과가 잘 안 나타납니다.
4. 입력·출력 배선 분리 — 필터 전단(전원측)·후단(인버터측), 모터로 가는 출력 배선을 서로 떨어뜨려 별도 덕트에 포설합니다.
5. 모터 케이블 실드 처리 — 실드케이블을 쓰고, 실드는 케이블 글랜드로 360도 접지하거나 제조사 권장 방식대로 접지합니다.
6. 페라이트 코어 보완 및 확인 — 필요하면 케이블에 2~3회 감아 클램프하고, 전원을 넣은 뒤 통신·계측 오류가 재발하는지 확인합니다.

배선을 다 마쳤는데도 노이즈가 잡히지 않으면 대개 접지 쪽 문제입니다. 접지선이 너무 길거나 다른 접지와 함께 묶여 있으면 필터 스펙이 좋아도 효과가 나지 않습니다.

실드케이블 접지 — 편단접지냐 양단접지냐

실드케이블 접지 방식을 놓고 편단접지(한쪽만 접지)와 양단접지(양쪽 다 접지) 중 뭐가 맞는지 현장에서 의견이 갈리는 경우가 많습니다.
방사성 노이즈 억제 목적이라면 양단접지가 이론적으로 더 유리하지만, 접지 전위가 서로 다른 두 지점을 실드로 연결하면 그 사이에 순환전류(그라운드 루프)가 흘러 오히려 노이즈가 늘어날 수 있습니다.
그래서 제조사 매뉴얼에서 권장하는 접지 방식을 우선 따르는 것이 안전하고, 매뉴얼에 명시가 없다면 인버터측 한쪽 접지부터 시도해보고 개선이 부족할 때 양단접지로 바꿔보는 순서가 무난합니다.

설치 후에도 노이즈가 안 잡힐 때 체크리스트

현장에서 헷갈리는 것들 Q&A

Q1. 노이즈 필터를 안 달면 실제로 문제가 되나요?

A. 짧은 배선에 다른 기기가 없는 단순한 설비라면 당장 문제가 안 보일 수도 있습니다. 다만 같은 제어반에 PLC, 통신 모듈, 계측기가 함께 있는 대부분의 산업 현장에서는 노이즈 필터 없이 설치했다가 나중에 원인 모를 오작동을 겪는 경우가 많습니다. 완제품으로 수출하거나 인증이 필요한 설비라면 필터 없이는 시험 자체를 통과하지 못합니다.

Q2. 노이즈 필터와 서지보호기(SPD)는 같은 건가요?

A. 다릅니다. 노이즈 필터는 인버터 스위칭이 만드는 고주파 노이즈를 상시로 걸러내는 부품이고, 서지보호기(SPD)는 낙뢰나 개폐 서지처럼 순간적으로 큰 전압이 들어왔을 때 그 에너지를 대지로 흘려보내 기기를 보호하는 부품입니다. 다루는 주파수 대역과 동작 방식이 전혀 다르므로 하나로 다른 하나를 대신할 수 없습니다.

Q3. 노이즈 필터가 누전차단기를 오동작시킨다는 게 사실인가요?

A. 사실입니다. 필터 내부 커패시터가 케이스(접지)로 흘리는 누설전류 때문인데, 필터를 여러 대 쓰면 누설전류가 합산되어 감도전류가 낮은 누전차단기가 자주 트립될 수 있습니다. 그래서 인버터·노이즈 필터가 물린 회로에는 감도전류 200mA 이상의 지연형 누전차단기를 쓰는 것이 일반적입니다.

Q4. dv/dt 필터와 사인파 필터는 뭐가 다른가요?

A. 둘 다 인버터 출력측에 설치하지만 정도가 다릅니다. dv/dt 필터는 전압 상승 속도만 늦춰서 서지전압을 줄이는 정도이고, 사인파 필터는 파형 자체를 매끈한 정현파에 가깝게 바꿔줍니다. 케이블이 아주 길거나(100m 이상) 모터 절연등급이 낮은 구형 설비에는 사인파 필터가 더 안전합니다.

Q5. 페라이트 코어만 감아도 충분한가요?

A. 경미한 방사성 노이즈 문제라면 페라이트 코어만으로 개선되는 경우가 있습니다. 다만 전도성 노이즈나 심한 통신 오류처럼 근본적인 문제라면 페라이트 코어만으로는 부족하고, 입력측 라인 필터와 접지 보강이 함께 필요합니다. 페라이트 코어는 정식 필터의 대체재가 아니라 보완재로 보는 게 맞습니다.

Q6. 노이즈 필터를 달았는데도 노이즈가 계속되면 어떻게 하나요?

A. 필터 자체보다 설치 방법을 먼저 의심하세요. 필터와 인버터 사이 배선이 길지는 않은지, 접지가 짧고 굵게 잡혀 있는지, 입력·출력 배선이 분리돼 있는지부터 확인합니다. 이 세 가지가 다 맞는데도 문제가 남는다면 캐리어 주파수를 낮춰보거나, 감쇠특성이 더 좋은 상위 제품으로 교체하는 것을 검토합니다.

정리 — 오늘 확인할 것 하나

노이즈 필터는 인버터 스위칭이 만드는 전도성 노이즈를 막는 부품이고, 종류는 입력측 라인 필터·출력측 dv/dt 필터·사인파 필터·페라이트 코어 네 가지로 나뉩니다. 선정은 정격전류·정격전압을 맞추고 감쇠특성과 케이블 길이를 확인하는 순서면 충분합니다.

다만 필터를 제대로 골라도 설치가 부실하면 효과가 나지 않습니다. 필터-인버터 배선을 짧게, 접지를 최단거리·최대 굵기로, 입력·출력 배선을 분리하는 세 가지가 감쇠량 스펙보다 실제 효과를 더 크게 좌우합니다.

담당 설비 제어반을 열었을 때 노이즈 필터가 이미 달려 있다면, 오늘은 필터 접지선이 최단거리로 굵게 연결돼 있는지 하나만 확인해보세요. 스펙 좋은 필터를 사놓고 접지만 부실하게 잡아 효과를 못 보는 경우가 생각보다 많습니다.

노이즈 필터 제조사별 사양은 Schaffner 공식 사이트에서 필터 종류별 카탈로그와 삽입손실 그래프를 확인할 수 있습니다.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다. 현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
