모터 용량 계산 방법 (Feat.모터 용량 자동 계산기)
모터 용량 계산을 처음 해봤을 때, 인터넷을 뒤지다가 제조사 선정 소프트웨어만 잔뜩 나오고 정작 진짜 필요한 용량은 어떻게 계산하는지 알 수 없어 답답했던 기억이 납니다.
공식은 교과서에 있으나, 실제 어떻게 계산해서 산출하는지도 모르겠고. 결국 선배한테 물어물어 업무를 진행했고, 시간도 많이 걸렸습니다.
해당 포스팅은 모터 용량 계산 방법과 함께 컨베이어, 펌프, 팬, 일반 부하 4가지 경우를 공식부터 예제까지 순서대로 정리하고, 아래 계산기에 숫자만 넣으면 필요한 출력(kW)이 바로 나오도록 만들었습니다.
모터 용량 계산을 잘못하면 어떤 문제가 생기나
모터 용량 계산을 잘못되면 크게 두 가지 문제가 생깁니다.
용량이 너무 작으면 기동 실패, 과열, 과부하 차단기 트립이 반복되다가 결국 소손(burn-out)으로 이어집니다.
용량이 너무 크면 역률이 낮아지고 에너지 손실이 발생하며, 가변속 인버터를 쓰는 설비라면 진동·소음 문제가 생깁니다.
현장에서 가장 자주 보는 실수는 안전마진을 이유로 필요 출력의 2배짜리를 다는 경우입니다.
비용도 두 배, 전기요금도 올라가고, 역률 패널티까지 붙는 경우가 있습니다. 적정 용량 선정이 정확히 필요한 이유입니다.
같이 보면 좋은 글 : 모터의 원리 완전 정리

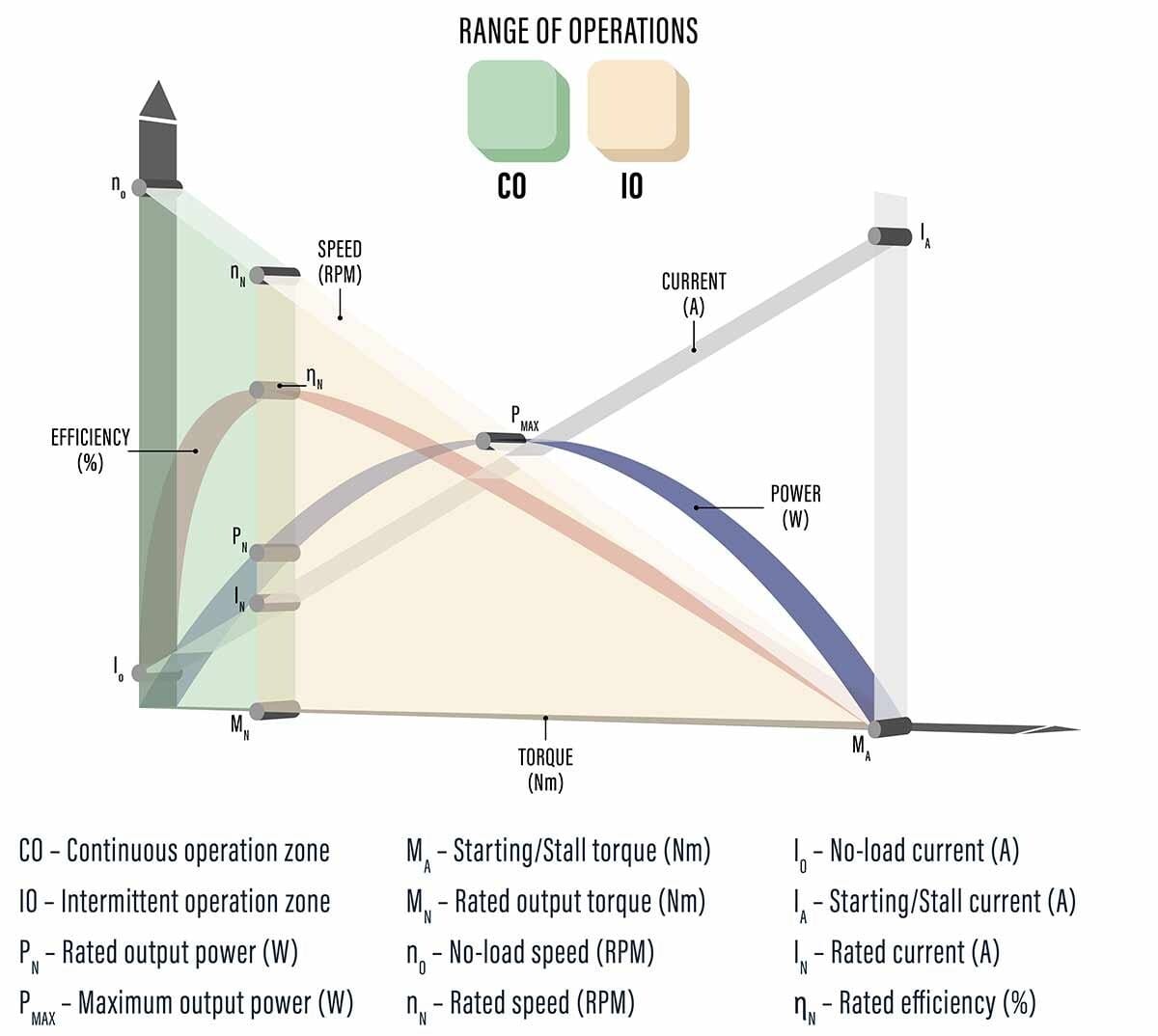

모터 용량 계산 기본 공식
모터에 필요한 출력(kW)은 토크(T)와 회전수(N)의 곱으로 결정됩니다.
기본 공식은 다음과 같습니다.
P [kW] = (T [N·m] × N [RPM]) / 9,550
여기에 서비스 팩터(SF)와 효율(η)을 반영하면:
P_required = (T × N / 9,550) × SF / η
9,550이라는 상수가 어디서 나왔는지 궁금한 분을 위해 간단히 설명하면, 각속도 ω = 2π × N / 60이고 P = T × ω이므로 P[kW] = T × 2π × N / (60 × 1,000)에서 분모 60,000 / 2π ≈ 9,549.3을 반올림한 값입니다. 직접 유도해보면 단위 환산 실수를 방지하는 데 도움이 됩니다.
토크를 모르는 경우, 힘(F)과 반경(r)으로 구할 수 있습니다: T = F × r
펌프나 팬처럼 유량과 압력이 주어지는 경우는 별도 공식을 씁니다. 아래 섹션에서 각각 다룹니다.
실전 모터 용량 계산기
부하 종류를 선택하고 조건을 입력하면 필요한 모터 출력(kW)과 추천 표준 용량이 자동으로 계산됩니다.
서비스 팩터와 효율도 조정이 가능합니다.
⚡ 모터 용량 계산기
모터 용량 계산 — 부하별 공식 4가지
부하의 성격에 따라 공식이 달라집니다.
어떤 공식을 써야 할지 모르면 아래 표에서 먼저 부하 종류를 확인하세요.
① 일반 부하 — 토크·RPM 직접 계산
토크와 회전수를 이미 알고 있거나, 기계 설계 사양서에서 값을 받은 경우입니다.
P [kW] = (T [N·m] × N [RPM]) / 9,550
예제: T = 80 N·m, N = 1,200 RPM → P = (80 × 1,200) / 9,550 = 10.05 kW

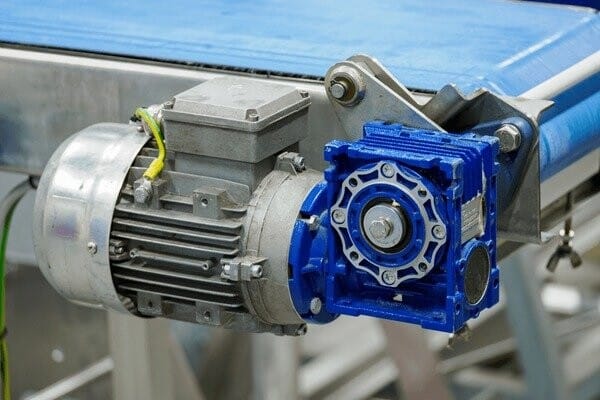

② 컨베이어 / 이송 장치
이송 하중(kg), 이송 속도(m/s), 마찰 계수를 알면 계산할 수 있습니다.
F [N] = m [kg] × g × μ
P [kW] = F × v [m/s] / 1,000
수평 컨베이어 마찰 계수 μ는 일반적으로 0.05~0.15입니다. 롤러 타입은 낮고, 슬라이딩 타입은 높습니다. 경사 컨베이어는 경사각에 따른 위치 에너지 항을 추가해야 합니다.
예제: m = 300 kg, v = 0.3 m/s, μ = 0.1 → F = 300 × 9.81 × 0.1 = 294.3 N → P = 294.3 × 0.3 / 1,000 = 0.088 kW → SF 1.25 / η 0.9 적용 시 → 0.122 kW → 표준 0.2 kW 선정

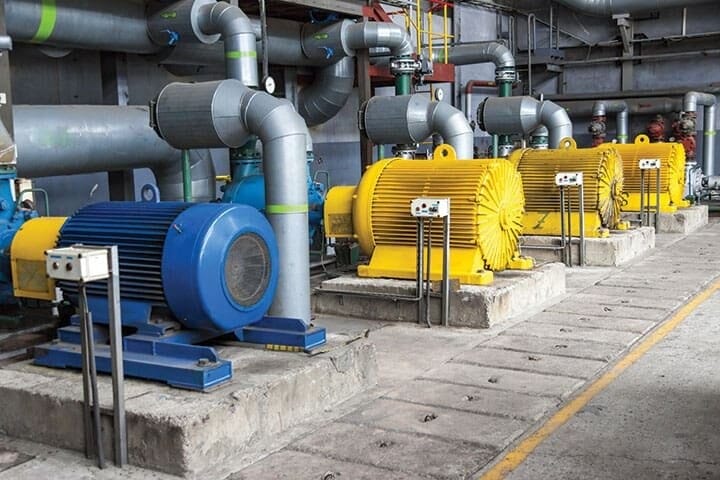

③ 펌프
유량(m³/min)과 전양정(m)으로 수동력(水動力)을 구한 뒤 펌프 효율로 나눕니다.
P [kW] = (ρ × g × Q × H) / (η_pump × 1,000)
≈ (9.81 × Q[m³/s] × H) / η_pump
Q[m³/s] = Q[m³/min] / 60
물(ρ = 1,000 kg/m³) 기준이며, 점성 유체는 보정이 필요합니다. 펌프 효율은 제조사 카탈로그에서 확인하되, 초기 선정 시 0.65~0.70으로 가정해도 됩니다.
예제: Q = 2 m³/min = 0.0333 m³/s, H = 30 m, η = 0.70 → P = (9.81 × 0.0333 × 30) / 0.70 = 14.0 kW → SF 1.25 / η 0.9 적용 시 → 19.4 kW → 표준 22 kW 선정
④ 팬 / 블로어
풍량(m³/min)과 정압(Pa)으로 계산합니다.
P [kW] = (Q [m³/s] × ΔP [Pa]) / (η_fan × 1,000)
Q[m³/s] = Q[m³/min] / 60
팬 효율은 원심팬 기준 0.55~0.70, 축류팬은 0.40~0.60입니다. 덕트 손실이 큰 경우 정압을 넉넉히 잡아야 합니다.
정압 레퍼런스: 산업용 배기팬 500~1,500 Pa, 공조(HVAC)용 200~800 Pa 수준이 일반적입니다.
예제: Q = 150 m³/min = 2.5 m³/s, ΔP = 800 Pa, η_fan = 0.60
→ P = (2.5 × 800) / (0.60 × 1,000) = 3.33 kW → SF 1.0 / η 0.90 적용 → 3.70 kW → 표준 3.7 kW 선정
서비스 팩터와 효율 적용법
계산으로 나온 이론 출력값을 그대로 쓰면 안 됩니다.
서비스 팩터(SF)와 모터 효율(η) 두 가지를 반드시 반영해야 합니다.
서비스 팩터(SF) — 부하 충격에 대한 여유율
| SF | 부하 특성 | 적용 예 |
|---|---|---|
| 1.0 | 균일 연속 부하 | 원심 펌프, 팬, 컴프레서 |
| 1.25 | 약한 충격·변동 부하 | 컨베이어, 교반기, 공작기계 |
| 1.5 | 중간 충격 부하 | 크러셔, 왕복 압축기, 호이스트 |
| 2.0 | 강한 충격·반복 부하 | 프레스, 파쇄기, 압연기 |

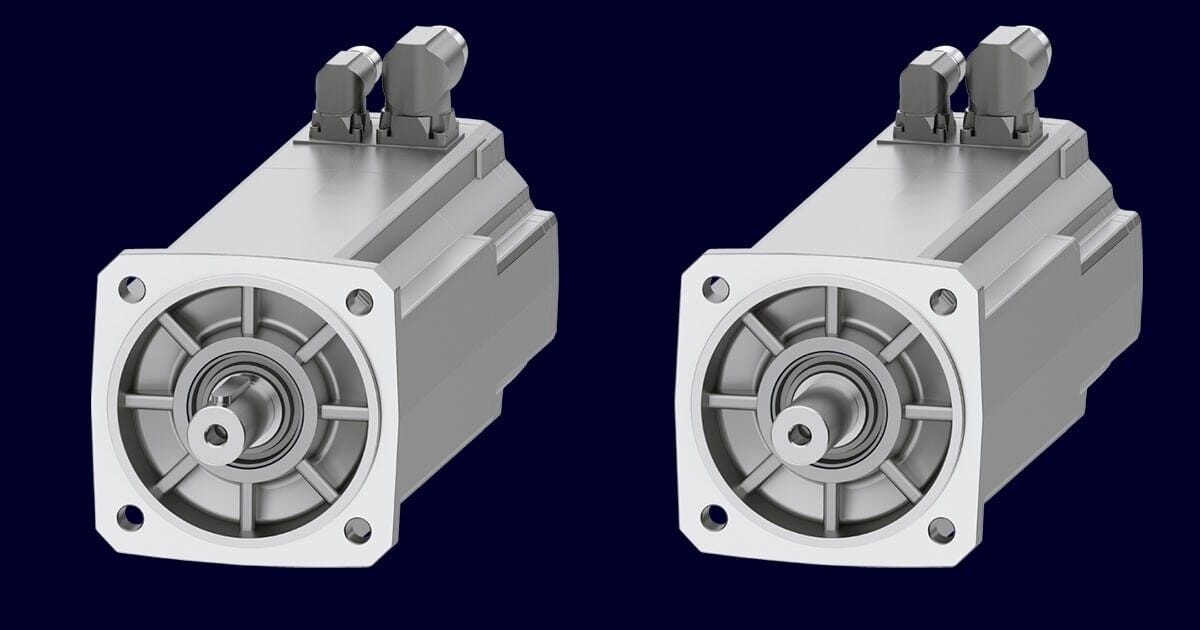

모터 효율 등급(IE 등급)과 η 적용 범위
2023년 이후 국내 산업용 모터는 IE2(고효율) 이상을 권장합니다. IE3 프리미엄 효율은 초기 비용이 다소 높지만, 연간 운전 시간이 2,000시간을 넘는 설비라면 2~3년 내 회수가 가능합니다.
이 글의 공식에서 η는 모터 전기 효율만을 의미합니다. V-벨트(η ≈ 0.94~0.96)나 기어 감속기(평기어 η ≈ 0.97~0.99, 웜 기어 η ≈ 0.50~0.85)를 사용한다면, 전달 효율을 별도로 곱해야 합니다. 예를 들어 V-벨트 구동이면 계산된 P_required를 0.95로 한 번 더 나누는 식입니다.
| 등급 | 명칭 | 대략 효율(4극, 11kW 기준) | 비고 |
|---|---|---|---|
| IE1 | 표준 효율 | 85~88% | 구형, 신규 설계 비권장 |
| IE2 | 고효율 | 89~91% | 현재 기본 사양 |
| IE3 | 프리미엄 효율 | 91~93% | 연속 운전 설비 권장 |
| IE4 | 슈퍼 프리미엄 | 93~95% | 서보·특수 모터 |
표준 모터 용량 선정 기준표
계산 후 나온 P_required 값을 아래 표에서 찾아 그 이상인 최소 표준 용량을 선택합니다.
일반적으로 계산값의 1.0~1.2배인 표준 용량이 적정합니다. 2배 이상이 되면 역률과 효율이 저하됩니다.
주의 — SF와 표준 용량 올림의 이중 적용: SF를 1.5로 잡은 뒤 표준 용량으로 큰 폭으로 올림하면, 결과적으로 필요 출력의 2배 이상짜리 모터가 붙는 경우가 생깁니다. SF는 부하 특성에 맞게 선택하고, 표준 용량 올림폭은 1단계(바로 위 용량)를 넘지 않는 게 원칙입니다. 불확실하다면 SF를 먼저 검증하고, 표준 용량 올림은 최소로 유지하세요.
| 계산 필요 출력 (kW) | 선정 표준 용량 (kW) | 비고 |
|---|---|---|
| ~ 0.1 | 0.1 | |
| 0.1 ~ 0.2 | 0.2 | |
| 0.2 ~ 0.4 | 0.4 | |
| 0.4 ~ 0.75 | 0.75 | |
| 0.75 ~ 1.5 | 1.5 | |
| 1.5 ~ 2.2 | 2.2 | |
| 2.2 ~ 3.7 | 3.7 | |
| 3.7 ~ 5.5 | 5.5 | |
| 5.5 ~ 7.5 | 7.5 | |
| 7.5 ~ 11 | 11 | |
| 11 ~ 15 | 15 | |
| 15 ~ 18.5 | 18.5 | |
| 18.5 ~ 22 | 22 | |
| 22 ~ 30 | 30 | |
| 30 ~ 37 | 37 | |
| 37 ~ 45 | 45 | |
| 45 ~ 55 | 55 | |
| 55 ~ 75 | 75 |
외부 참고:

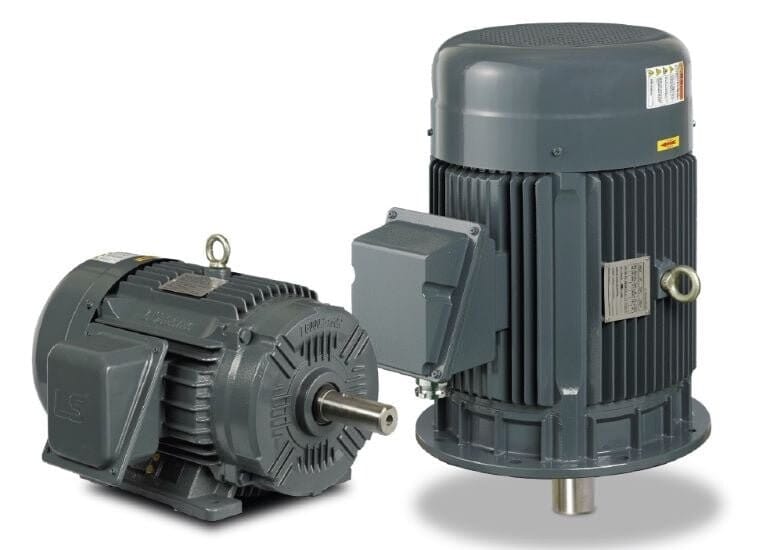

- LS ELECTRIC 표준 모터 카탈로그 — 제품별 효율 곡선과 사양표
- 한국에너지공단 — 고효율 기자재 인증 기준 및 IE 등급별 효율 기준치
- 한국모션제어산업협회 — 모터 기술 기준 및 선정 가이드라인
자주 묻는 질문 & 트러블슈팅 FAQ
Q1. 계산해보니 2.8 kW가 나왔는데 3.7 kW를 선정해야 하나요, 2.2 kW는 안 되나요?
2.8 kW는 SF와 효율을 이미 반영한 값이라면 2.2 kW는 부족합니다. 표준 용량에서 그 이상인 최소값인 3.7 kW를 선정하세요. 다만 SF를 아직 곱하지 않은 이론값이라면, SF를 적용한 최종값이 2.2 kW 이하인지 먼저 확인하세요.
Q2. 인버터(VFD)를 쓸 때는 용량 계산이 달라지나요?
기본 계산은 동일합니다. 다만 인버터로 저속 운전이 잦다면, 저속에서 모터 냉각 성능이 떨어지기 때문에 SF를 1단계 높여 선정하거나 강제 냉각 팬이 있는 모터를 선택하세요. 또한 인버터 자체 효율(보통 0.95~0.98)도 고려하면 더 정확합니다.
Q3. 모터가 자꾸 과부하 트립됩니다. 용량이 작은 건가요?
반드시 용량 문제는 아닙니다. 우선 실제 부하 전류를 측정해보세요. 부하 전류가 정격의 90% 이상이라면 용량 증가를 검토하세요. 하지만 기동 시만 트립된다면 기동 토크 부족 문제이며, 기동 방식(Y-Δ, 소프트 스타터, 인버터)을 바꾸는 게 먼저입니다. 기동 전류는 정격의 5~7배까지 올라갑니다.
Q4. 기어 모터를 쓸 때 용량 계산은 어떻게 하나요?
출력 측(부하 측) 토크와 속도로 계산한 뒤, 기어 효율(일반 기어 0.90~0.95, 웜 기어 0.50~0.85)로 나눠서 입력 측(모터 측) 필요 출력을 구합니다. 웜 기어 감속기는 효율이 낮기 때문에 용량을 넉넉히 잡아야 합니다.
Q5. 단상 220V와 3상 220V/380V 모터 선정 기준이 다른가요?
동일한 kW 출력 기준으로 계산하면 됩니다. 다만 국내 저압 전력 계약에서 단상 공급은 통상 2.2 kW 이하 설비에 적용되며, 그 이상은 3상 계약이 필요합니다. 단상 모터는 기동 특성이 나쁘고 구조상 출력 한계도 있어 연속 운전 설비에는 적합하지 않습니다. 동력 설비 없이 단상만 있는 현장이라면 단상 인버터 → 3상 모터 구성도 가능합니다.
Q6. 모터 용량 계산 단위가 헷갈립니다. kW와 HP는 어떻게 변환하나요?
국내에서는 kW(킬로와트)가 표준이지만, 구형 설비나 외산 장비 사양서에는 HP(마력)가 쓰이는 경우가 있습니다. 변환 공식은 다음과 같습니다: 1 HP = 0.746 kW, 반대로 1 kW = 1.341 HP. 예를 들어 5 HP 모터는 5 × 0.746 = 3.73 kW이므로 3.7 kW 표준 용량에 해당합니다.
Q7. 3상 모터 용량 계산 시 전류는 어떻게 추정하나요?
현장에서 차단기나 전선 굵기를 빠르게 추정할 때 쓰는 간이 공식이 있습니다: I[A] ≈ P[kW] × 2 (380V 기준). 예를 들어 11 kW 모터라면 정격 전류는 약 22 A로 추정할 수 있습니다. 정확한 값은 제조사 명판에서 확인하세요. 차단기는 정격 전류의 1.25~1.5배로 선정합니다.
