기계 사양 설계를 하다보면 모터 선정이 쉬운 것 같으면서도 고민이 되는 때가 많습니다.

사실 서보모터를 쓰면 정확하고 빠르지만 단순 컨베이어에 서보를 달면 비용이 5~10배 올라갑니다. 반대로 빠른 가감속이 필요한 픽&플레이스 장비에 유도 전동기를 붙이면 정확한 위치 조정이 안되서 문제가 됩니다.

이 글에서는 어떤 용도에 어떤 모터를 고를지, 그 판단 기준과 실제 계산 과정을 단계별로 정리했습니다.

이 글에서 다루는 내용: ① 토크·출력 계산 공식과 수치 예시(컨베이어·볼스크류), ② 관성비 계산과 감속기 선정, ③ 용도별 모터 종류 판단 트리, ④ 발행 전 5단계 체크리스트. 처음 모터를 선정하는 분도, 기존 설비 트러블을 해결하려는 분도 해당 글이 모터 선정에 도움이 되었으면 좋겠습니다.

LS ELECTRIC 산업용 서보 모터 제품
▲ 미쓰비시 서보모터 드라이브 — 산업 자동화 모터 선정의 대표적 선택지

모터 선정 전 반드시 확인할 4가지 운전 조건

모터를 고르기 전에 먼저 설비가 무엇을 요구하는지 명확히 해야 합니다. 공식을 쓰기 전에 이 4가지를 먼저 정리하세요.

① 부하의 특성 — 어떤 힘이 필요한가

부하 4가지 유형
정토크 부하 — 컨베이어, 이송 스크류: 속도와 관계없이 토크 거의 일정
2승 저감 토크 부하 — 펌프, 팬, 블로어: 토크 ∝ 속도² → 인버터 절전 효과 극대
정출력 부하 — 권취기, 와인더: 속도가 올라갈수록 토크 감소
충격 부하 — 프레스, 압연기: 순간 피크 토크가 정격의 3~10배
  • 펌프·팬에는 인버터+유도 전동기 조합이 가장 효율적입니다. 유량을 절반으로 줄이면 소비 전력이 1/8로 떨어집니다.
  • 충격 부하 설비는 플라이휠이나 감속기를 추가해 순간 토크를 완충하거나, 피크 토크 여유율이 큰 모터를 선택해야 합니다.

② 운전 패턴 — 어떻게 움직이는가

패턴특징고려 사항
연속 운전24시간 정속 회전정격 토크 이하 사용, 발열 관리
단속 운전기동·정지 반복실효(RMS) 토크로 용량 선정
위치 결정 반복이동 → 정지 → 다시 이동가감속 토크 계산 필수, 서보·스테퍼 검토
고빈도 기동1분에 수십 회 ON/OFF과열 주의 — 서보나 인버터 구동 검토

③ 정밀도 요구 수준

  • 위치 반복 정도 ±0.1mm 이상 허용: 유도 전동기 + 인버터 또는 스테퍼로 충분
  • ±0.01mm 이하 고정밀: 서보 모터 필수 (고분해능 인코더 조합)
  • 연속 속도 제어 (정밀 불요): 인버터 + 유도 전동기가 가장 경제적

④ 환경 조건

  • 분진·수분 환경: IP65 이상 모터 → 방수·방진 규격 확인 필수
  • 폭발 위험 구역: 방폭(Ex) 모터 — IEC/KS 규격 별도 적용
  • 저온(-20°C 이하): 저온용 그리스, 절연 등급 F 이상 선택
  • 고온(주변 40°C 초과): 정격 출력을 5~10% 감용

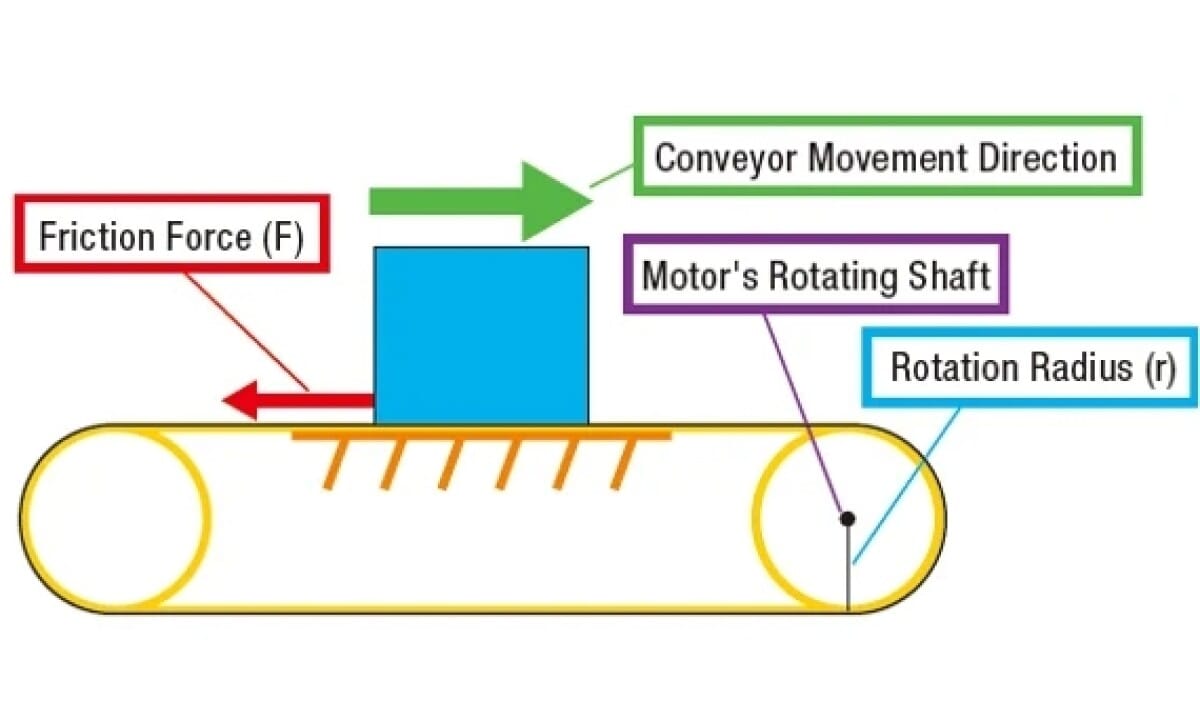

컨베이어 모터 토크 부하 계산 다이어그램
▲ 컨베이어 부하 구성 — 이송력·토크·출력 계산의 기본 구조

모터 선정 ① 토크와 출력 계산 — 핵심 공식과 실전 예시

모터 선정의 첫 번째 관문은 필요한 토크와 출력을 계산하는 것입니다. 이걸 틀리면 모터가 너무 작아서 못 돌거나, 불필요하게 크게 골라 비용이 올라갑니다.

기본 토크·출력 공식

핵심 공식 3가지

① 출력 P (kW) = T × ω = T × (2π × N / 60)
  T = 토크(Nm), N = 회전속도(rpm)

② 컨베이어 이송 토크 T (Nm) = F × r
  F = 부하력(N) = m × g × μ, r = 롤러 반경(m)

③ 가감속 토크 Ta (Nm) = J × α = J × (ΔN × 2π) / (60 × t)
  J = 관성 모멘트(kg·m²), t = 가감속 시간(s)

실전 계산 예시 — 수평 컨베이어

조건: 총 부하 200kg, 컨베이어 속도 0.5m/s, 롤러 직경 100mm, 마찰계수 0.1

① 이송력 F = 200 × 9.8 × 0.1 = 196 N
② 이송 토크 T = 196 × 0.05 = 9.8 Nm
③ 롤러 회전속도 N = (0.5 / (π × 0.1)) × 60 ≒ 95 rpm
④ 필요 출력 P = 9.8 × (2π × 95/60) ≒ 0.097 kW

→ 0.1kW(100W) 모터 선정, 여유율 1.2 적용 시 0.12kW → 0.2kW 규격 선택

⚠️ 여유율(Service Factor) 반드시 적용
계산값 그대로 선정하면 기동 토크 부족, 전압 강하 시 트립 등 문제가 생깁니다.
일반 기계: ×1.2~1.5 / 충격 부하: ×2.0 이상

단속 운전 — 실효(RMS) 토크 계산

기동·정지를 반복하는 단속 운전에서는 단순 최대 토크가 아닌 실효 토크(T_rms)로 모터 용량을 결정해야 합니다. 피크가 높아도 운전 시간이 짧으면 발열이 적기 때문입니다.

실효 토크 T_rms = √[(T₁² × t₁ + T₂² × t₂ + T₃² × t₃) / (t₁ + t₂ + t₃ + t₄)]
T₁=가속 토크, t₁=가속 시간 / T₂=정속 토크, t₂=정속 시간 / T₃=감속 토크, t₃=감속 시간 / t₄=정지 시간

T_rms ≤ 모터 정격 토크 조건을 만족해야 합니다

RMS 토크 수치 예시

가속: T₁ = 15Nm × t₁ = 2s  |  정속: T₂ = 5Nm × t₂ = 3s  |  감속: T₃ = 10Nm × t₃ = 2s  |  정지: t₄ = 1s

T_rms = √[(15² × 2 + 5² × 3 + 10² × 2) / (2 + 3 + 2 + 1)]
      = √[(450 + 75 + 200) / 8]
      = √[725 / 8]
      = √90.6 ≒ 9.5Nm

→ 피크 토크는 15Nm이지만 모터 정격 토크는 9.5Nm 이상이면 충분합니다. 10Nm 정격 모터로 선정 가능.

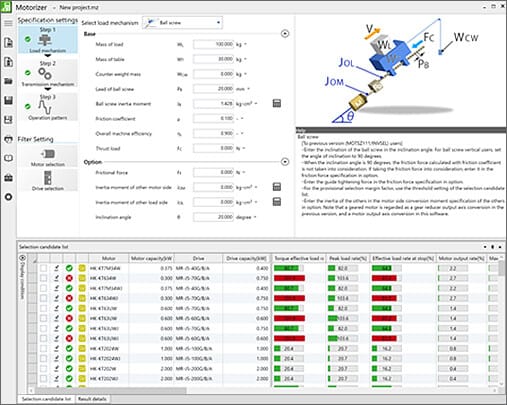

미쓰비시 Motorizer 서보 용량 선정 툴
▲ 미쓰비시 Motorizer — 기계 구성 입력 후 자동으로 모터 용량과 관성비 계산

모터 선정 ② 관성비 계산 — 서보·스테퍼 선정의 핵심

서보 모터나 스테퍼 모터를 선정할 때 토크만큼 중요한 것이 관성비(Inertia Ratio)입니다. 관성비가 너무 높으면 서보가 진동하거나 오버슈트가 커져서 정밀한 위치 결정이 안 됩니다. 현장에서 “서보가 흔들린다”는 문제의 절반 이상이 관성비 문제입니다.

관성비 계산 공식

관성비 = JL / JM
JL = 부하 관성 모멘트(kg·m²), JM = 모터 자체 관성(카탈로그 값)

원통형 부하: JL = ½ × m × r²
원반(디스크): JL = ½ × m × r²
직선 이동 부하(볼스크류): JL = m × (lead / 2π)²

허용 기준:
  일반 서보: JL/JM ≤ 5배
  고응답 서보(반도체·LCD): JL/JM ≤ 3배
  스테퍼: JL/JM ≤ 10배

관성비 초과 시 해결 방법

방법효과비용/복잡도
감속기 추가감속비 n:1 → 부하 관성 1/n² 감소중간 — 가장 효과적
더 큰 모터 선택JM 증가 → 비율 감소높음 — 단순하지만 비용 상승
부하 경량화JL 직접 감소설계 변경 필요
게인 튜닝 하향진동 억제 (응답성 희생)낮음 — 임시 처방

볼스크류 이송 장치 관성 계산 예시

조건: 부하 질량 10kg, 볼스크류 리드(Lead) 5mm = 0.005m, 볼스크류 자체 관성 무시

부하 관성 JL = m × (lead / 2π)² = 10 × (0.005 / 6.283)² = 10 × (7.96×10⁻⁴)² ≒ 6.33×10⁻⁶ kg·m²

예시 서보 모터 JM = 1.77×10⁻⁵ kg·m² (100W급 일반적 값)

관성비 = 6.33×10⁻⁶ / 1.77×10⁻⁵ ≒ 0.36배 → 매우 양호

→ 리드가 작을수록 (lead / 2π)²가 작아져 관성비에 유리합니다. 단, 리드가 작으면 이송 속도도 느려지므로 속도와 관성비를 함께 검토해야 합니다.

감속기 실전 팁: 감속기를 쓸 때 감속비 1:2면 부하 관성이 1/4로, 1:3이면 1/9로 줄어듭니다.
관성비 20배짜리 부하에 1:5 감속기를 달면 → 20 ÷ 25 = 0.8배로 단번에 해결됩니다.

용도별 모터 종류 선택 기준 — 판단 트리

이론 계산이 끝났다면 이제 어떤 종류의 모터를 쓸지 결정할 차례입니다. 아래 판단 트리를 순서대로 따라가면 대부분의 상황에서 올바른 방향을 잡을 수 있습니다.

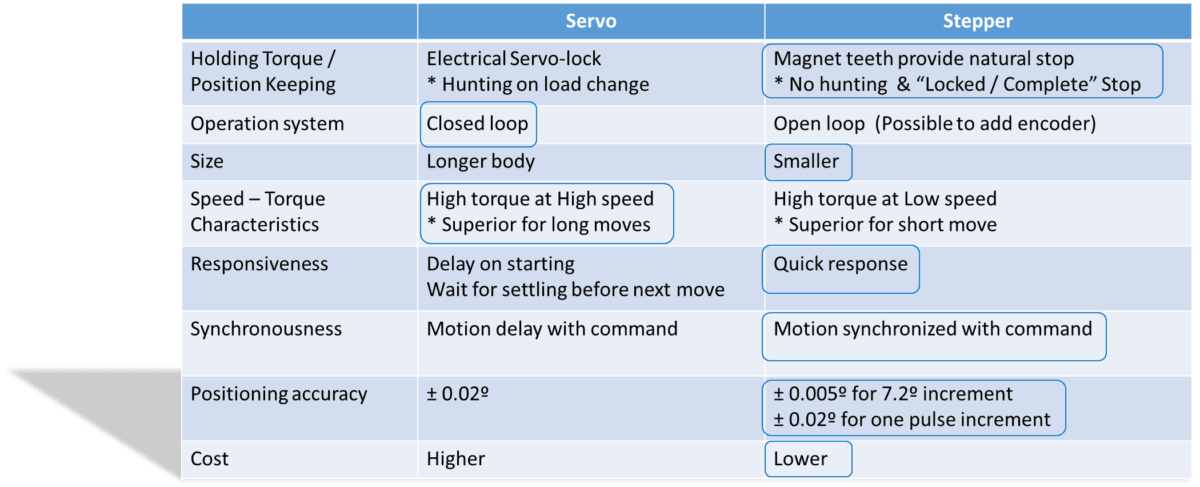

산업용 모터 종류별 선정 비교
▲ 용도별 모터 선택 — 서보·스테퍼·유도 전동기의 핵심 차이

모터 선정 판단 기준 요약표

판단 질문YES → 이 모터NO → 다음 단계
정밀 위치 결정(±0.01mm 이하)이 필요한가?서보 모터다음 질문으로
인코더 없이 펄스로 위치를 제어해도 되는가?스테퍼 모터
(500rpm 이하, 저부하)
다음 질문으로
속도 제어가 필요하고 위치 정밀도는 낮아도 되는가?인버터 + 유도 전동기
(펌프·팬·컨베이어)
다음 질문으로
고정속 단순 회전이고 비용이 최우선인가?유도 전동기 (직입 기동)
소형 기기·이동형 장치이고 DC 전원을 쓰는가?BLDC 또는 DC 브러시 모터

용도별 추천 모터 정리

용도추천 모터이유
컨베이어, 펌프, 팬유도 전동기 + 인버터저렴·내구성·절전 효과 극대
로봇 암, 픽&플레이스서보 모터고속·고정밀 위치 결정 필수
3D 프린터, 소형 CNC스테퍼 모터저속 정밀, 저비용 구현
전동 공구, 드론 모터BLDC 모터소형·경량·고rpm·긴 수명
프레스, 권취기(와인더)서보 모터 (토크 제어)장력·토크 정밀 제어 필요
에어 컴프레서, 믹서유도 전동기 (직입)고정속, 내구성, 최저 비용
AGV, 자율 이동 로봇BLDC + 서보 혼용주행=BLDC, 암=서보로 분리

모터 선정 5단계 체크리스트

현장에서 직접 써먹는 체크리스트입니다. 이 순서대로 따라가면 어지간한 실수는 걸러낼 수 있습니다.

STEP 1 — 부하 분석
☐ 부하 종류 확인 (정토크·2승 저감·정출력·충격)
☐ 필요 토크 계산 (이송력 × 반경 or F × r)
☐ 운전 속도 범위 확정 (최소·정격·최대 rpm)
☐ 운전 패턴 확인 (연속·단속·위치결정 반복)
STEP 2 — 모터 종류 결정
☐ 위치 정밀도 요구 수준 → 서보·스테퍼·유도 전동기 분기
☐ 전원 조건 (3상 AC / 단상 AC / DC)
☐ 설치 환경 (IP 등급, 온도, 방폭 여부)
STEP 3 — 용량 계산
☐ 정속 토크 계산 후 여유율 1.2~1.5 적용
☐ 가감속 토크 계산 (J × α)
☐ 단속 운전이면 실효(RMS) 토크 계산
계산 토크 × 여유율 ≤ 모터 정격 토크 확인
STEP 4 — 관성비 확인 (서보·스테퍼 해당)
☐ 부하 관성 JL 계산 (모양별 공식 적용)
☐ 모터 카탈로그에서 JM 확인
JL/JM ≤ 5배 (서보) / 10배 (스테퍼) 확인
☐ 초과 시 감속기 추가 또는 상위 용량으로 변경
STEP 5 — 주변 기기 및 최종 확인
☐ 드라이버·인버터 용량 확인 (모터 정격 전류의 1.0~1.1배 인버터 선택 — 예: 0.75kW 모터 → 0.75kW 또는 1.5kW 인버터, 빈번한 기동·정지 시 한 등급 위 권장)
☐ 전원 용량 및 배선 굵기 확인
☐ 제동 저항 필요 여부 (수직 이송·회생 제동)
☐ 기동 전류 서지로 인한 보호 회로 확인
제조사 선정 툴(Motorizer 등)로 최종 검증

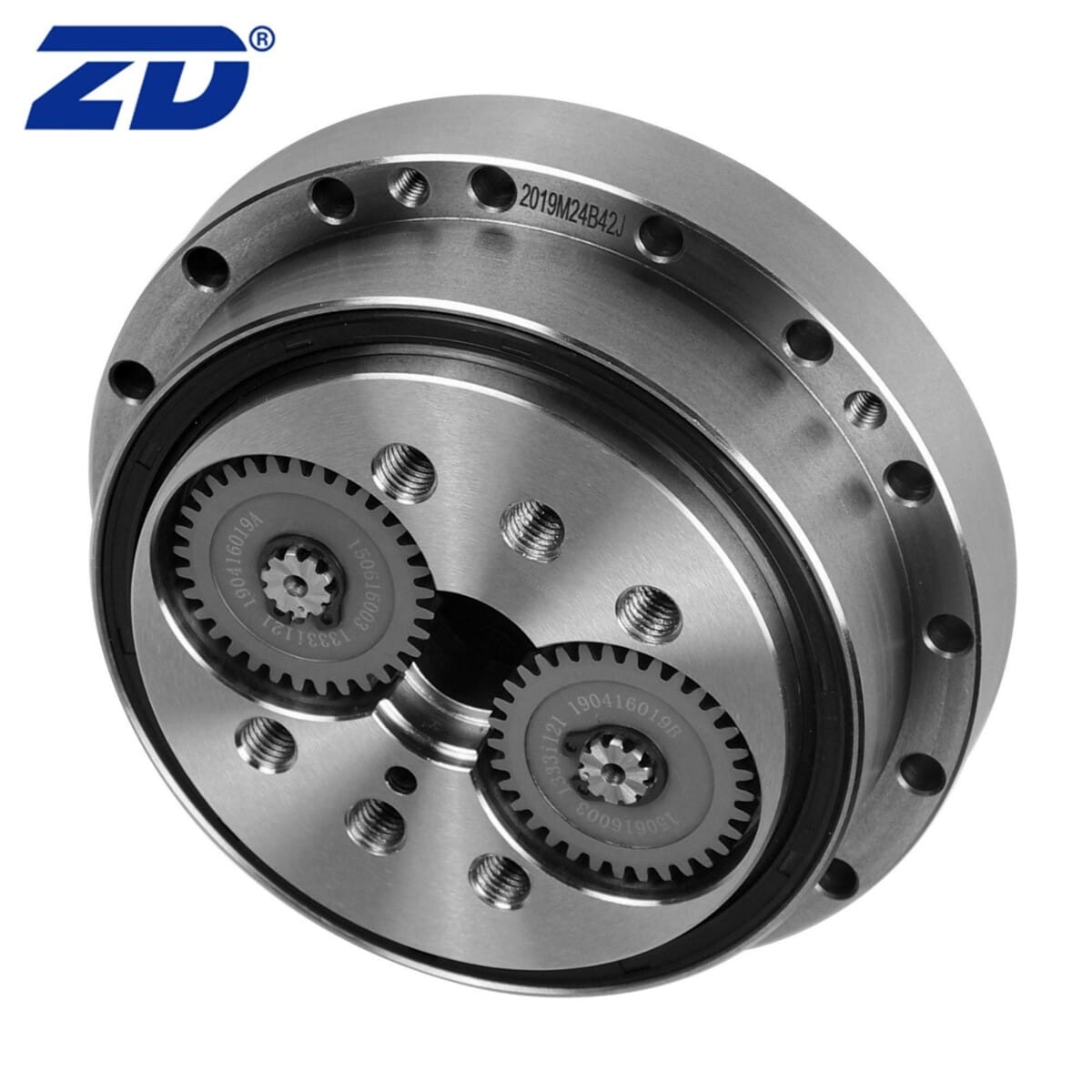

산업용 감속기 기어박스 모터 연결
▲ 감속기(기어박스) 조합 — 관성비 초과 시 감속비로 부하 관성 1/n² 감소

제조사별 선정 도구 및 실무 팁

계산이 맞았는지 최종 확인하는 가장 빠른 방법은 제조사 선정 툴을 활용하는 것입니다. 무료로 제공되며 계산 결과를 PDF로 출력해 사양서에 첨부할 수도 있습니다.

주요 제조사 선정 툴

제조사툴 이름특징접속 방법
미쓰비시 전기MotorizerMR-J4·MR-J5 서보 전용. 기계 구성 입력 → 자동 용량 계산kr.mitsubishielectric.com
LS ELECTRICiMC 선정 툴서보·인버터 통합. 한국어 지원 우수ls-electric.com
오리엔탈모터Oriental Motor 선정 가이드스테퍼·BLDC 중소형 특화orientalmotor.co.kr
닛세이계산 선정 툴기어드 모터 특화, 감속비까지 자동 계산sentei.nissei-gtr.co.jp/korea

실무에서 자주 놓치는 3가지

  1. 전압 강하 시 기동 토크 부족: 전압이 10% 낮아지면 토크는 약 19% 감소합니다. 말단 부하라면 전압 강하를 미리 반영해 모터를 한 등급 크게 선택하세요.
  2. 수직 이송 제동 저항 누락: 수직 승강 설비는 하강 시 모터가 발전기 역할(회생)을 합니다. 제동 저항이 없으면 인버터 과전압 트립이 발생합니다.
  3. 모터 입력 허용 주파수 범위: 서보를 최고 속도 근처에서 연속 운전하면 과열됩니다. 정격의 80% 이하에서 상시 운전하도록 여유를 두세요.

관련 내용: 모터의 원리 완전 정리 — AC·DC·서보·스테퍼 종류 및 작동 원리

외부 링크: 미쓰비시 Motorizer 서보 용량 선정 툴

자주 묻는 질문 & 트러블슈팅 FAQ

Q. 모터 용량 선정 시 여유율을 얼마나 줘야 하나요?
일반 기계는 계산 토크의 1.2~1.5배가 기본입니다. 충격 부하(프레스, 컨베이어 기동)나 빈번한 기동·정지 반복 설비는 2배 이상을 권장합니다. 여유율을 너무 크게 잡으면 역률·효율이 떨어지므로 표준 규격 중 가장 가까운 상위 값을 고르면 됩니다.
Q. 서보 모터인데 진동이 잡히지 않습니다. 어디서 시작해야 하나요?
먼저 관성비를 확인하세요. 관성비가 5배를 넘는다면 게인을 아무리 조정해도 진동이 잡히기 어렵습니다. 감속기 추가 또는 상위 용량 모터로 교체가 근본 해결책입니다. 관성비가 정상이라면 가속 시간을 20~30% 늘려보고, 그래도 안 되면 제조사 드라이버의 오토 튜닝 기능을 활용하세요.
Q. 스테퍼 모터를 쓰다가 서보로 바꿔야 할 시점은 언제인가요?
다음 중 하나라도 해당되면 서보 전환을 검토하세요: ① 탈조가 반복 발생 ② 500rpm 이상 고속 필요 ③ 위치 정밀도 ±0.05mm 이하 요구 ④ 토크 부족으로 용량을 계속 올려야 하는 상황. 스테퍼의 단가 이점은 이런 상황에서는 사라집니다.
Q. 인버터 없이 유도 전동기를 기동하면 어떻게 되나요?
직입 기동 시 기동 전류가 정격의 5~8배 흐릅니다. 작은 설비에서는 크게 문제 없지만, 22kW 이상 대용량 모터는 전압 강하로 다른 설비에 영향을 줄 수 있습니다. Y-Δ 기동, 소프트 스타터, 또는 인버터 기동을 검토하세요.
Q. 감속기가 달린 모터 선정 시 토크 계산은 어떻게 하나요?
모터 출력 토크 × 감속비 × 기어 효율(보통 0.9~0.95) = 출력 토크입니다. 예를 들어 1Nm 모터 + 1:10 감속기(효율 0.9) → 출력 토크 9Nm. 단, 속도는 반대로 1/10로 줄어듭니다. 토크는 많이 필요하지만 속도는 낮아도 되는 설비에 적합합니다.

본 글은 일반적인 기술 정보 제공을 목적으로 작성되었으며, 실제 설계 및 시공 시에는 반드시 자격을 갖춘 전문가와 상담하시기 바랍니다. 현장 조건과 법규에 따라 적용 방법이 달라질 수 있습니다.
