유압 실린더, 처음 다룰 때 가장 많이 하는 실수가 뭔지 아십니까? 공압 실린더와 똑같이 생각하는 겁니다. 구조는 비슷해 보이지만, 유압 실린더는 압력이 10~35MPa까지 올라가고 오일이 개입되기 때문에 선정 기준과 유지보수 방식이 완전히 달라집니다. 저도 처음에 “실린더니까 비슷하겠지” 했다가 씰 파손으로 오일이 뿜어져 나오는 경험을 했습니다. 이 글은 그 이후 현장 경험을 통해 직접 겪으면서 알게 된 것들을 실용적으로 정리했습니다.

유압 실린더란 — 공압과 뭐가 다른가

유압 실린더는 오일의 압력 에너지를 직선 왕복 운동으로 변환하는 액추에이터입니다. 원리는 공압 실린더와 같지만, 작동 유체가 공기 대신 유압 오일이고 사용 압력이 훨씬 높습니다.

공압이 0.4~0.7MPa(4~7bar) 범위에서 작동한다면, 유압은 보통 7~35MPa 범위를 씁니다. 산업 현장에서는 대부분 14~21MPa가 표준 작동 압력입니다. 같은 보어 직경이라도 유압은 공압보다 수십 배 강한 힘을 낼 수 있습니다. Ø63mm 실린더 기준으로 공압은 약 1,558N(약 159kgf), 유압 21MPa에서는 약 65,000N(6,600kgf)이 넘습니다. 이 차이가 프레스, 굴삭기, 제철 설비 같은 중하중 장비에서 유압을 선택하는 이유입니다.

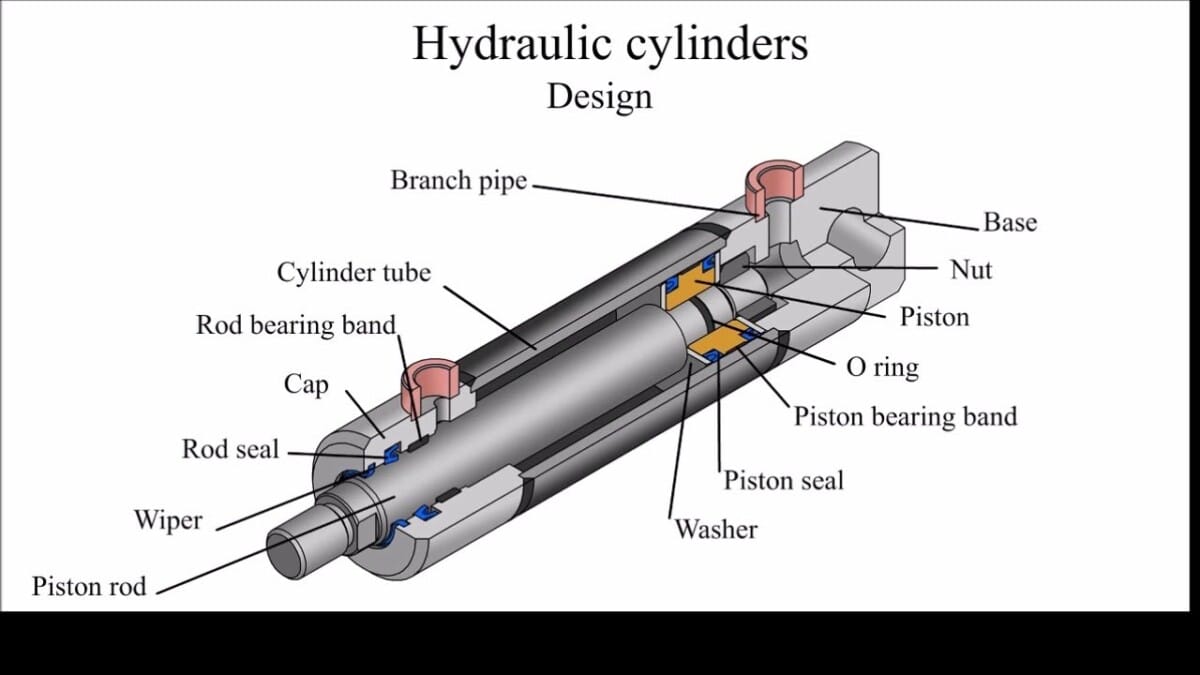

핵심 구성 요소는 실린더 배럴, 피스톤, 피스톤 로드, 실린더 헤드(엔드 캡), 씰 패키지로 이루어져 있으며, 오일 누출 방지를 위한 씰 시스템이 공압에 비해 훨씬 정밀하게 설계되어 있습니다.

관련 글: 에어 실린더 종류 및 구조 완전 정리와 함께 보면 공압·유압 차이가 더 명확하게 이해됩니다.

유압 실린더 종류 5가지와 현장 적용

유압 실린더는 구조와 작동 방식에 따라 크게 5가지로 나뉩니다. 현장에서 실제로 많이 쓰이는 순서로 정리했습니다.

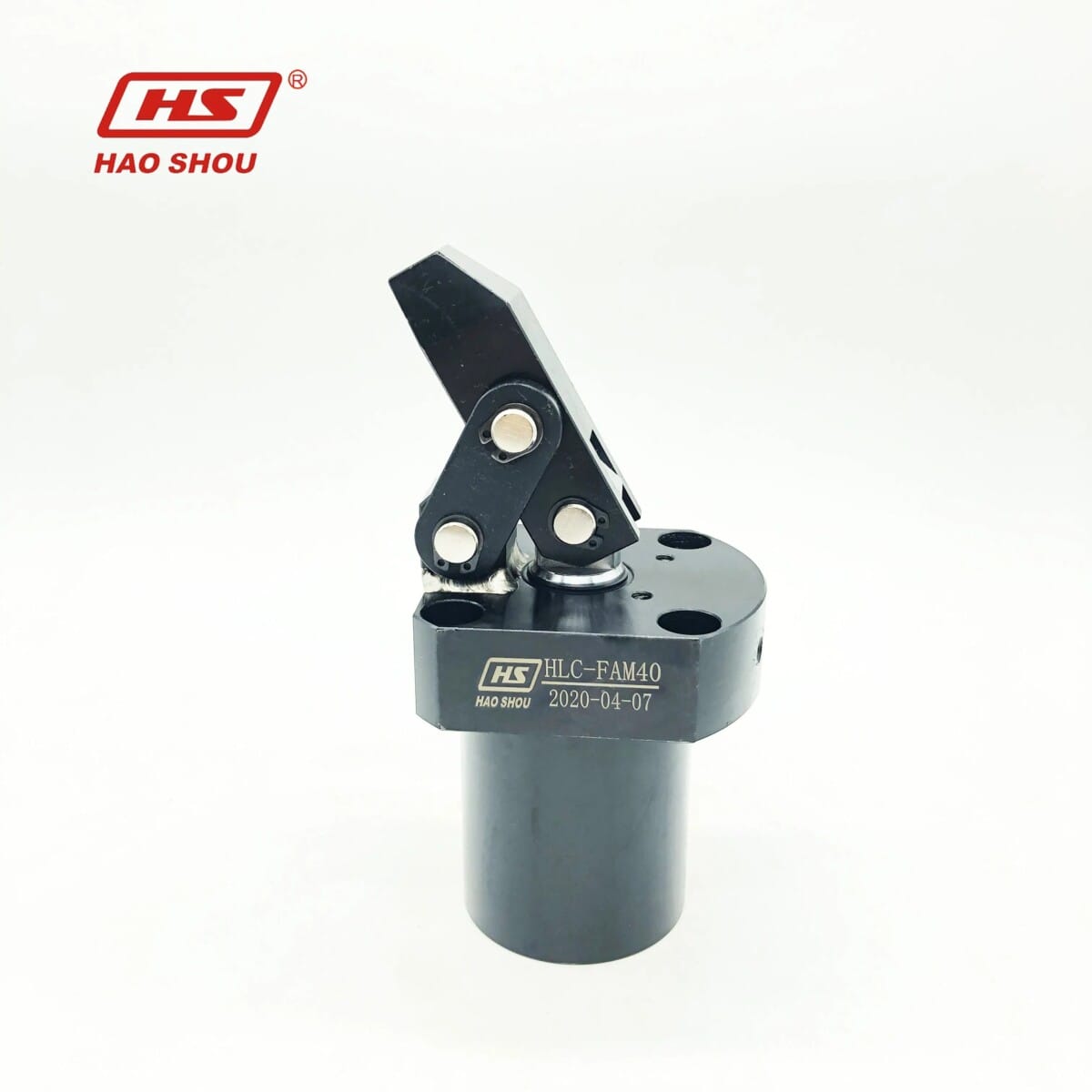

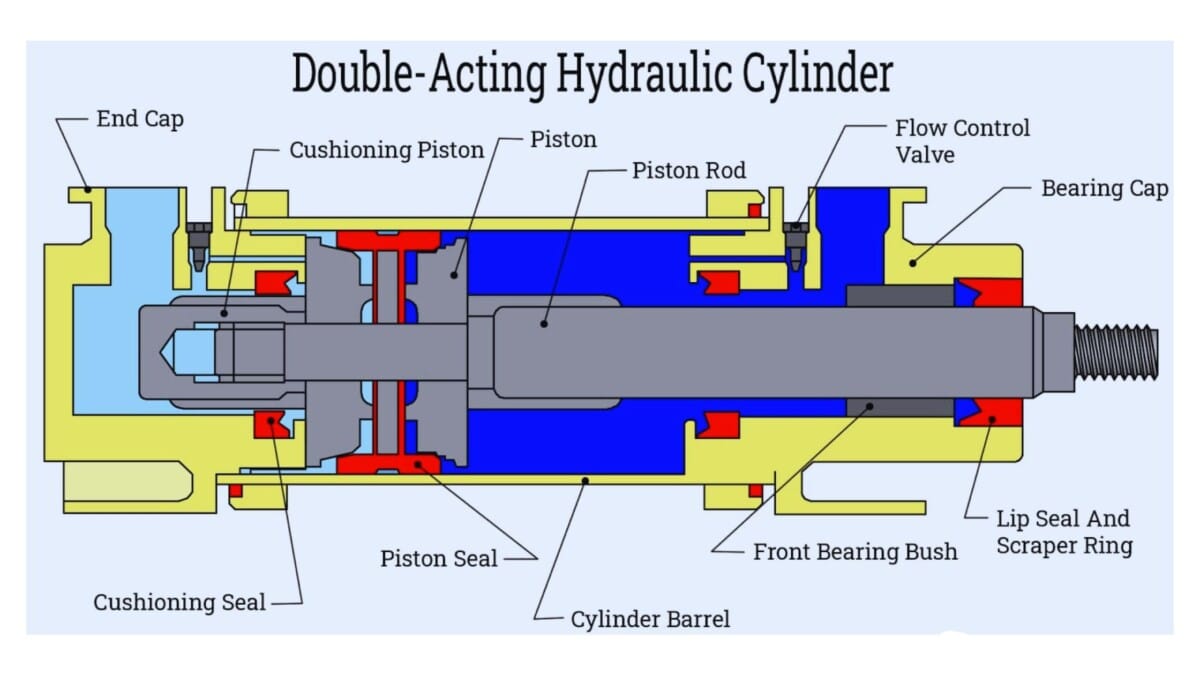

1. 복동 실린더 (Double-Acting Cylinder) — 가장 범용적인 표준형

전진과 후진 모두 유압으로 제어합니다. 포트가 두 개 있어서 전진 시 헤드 쪽에 압력을 가하고, 후진 시 로드 쪽에 압력을 가합니다. 속도와 힘을 양방향으로 제어할 수 있어서 프레스, 클램핑 지그, 공작기계, 사출성형기 등 대부분의 산업 설비에 씁니다.

주의할 점은 복동 실린더도 전진 추력과 후진 추력이 다르다는 겁니다. 후진 시에는 피스톤 로드가 차지하는 단면적만큼 유효 수압 면적이 줄어들어 후진 추력이 약해집니다. 로드 직경이 굵을수록 이 차이가 커집니다. 설계 시 반드시 양방향 추력을 별도로 계산해야 합니다.

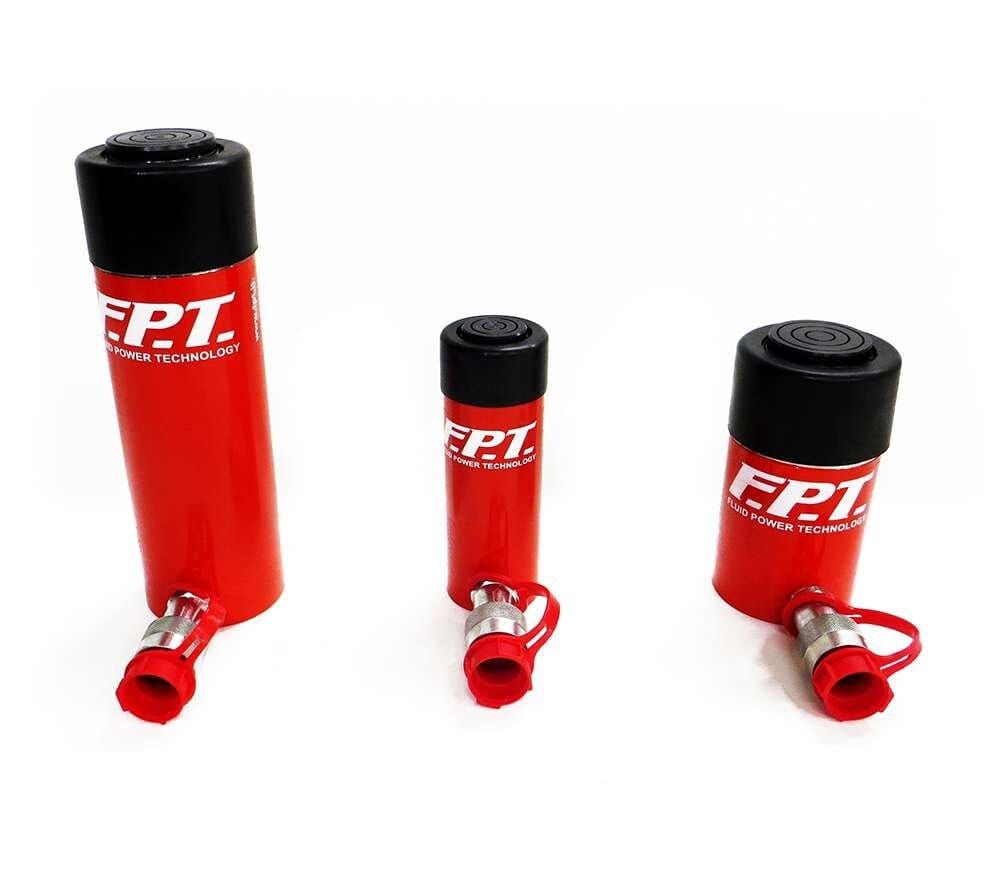

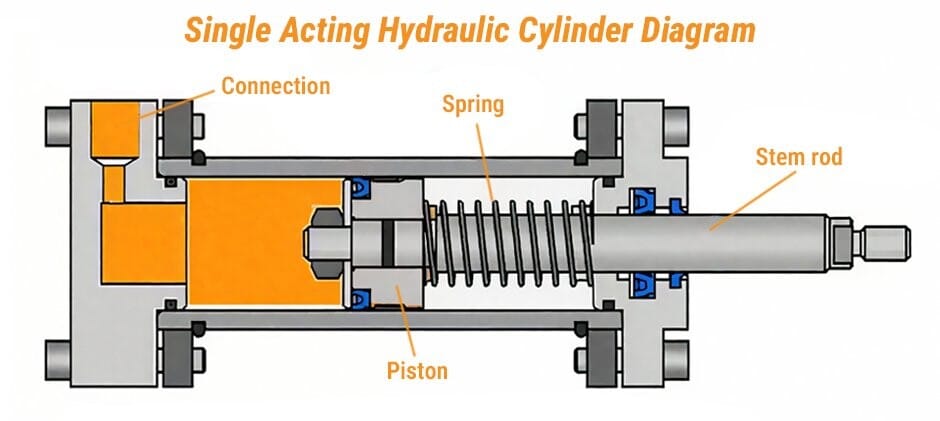

2. 단동 실린더 (Single-Acting Cylinder) — 복귀는 스프링 또는 자중

유압은 한 방향으로만 가해지고, 복귀는 내장 스프링 또는 부하의 자중을 이용합니다. 구조가 단순하고 유압 회로가 간단해지는 장점이 있습니다. 덤프 트럭 적재함 리프트, 수직 프레스처럼 올리는 동작만 유압이 필요하고 내려올 때는 중력을 쓰는 응용에 적합합니다.

스프링 내장형은 스프링 반력만큼 전진 추력이 감소한다는 점을 계산에서 빼먹으면 안 됩니다. 또한 유압 공급이 차단되었을 때 복귀 동작을 보장해야 하는 안전 로직에 유용합니다.

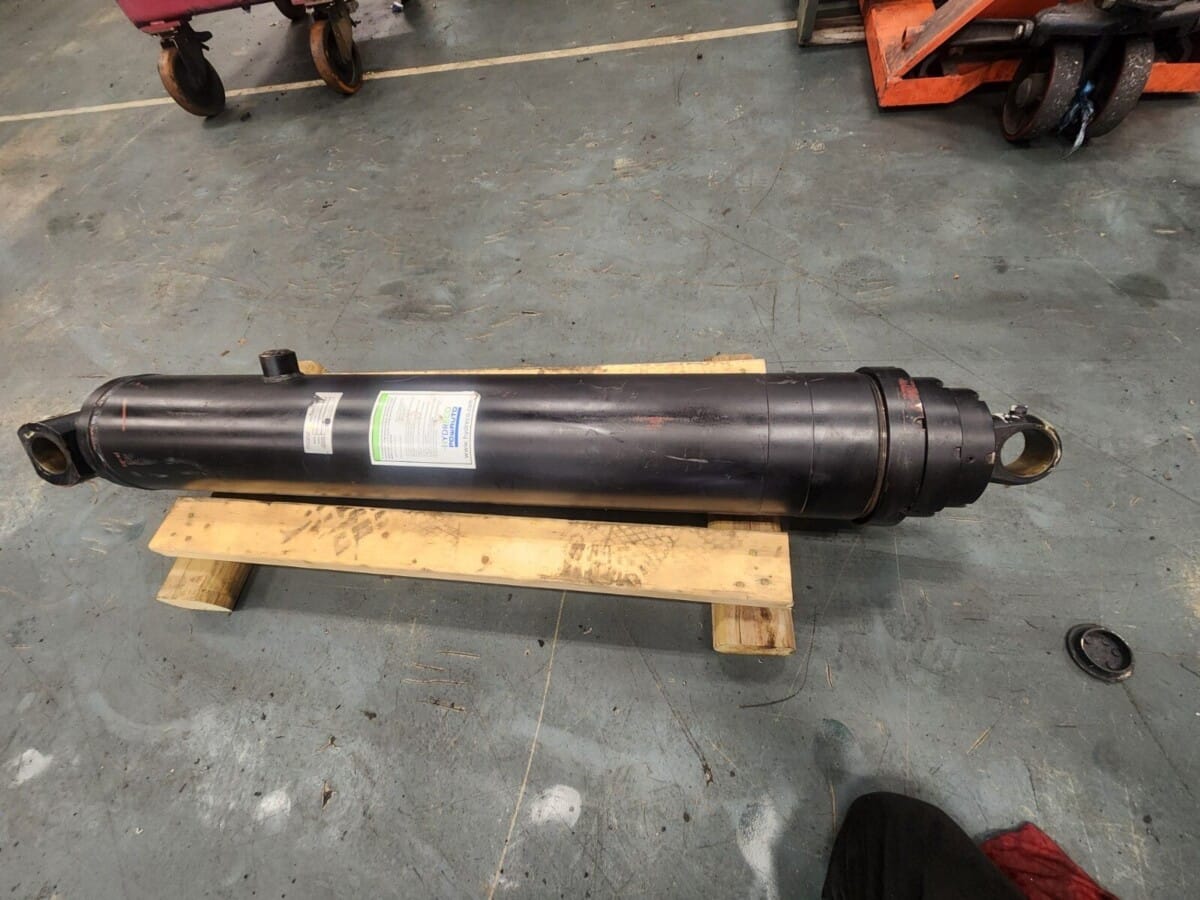

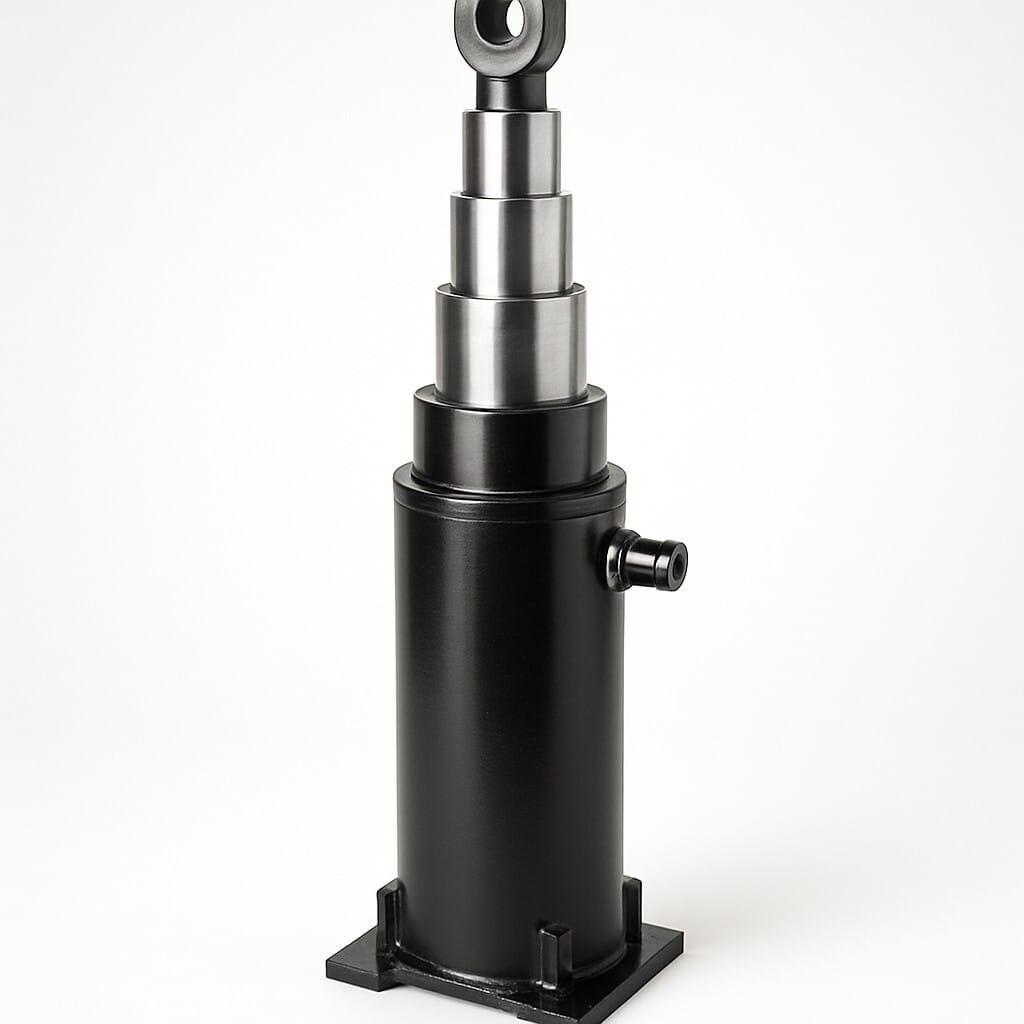

3. 텔레스코픽 실린더 (Telescopic Cylinder) — 긴 스트로크가 필요할 때

여러 개의 실린더 튜브가 겹쳐서 신축하는 구조입니다. 수축 시 전체 길이가 짧아서 설치 공간이 제한적인 곳에서 긴 스트로크를 얻을 수 있습니다. 덤프 트럭, 크레인 붐, 쓰레기 수거차의 압축 장치에 주로 씁니다.

단점은 각 단의 씰이 많아서 누출 지점도 많고, 각 단의 추력이 서로 달라서 설계 계산이 복잡합니다. 1단(가장 큰 직경)에서 전진할 때 추력이 가장 크고, 말단으로 갈수록 줄어든다는 점을 설계 시 반영해야 합니다.

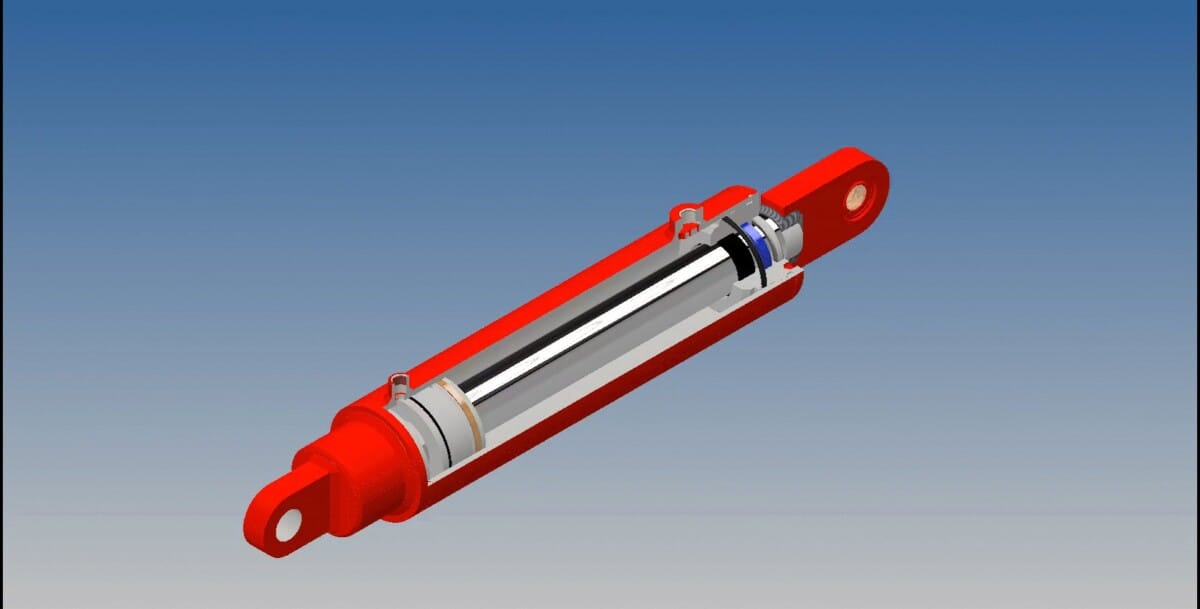

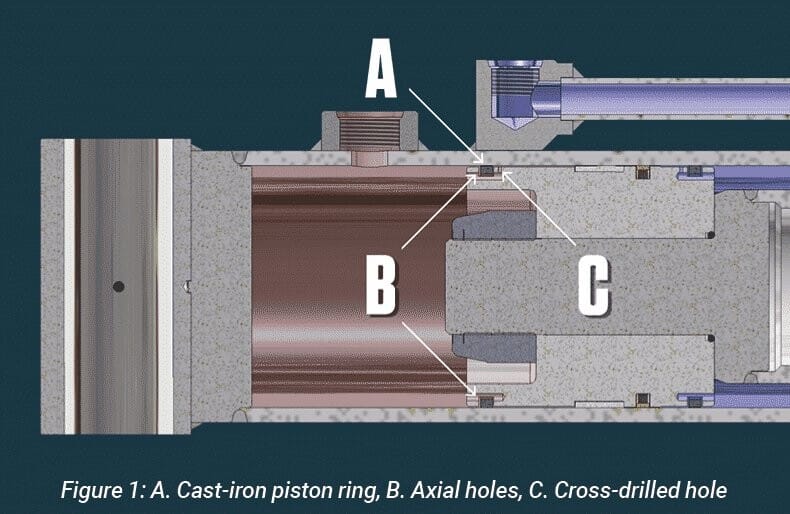

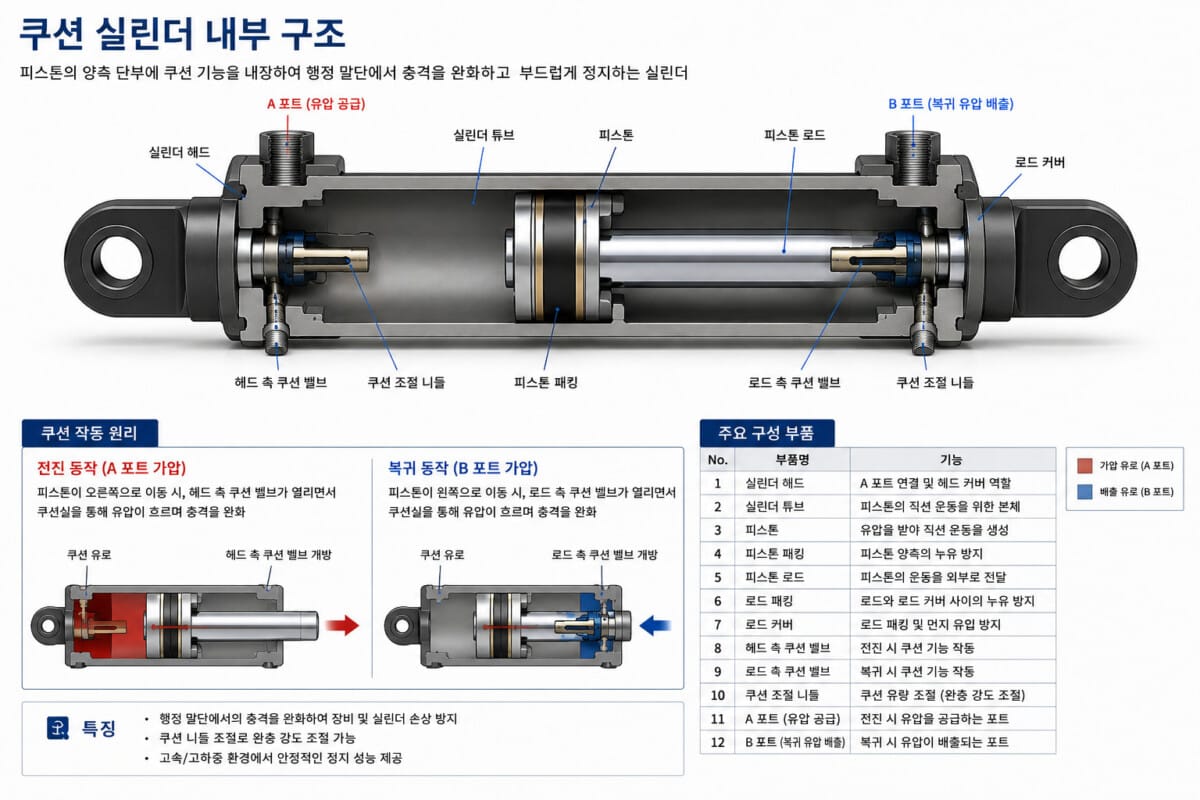

4. 쿠션 실린더 (Cushion Cylinder) — 충격 완화가 필요한 곳

스트로크 끝단에서 피스톤이 급격히 멈출 때 발생하는 충격을 완화하는 쿠션 기구가 내장된 실린더입니다. 스트로크 말단에서 오일 배출 통로를 좁혀 감속 효과를 만들고, 쿠션 니들로 감속량을 조절할 수 있습니다.

중하중·고속 작동 환경에서 쿠션 없이 쓰면 씰과 내부 부품이 충격으로 금방 손상됩니다. 쿠션 조정이 잘못되면 오히려 유압 스파이크가 발생해 씰 파손을 유발할 수 있습니다. 최초 설치 후 반드시 쿠션 니들을 조정하면서 부드러운 감속을 확인하세요.

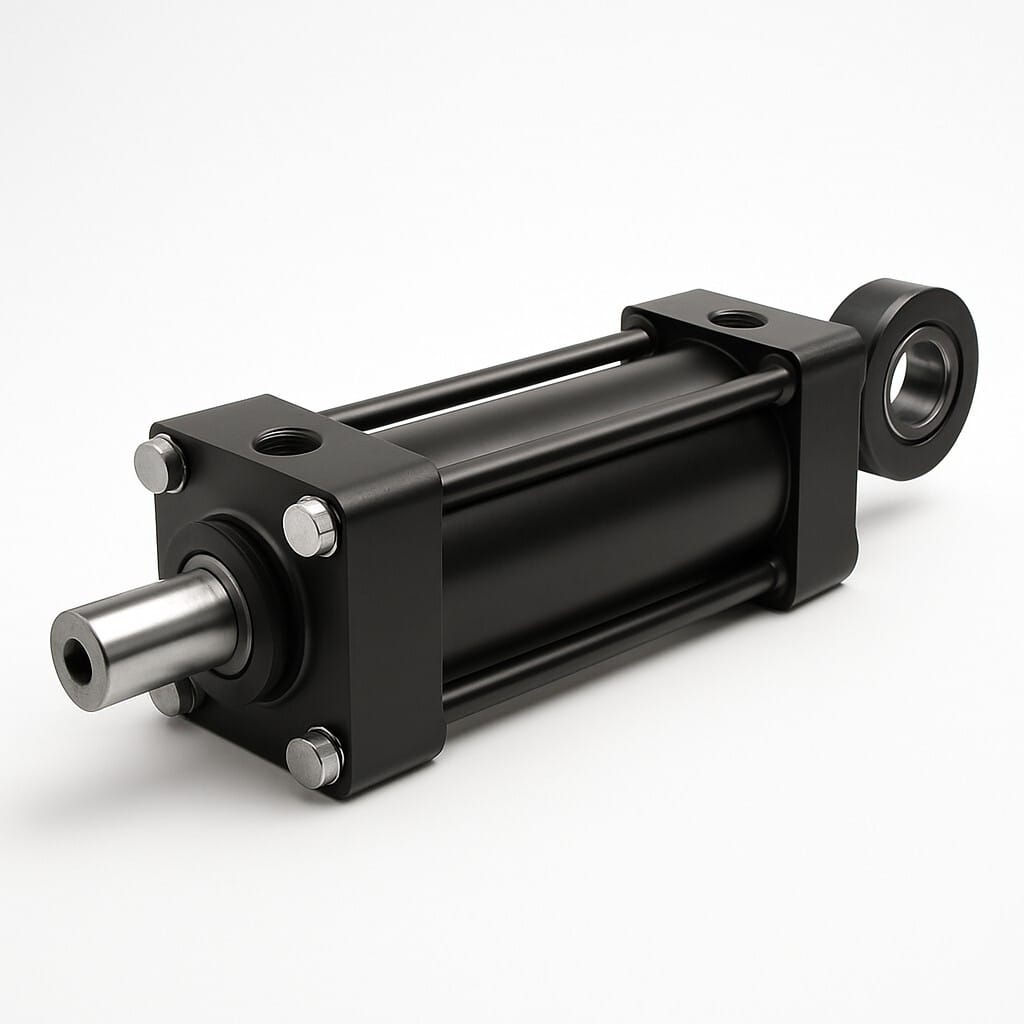

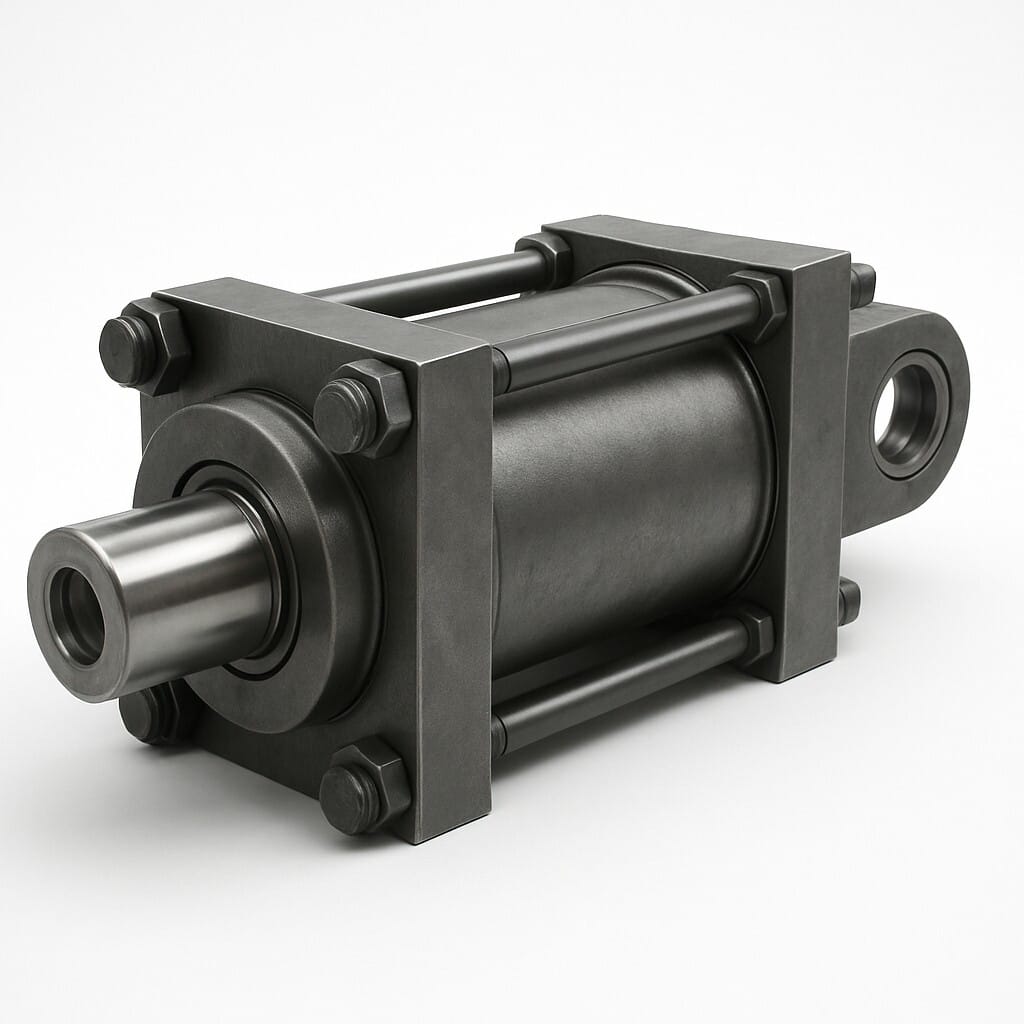

5. 타이로드형 vs 용접형 (Tie-Rod vs Welded) — 구조적 분류

위의 종류와는 별도로 실린더 본체 구조에 따른 분류도 중요합니다. 타이로드형은 양쪽 엔드 캡을 타이로드(볼트)로 조여서 조립합니다. 분해·조립이 쉬워서 씰 교체 등 현장 유지보수에 유리합니다. 반면 용접형은 배럴과 엔드 캡을 용접으로 고정한 구조라 분해가 어렵지만 소형·경량화에 유리하고 고압에 적합합니다.

유지보수 빈도가 높거나 씰 교체가 예상되는 설비라면 타이로드형을, 콤팩트한 설계가 필요하거나 고압 환경이라면 용접형을 검토하세요.

유압 실린더 선정 방법 — 보어·스트로크·압력 계산

유압 실린더 선정에서 가장 중요한 것은 필요 추력과 작동 압력을 기반으로 한 보어 사이즈 계산입니다. 이 순서대로 따라가면 어렵지 않습니다.

추력 계산 방법 — 실제 계산 예시

전진 추력(F) = 작동 압력(P) × 피스톤 단면적(A)

피스톤 단면적(A) = π/4 × D² (D: 보어 직경, 단위 m)

안전율은 1.5~2.0을 곱합니다. 실제 필요 추력의 1.5배 이상 여유를 두어야 씰 마모, 압력 손실, 마찰력을 고려해도 안정적으로 작동합니다.

실제 계산 예시: 500kgf(약 4,900N)의 클램핑 힘이 필요하고, 시스템 작동 압력이 21MPa인 경우를 가정합니다.

필요 단면적 = 4,900N ÷ 21,000,000Pa ≈ 0.000233m² → 직경 환산 = √(4 × 0.000233 / π) ≈ 0.0544m(54.4mm)

카탈로그에서 가장 가까운 표준 보어는 Ø63mm입니다. 안전율 1.5 적용 시 이론 추력 65,500N의 실사용 가능 추력은 약 43,600N(4,450kgf)으로 500kgf 요구 조건을 충분히 충족합니다.

스트로크와 버클링 검토

스트로크가 길어지면 피스톤 로드의 좌굴(버클링) 위험이 커집니다. 버클링이란 가늘고 긴 기둥에 압축 하중이 걸릴 때 옆으로 휘어지면서 파손되는 현상으로, 피스톤 로드도 동일한 위험이 있습니다. 일반 경험칙으로 로드 직경의 10~15배를 넘는 스트로크에서는 오일러(Euler) 좌굴 공식을 이용한 로드 버클링 계산을 반드시 수행하세요. 횡하중이 있다면 리니어 가이드를 별도로 설치하거나, 가이드형 실린더를 선택하는 것이 좋습니다.

오일 유량 및 속도 계산

실린더 작동 속도(v, m/s) = 유량(Q, m³/s) ÷ 피스톤 단면적(A, m²)

원하는 속도를 얻으려면 그에 맞는 유량 제어 밸브 용량(Cv 값)을 선정해야 합니다. 보통 0.05~0.5m/s 범위가 일반 산업용으로 적합합니다.

유압 실린더 주요 메이커 5곳 비교 — 어디 걸 사야 할까

유압 실린더는 용도와 예산에 따라 제조사 선택이 달라집니다. 국내 시장에서 실제로 많이 쓰이는 유압 실린더 메이커를 중심으로 특징을 정리했습니다.

Parker Hannifin (파커 해니핀) — 글로벌 1위 종합 유압

미국계 글로벌 1위 유압·공압 메이커입니다. 산업용 표준 실린더부터 모바일 유압, 고압 특수형까지 라인업이 방대합니다. 씰 재질과 압력 등급에 따른 옵션이 세분화되어 있어서 특수 환경(고온, 저온, 내화학성)에 맞춤 선택이 가능합니다. 국내 유통망이 잘 구축되어 있고, AS 대응도 빠른 편입니다. Parker 유압 실린더 제품 보기

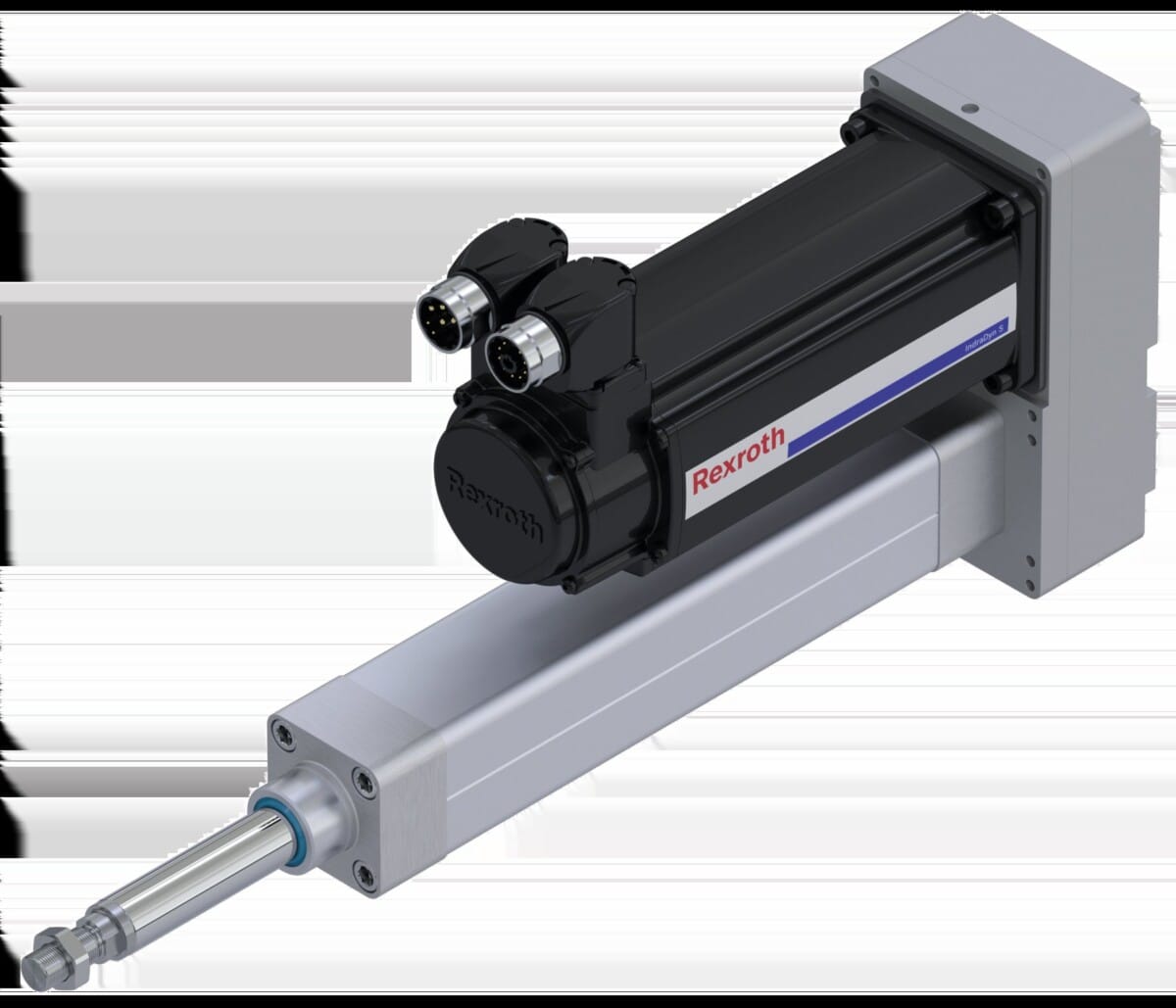

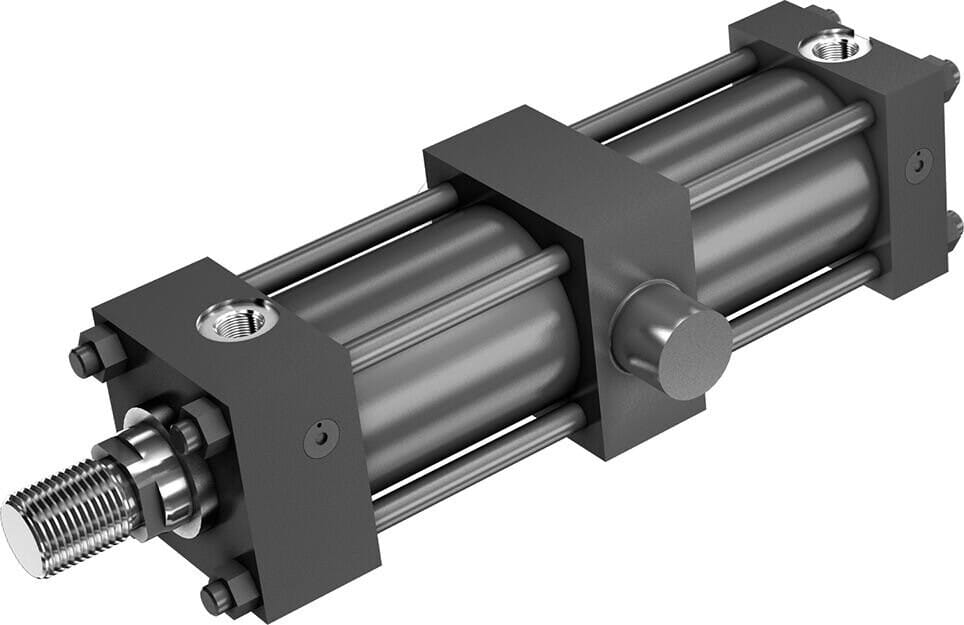

Bosch Rexroth (보쉬 렉스로스) — 독일식 정밀 유압

독일 보쉬 그룹의 유압 전문 브랜드로, 고정밀 공작기계와 금속 프레스 분야에서 강세입니다. 서보 유압 시스템과 전자 비례 제어 밸브와의 연동 설계에서 강점을 보입니다. 가격이 높은 편이지만 치수 정밀도와 내구성이 검증되어 있어서 정밀 가공 라인에서 많이 씁니다. Bosch Rexroth 공식 사이트에서 선정 도구를 제공합니다.

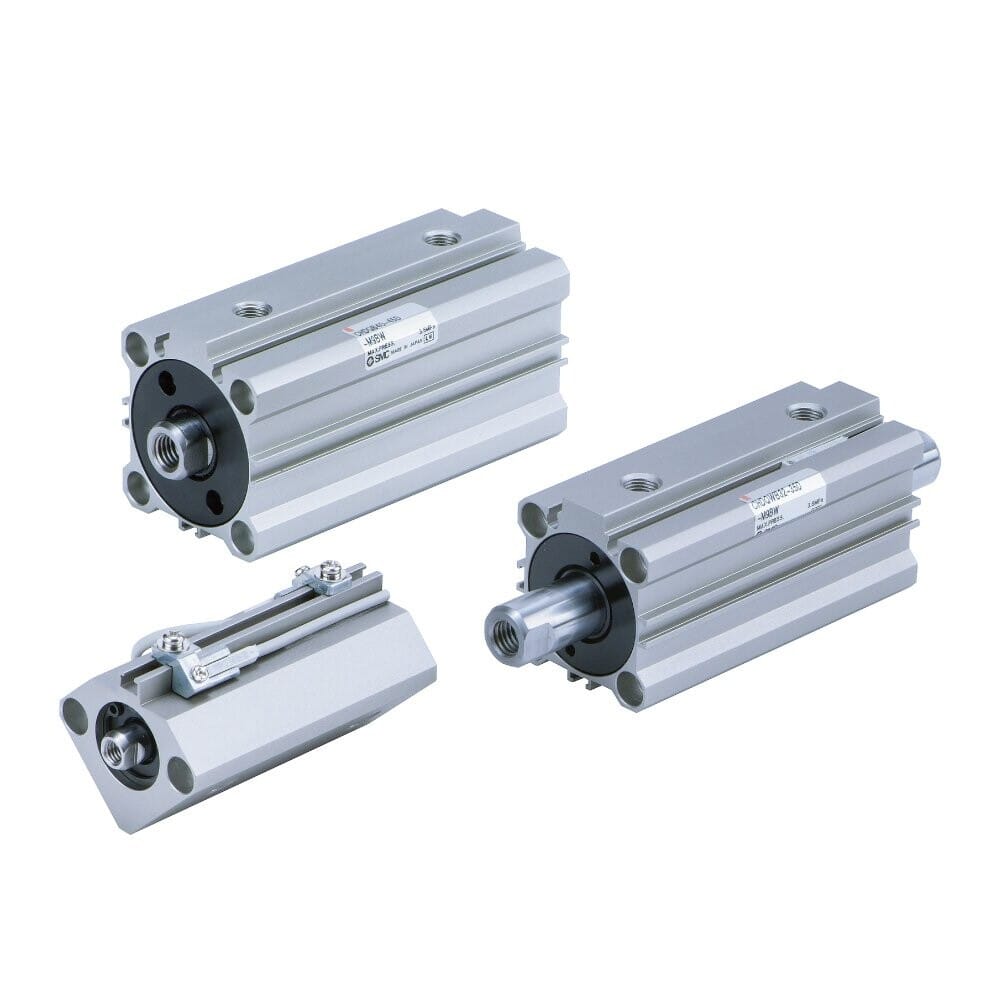

SMC (에스엠씨) — 공압 강자의 유압 라인

공압 분야에서 글로벌 1위인 SMC도 소형 유압 실린더 라인업을 보유하고 있습니다. 공압 설비와 혼용 설치 환경에서 유지보수 통일성을 원할 때 선택합니다. 소형·경량이 강점이며, 공압 카탈로그와 통합 관리하기 편합니다.

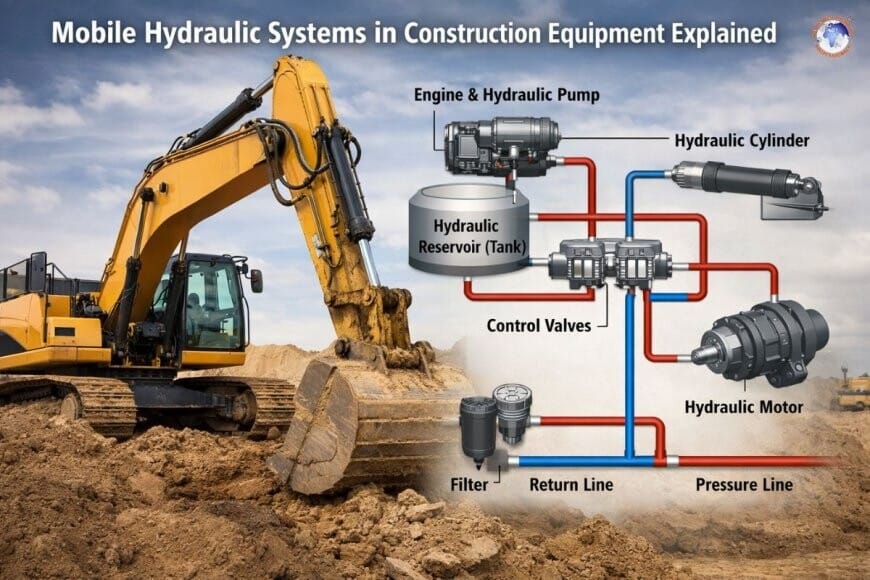

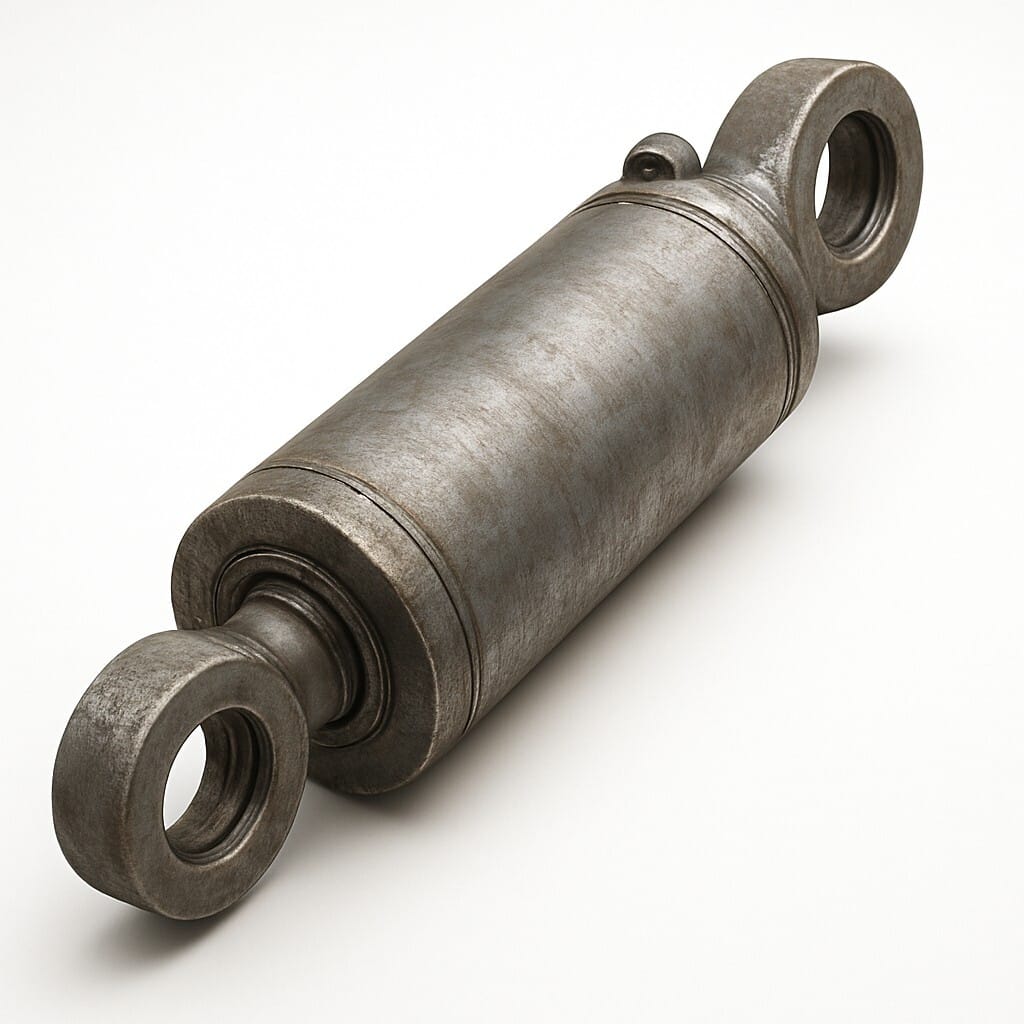

Eaton (이튼) — 모바일 유압과 산업용 병행

중장비, 건설기계, 농업기계용 유압 실린더에서 강점을 보이는 미국계 메이커입니다. 고압 환경과 진동이 많은 모바일 유압 조건에서 내구성이 검증되어 있습니다. 국내 굴삭기·지게차 OEM 납품 비중이 높습니다.

국내 주요 메이커 — 도요키키, 서진유압, 한양유압

국내에도 품질 있는 유압 실린더 메이커가 있습니다. 도요키키(일본 합작)는 산업용 표준 실린더 분야에서, 서진유압과 한양유압은 커스텀 설계 실린더 분야에서 강점을 가집니다. 특수 사이즈나 국산화가 필요한 설비에서 납기와 비용 측면에서 유리합니다.

유압 실린더 유지보수 — 씰 교체부터 오염 관리까지

유압 실린더 유지보수에서 가장 흔한 문제는 오일 누출입니다. 누출 위치에 따라 원인과 해결책이 다르기 때문에 정확하게 진단하는 것이 중요합니다.

누출 위치별 원인과 조치

씰 교체 절차 — 타이로드형 기준

씰 교체는 생각보다 어렵지 않습니다. 순서대로만 따라가면 됩니다.

1. 유압 회로 차단 및 압력 해제 — 작업 전 반드시 유압 시스템 차단 후 잔압을 해제합니다. 잔압이 남아있으면 분해 시 오일이 분사되어 위험합니다.
2. 실린더 탈거 — 배관 연결부를 분리하고 마운팅을 해체합니다. 오일이 흘러나올 수 있으니 수거 용기를 미리 준비합니다.
3. 타이로드 너트 분리 — 4개의 타이로드 너트를 대각선 순서로 풀어야 헤드가 비틀리지 않습니다.
4. 헤드 및 피스톤 인출 — 로드를 천천히 잡아당겨 헤드, 피스톤, 로드 어셈블리를 분리합니다.
5. 씰 탈거 및 부품 점검 — 기존 씰을 제거하고 로드 표면, 배럴 내벽, 피스톤 표면의 스크래치와 마모를 확인합니다.

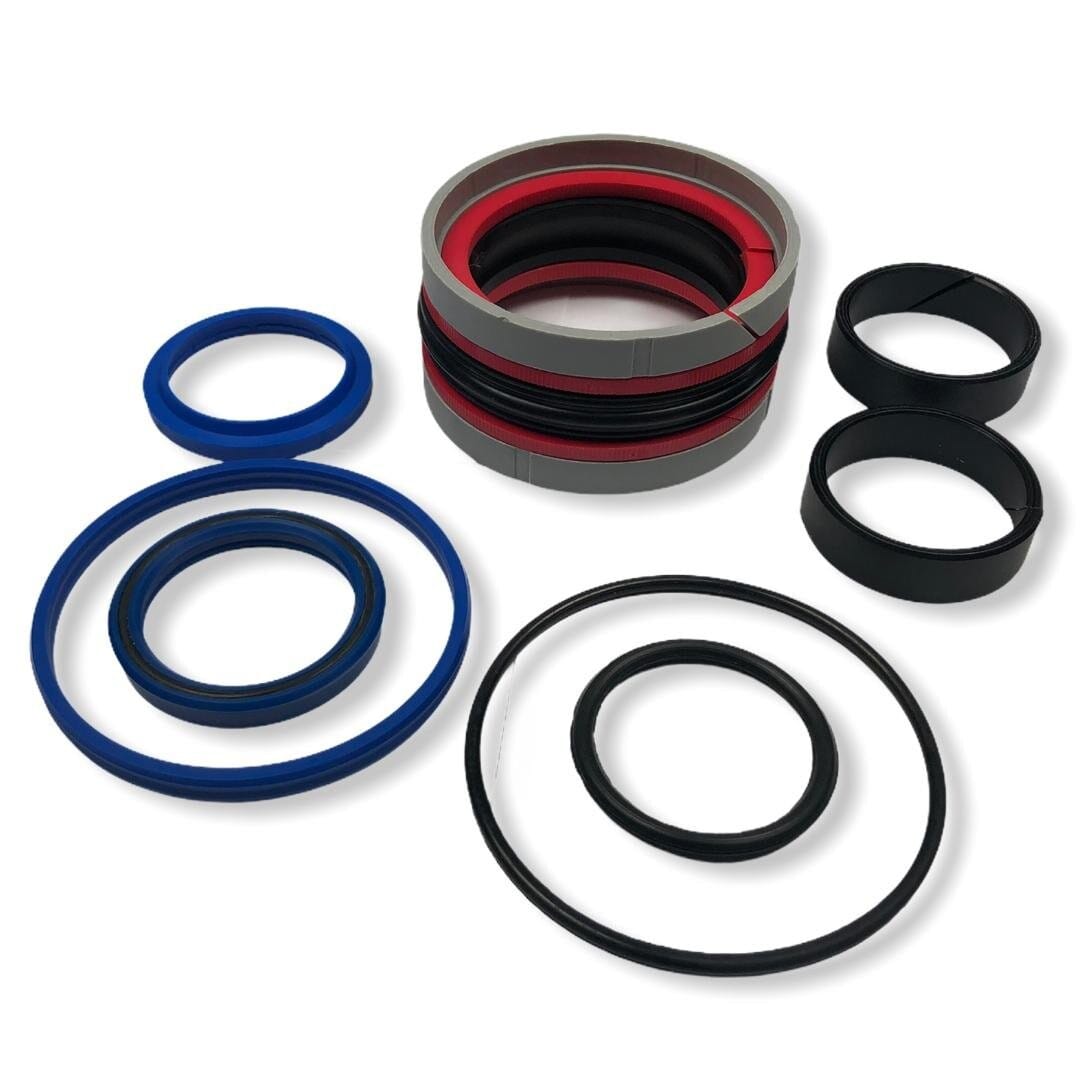

6. 신규 씰 조립 — 씰 표면에 청결한 유압 오일을 얇게 도포 후 조립합니다. 씰 홈에 이물질이 없는지 반드시 확인합니다.
7. 조립 및 토크 관리 — 타이로드 너트는 대각선 순서로 조이며, 메이커 규정 토크값을 지킵니다. 과도한 조임은 씰을 손상시킵니다.
8. 시험 운전 — 저압으로 먼저 시험 운전 후 정상 압력으로 올립니다. 각 씰 부위 누출 여부를 확인합니다.

오일 오염 관리

유압 실린더 수명을 줄이는 가장 큰 원인은 오일 오염입니다. 오염된 오일은 씰을 마모시키고 배럴 내벽에 스크래치를 만들어 결국 씰 교체 주기를 단축시킵니다. NAS 1638은 유압 오일 오염도를 입자 크기와 개수로 등급화한 미국 항공우주 규격(National Aerospace Standard)으로, 숫자가 낮을수록 오일이 청결합니다. 일반 산업용은 Class 9 이하, 정밀 서보 시스템은 Class 7 이하를 유지하는 것이 권장됩니다.

씰 교체 주기 기준: 청결한 환경에서 정상 사용 시 로드 씰 교체 주기는 보통 1~2년입니다. 오일 오염이 심하거나 고온·먼지가 많은 환경에서는 6개월 이내로 짧아집니다. 씰 교체 후에도 같은 자리에서 반복 누출이 발생하면 오염 원인 제거 없이는 근본 해결이 되지 않습니다.

현장에서 간단하게 오염 상태를 확인하는 방법으로는 오일 색상과 투명도를 체크하는 시각 검사가 있습니다. 오일이 우유 빛으로 탁해지면 수분 오염, 검게 변하면 고온 산화 오염입니다.

설치 체크리스트와 주의사항

유압 실린더 설치에서 놓치면 나중에 반드시 문제가 되는 포인트들을 정리했습니다.

• 마운팅 정렬: 실린더 로드와 부하 축이 일직선이 되어야 합니다. 미스얼라인먼트가 있으면 로드 씰과 부싱이 편마모됩니다.
• 에어 블리딩(공기 빼기): 유압 실린더 내부의 공기를 제거하지 않으면 작동이 불안정하고 캐비테이션(오일 내 기포가 고압에서 터지며 금속 표면을 침식하는 현상)이 발생합니다. 처음 설치 후 반드시 여러 번 저압 왕복 운동을 시켜 공기를 빼야 합니다.
• 배관 내부 세척: 신규 배관에는 절삭 칩, 녹, 이물질이 있을 수 있습니다. 오일 유입 전 배관 플러싱을 먼저 실시하세요.
• 초기 저압 운전: 처음 가동 시 압력을 30~50% 수준으로 낮추고 정상 작동 확인 후 서서히 올립니다.
• 로드 보호: 로드 표면은 경도가 높고 부식에 취약합니다. 절삭유, 용접 스패터, 물이 닿지 않도록 방호 커버를 설치하세요.
• 쿠션 니들 조정: 쿠션 내장 실린더는 설치 후 반드시 쿠션 니들을 조정해야 합니다. 니들을 완전히 열어둔 상태에서 시험 운전하며 스트로크 말단 충격이 느껴지면 1/4~1/2바퀴씩 조여가며 부드러운 감속 지점을 찾으세요.

자주 묻는 질문 & 트러블슈팅 FAQ

Q1. 유압 실린더에서 로드 씰 부위만 오일이 새는데 원인이 뭔가요?

가장 흔한 원인은 로드 표면의 스크래치입니다. 로드 씰은 로드 표면을 미끄러지며 밀봉하기 때문에, 로드에 1mm 이하의 흠집이 생겨도 씰이 완전히 밀봉하지 못합니다. 씰을 새로 교체하기 전에 반드시 로드 표면 상태를 확인하세요. 흠집이 있으면 씰 교체만으로는 해결되지 않고 로드 연마 또는 교체가 병행되어야 합니다. 이물질 침입 방지를 위한 더스트 씰 상태도 함께 점검하세요.

Q2. 유압 실린더가 전진은 잘 되는데 후진이 안 되거나 느립니다. 왜 그런가요?

몇 가지 원인이 있습니다. 첫째, 방향 제어 밸브 불량으로 후진 포트로 오일이 제대로 공급되지 않는 경우입니다. 밸브를 수동으로 조작해서 후진이 되는지 확인하세요. 둘째, 피스톤 씰 불량으로 전진 챔버의 고압 오일이 후진 챔버로 내부 누출되는 경우입니다. 셋째, 유량 제어 밸브가 후진 방향으로만 불필요하게 교축되어 있는 경우도 있습니다.

Q3. 실린더를 교체한 지 얼마 안 됐는데 씰이 또 새기 시작합니다. 왜 그런가요?

씰 수명이 짧다면 오일 오염이 1순위 의심 원인입니다. 오염된 오일의 이물질 입자가 씰 표면을 긁어서 수명을 단축시킵니다. 오일 샘플을 채취해 오염도를 검사하세요. 두 번째 원인은 작동 압력이 씰의 사용 압력 범위를 초과하는 경우이고, 세 번째는 미스얼라인먼트로 인한 편마모입니다.

Q4. 유압 실린더 보어 사이즈 선정 시 안전율을 어떻게 적용해야 하나요?

일반적으로 계산 추력에 1.5~2.0의 안전율을 적용합니다. 충격 하중이 걸리는 환경이나 씰 마모가 진행된 상태를 고려하면 2.0 이상을 권장합니다. 수직 방향으로 올리는 용도라면 부하 중량에 중력가속도(9.8m/s²)를 적용한 힘 기준으로 계산하세요.
