유압 실린더 공압 실린더 차이 — 추력·속도·정밀도 선정 기준
유압 실린더 공압 실린더 차이를 대충 보고 골랐다가는 실린더 값 몇십만 원 아끼려다 설비 한 축을 통째로 다시 뜯게 됩니다.
특히 자주 터지는 게 중간 정지 문제입니다. 배기 밸브를 다 막았는데도 공압 실린더가 외력에 슬금슬금 밀리는 건 고장이 아니라 구조적인 한계인데, 왜 그런지는 아래 위치 정밀도 부분에서 말씀드리겠습니다.
오늘은 두 실린더의 차이를 추력·속도·정밀도·비용 네 가지로 비교해서, 다 읽고 나면 내 설비에 어느 쪽을 써야 할지 그 자리에서 판단할 수 있게 정리해보겠습니다.

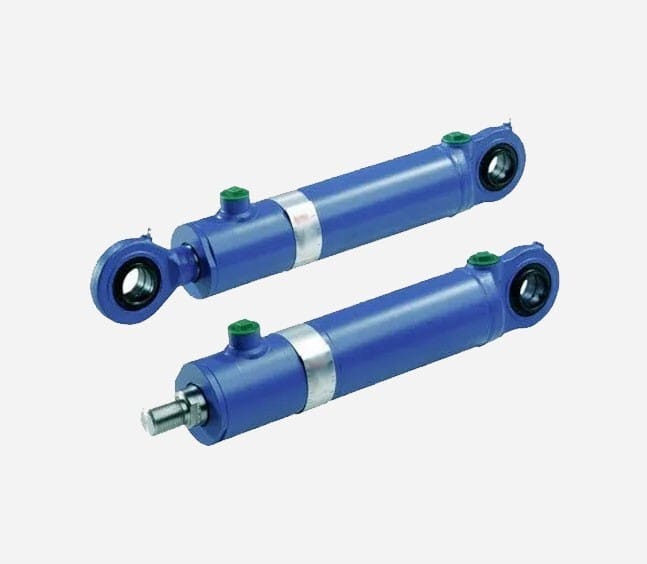

유압 실린더 공압 실린더 차이 — 작동 원리부터 다릅니다
두 실린더 모두 “유체 압력으로 피스톤을 밀어 직선 운동을 만든다”는 원리는 같습니다.
갈리는 건 사용하는 유체입니다. 공압 실린더는 압축 공기(0.4~0.7 MPa)를, 유압 실린더는 작동유(5~35 MPa)를 사용합니다.
작동 유체와 압력 범위의 차이
압력 범위가 10~50배 차이 난다는 게 핵심입니다. 같은 보어(내경) 기준으로 유압 실린더의 추력이 공압 실린더보다 훨씬 큽니다. 예를 들어 내경 80mm 실린더를 비교하면 공압(0.5 MPa)은 약 2.5kN 추력이지만, 유압(20 MPa)은 약 100kN 추력으로 40배 차이가 납니다.
공압 실린더는 공기 자체가 탄성이 있어 피스톤 위치를 정밀하게 고정하기 어렵습니다. 반면 유압유는 비압축성에 가까워 피스톤을 임의 위치에 멈추고 외력에도 버티는 “위치 유지” 능력이 뛰어납니다.
시스템 구성 요소 비교
| 항목 | 공압 실린더 시스템 | 유압 실린더 시스템 |
|---|---|---|
| 동력원 | 에어 컴프레서 | 유압 펌프 유닛 (탱크·모터·펌프) |
| 작동 유체 | 압축 공기 (무한 공급) | 작동유 (순환 사용) |
| 동작 압력 | 0.4~0.7 MPa (일반) | 5~35 MPa |
| 주요 보조 기기 | FRL(필터·레귤레이터·루브리케이터) | 필터·열교환기·압력 릴리프 밸브 |
| 누유 처리 | 공기 방출, 청결 | 오일 누유 — 환경 오염 주의 |
| 화재 위험 | 거의 없음 | 작동유 인화점 주의 (특히 광유계) |

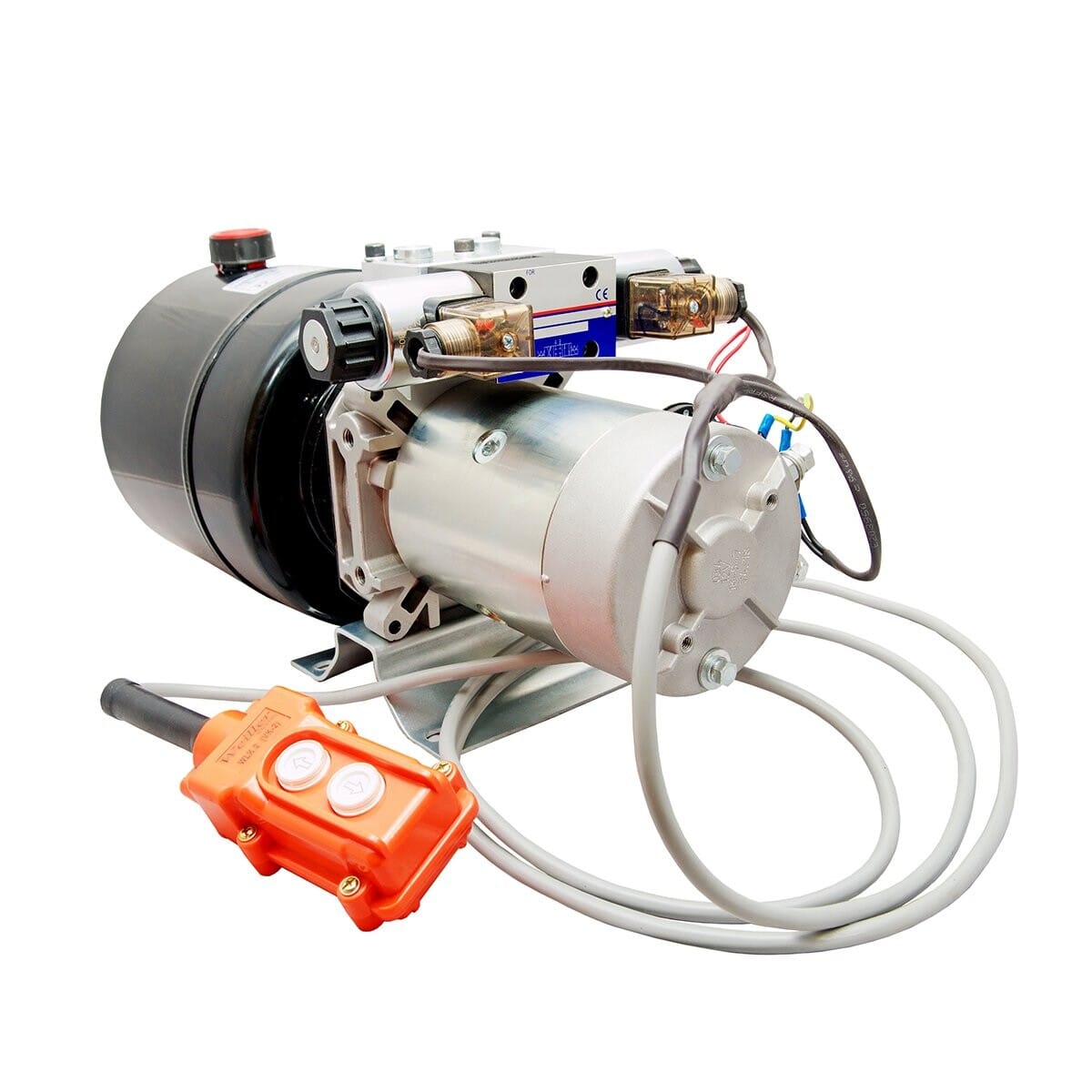

공압 시스템은 작동 후 공기를 대기로 방출하므로 유체 회수가 필요 없습니다. 유압 시스템은 작동유를 순환시키므로 오일 탱크, 냉각기, 필터를 포함한 유압 유닛이 반드시 필요합니다.
구성이 이 정도로 다르면 성능도 당연히 다르게 나옵니다. 그 차이가 어느 정도인지, 다음 섹션에서 숫자로 확인해보겠습니다.
추력·속도·정밀도·비용 4가지 비교
그럼 실제로 뭐가 얼마나 다를까요?
카탈로그 문구 말고 숫자로 보면 판단이 빨라집니다. 선택할 때 따져야 할 추력·속도·정밀도·비용 네 가지를 순서대로 비교해보겠습니다.
① 추력(출력 힘) 비교
추력 계산식은 두 실린더 모두 같습니다: F = P × A (F: 추력 N, P: 압력 Pa, A: 피스톤 단면적 m²)
| 보어(내경) | 공압 추력 (0.5 MPa) | 유압 추력 (14 MPa) | 유압/공압 비율 |
|---|---|---|---|
| 32 mm | 0.40 kN | 11.3 kN | 28배 |
| 50 mm | 0.98 kN | 27.5 kN | 28배 |
| 80 mm | 2.51 kN | 70.4 kN | 28배 |
| 100 mm | 3.93 kN | 110 kN | 28배 |
| 125 mm | 6.13 kN | 172 kN | 28배 |
수백 kN 이상의 힘이 필요한 프레스, 단조, 클램핑 작업에는 유압 실린더가 필수입니다. 공압 실린더로 같은 힘을 내려면 보어를 수십 배 키워야 하는데, 현실적으로 불가능한 수준이 됩니다.
공압 실린더의 추력 계산기는 에어 실린더 추력 계산기에서, 유압 실린더 추력은 유압 실린더 추력 계산기에서 바로 확인할 수 있습니다.
② 속도 비교
공압 실린더는 빠릅니다. 공기의 낮은 점도 덕분에 피스톤 속도를 수백 mm/s 이상 쉽게 낼 수 있습니다.
반면 유압유는 점도가 높아 속도가 상대적으로 낮고, 고속 운전 시 열 발생과 배관 소음이 커집니다.
유압 작동유는 저온(겨울철 0°C 이하)에서 점도가 급격히 올라 기동 저항이 증가하므로, 저온 환경에서는 ISO VG 32 이하의 저점도 오일이나 예열 회로를 설계에 포함해야 합니다.
수직 하향 설치 공압 실린더는 피스톤이 하중 자체 무게로 내려가므로 속도 제어가 특히 중요합니다.
배기 측에 미터아웃 방식 스피드 컨트롤러를 반드시 설치해야 하며, 하중이 클 경우 카운터 밸런스 밸브를 추가 적용합니다.
| 항목 | 공압 실린더 | 유압 실린더 |
|---|---|---|
| 일반 동작 속도 | 50~1,500 mm/s | 10~300 mm/s |
| 속도 제어 방법 | 스피드 컨트롤러(미터인·미터아웃) | 유량 제어 밸브, 서보 밸브 |
| 고속 시 문제 | 쿠셔닝 설정 중요 | 열 발생, 소음, 캐비테이션 |
공압 실린더의 속도 제어에 대한 자세한 내용은 에어 실린더 종류 및 구조와 속도조절 밸브 선정·설치 실무를 참고할 수 있습니다.
③ 위치 정밀도 비교
도입부에서 말한, 밸브를 다 막아도 공압 실린더가 밀리는 이유가 바로 이 공기의 압축성입니다.
공압 실린더는 스트로크 끝단(전진 끝, 후진 끝) 두 위치만 안정적으로 유지됩니다. 밸브를 아무리 꽉 막아도 실린더 안에 갇힌 공기가 스프링처럼 눌리기 때문에, 중간 정지 상태에서 외력이 가해지면 위치가 밀립니다. 이걸 모르고 공압으로 버티다 나중에 유압으로 재설계하면 실린더 값의 몇 배가 추가 비용으로 그대로 나갑니다. 외력을 받으면서 중간 위치를 지켜야 하는 축이라면 처음부터 유압이나 브레이크 내장형 실린더, 로드 록(Rod Lock) 기구를 검토하세요.
유압 실린더는 서보 밸브 또는 비례 밸브를 조합하면 ±0.1mm 이내 위치 정밀도를 구현할 수 있습니다.
프레스 금형의 정밀 이송, CNC 공작기계의 클램프, 항공기 랜딩기어 같은 고정밀 응용에 유압이 쓰이는 이유입니다.
④ 비용과 유지보수 비교
| 항목 | 공압 실린더 | 유압 실린더 |
|---|---|---|
| 초기 설비비 | 낮음 (컴프레서 공용 가능) | 높음 (유압 유닛 별도 필요) |
| 실린더 단가 | 저렴 (수만~수십만 원) | 비쌈 (수십만~수백만 원) |
| 주요 소모품 | 씰(O링, 패킹), FRL 필터 | 씰, 작동유 필터, 작동유 자체 |
| 누설 처리 | 공기 누설 — 낭비지만 오염 없음 | 오일 누설 — 환경 오염 위험 |
| 정기 점검 | 씰 마모 점검, FRL 교환 | 오일 레벨·품질, 씰, 필터 교환 |
표만 놓고 보면 성능은 유압이, 비용은 공압이 전부 앞섭니다.
그래서 결론은 “뭐가 좋냐”가 아니라 “내 설비가 뭘 요구하냐”에서 갈립니다. 상황별로 정리해보겠습니다.
유압·공압 실린더 용도별 선정 기준 : 어떤 상황에서 무엇을 선택하나
추력, 속도, 정밀도, 비용을 종합해 상황별 적합한 실린더를 정리합니다.
공압 실린더가 적합한 상황
- 추력 10kN 이하의 경·중부하 자동화 공정 : 부품 공급, 픽 앤 플레이스, 소형 클램핑
- 동작 속도가 빠르고 사이클이 짧은 경우 : 시간당 수백 회 이상 반복 동작하는 조립 라인
- 청결한 환경이 필요한 경우 : 식품·의약품·클린룸 공정 (오일 오염 불가)
- 이미 에어 컴프레서가 설치된 설비에 추가하는 경우 : 기존 인프라 활용으로 초기 비용 절감
- 단순 왕복 동작(2위치 제어)으로 충분한 경우 : 솔레노이드 밸브 1개로 전진·후진 제어
유압 실린더가 적합한 상황
- 추력 수십 kN 이상의 고출력이 필요한 경우 : 프레스, 단조, 굽힘 가공, 중장비 암(arm)
- 스트로크 중간에서 임의 위치를 유지해야 하는 경우 : 금형 위치 고정, 정밀 이송 축
- 충격 하중·진동 하중이 큰 환경 : 건설 기계, 굴착기, 제철소 롤러 압하 장치
- 저속·고출력이 동시에 필요한 경우 : 클로즈드 루프 서보 유압 시스템
선정 체크리스트
| 질문 | 공압 | 유압 |
|---|---|---|
| 필요 추력 10kN 이상인가? | △ (보어 확대 고려) | ✅ |
| 분당 동작 횟수 60회 이상인가? | ✅ | △ (발열 주의) |
| 중간 위치 정지·유지 필요한가? | △ (로드록 추가) | ✅ |
| 청결 환경(오일 금지)인가? | ✅ | ❌ |
| 초기 투자 비용 최소화인가? | ✅ | △ |
| 기존 컴프레서 인프라 있는가? | ✅ | 별도 유압 유닛 필요 |
체크리스트에서 방향이 잡혔으면 이제 실제 모델을 고를 차례입니다. 아래 다섯 단계 순서대로만 밟으면 크게 실수할 일이 없습니다.
실린더 선정 실무 절차
- 필요 추력 계산
부하 중량, 마찰력, 가감속 관성력을 합산해 필요 추력을 구합니다. 안전율 1.5~2.0 적용이 일반적입니다.
공압 실린더: 에어 실린더 추력 계산기 / 유압 실린더: 유압 실린더 추력 계산기 - 동력원 확인
설비에 기존 에어 라인이 있는지, 유압 유닛 설치 공간과 예산이 있는지 확인합니다. - 속도와 사이클 검토
필요 속도(mm/s)와 분당 동작 횟수를 확인합니다. 유압 선택 시 발열량 계산도 병행합니다. - 환경 조건 확인
온도(-20~80°C 범위 여부), 클린룸 여부, 수분·분진, 폭발 위험 구역 여부를 확인합니다.
클린룸은 공압, 폭발 위험 구역은 방폭형 기기를 선택해야 합니다. - 실린더 타입 및 마운팅 방식 결정

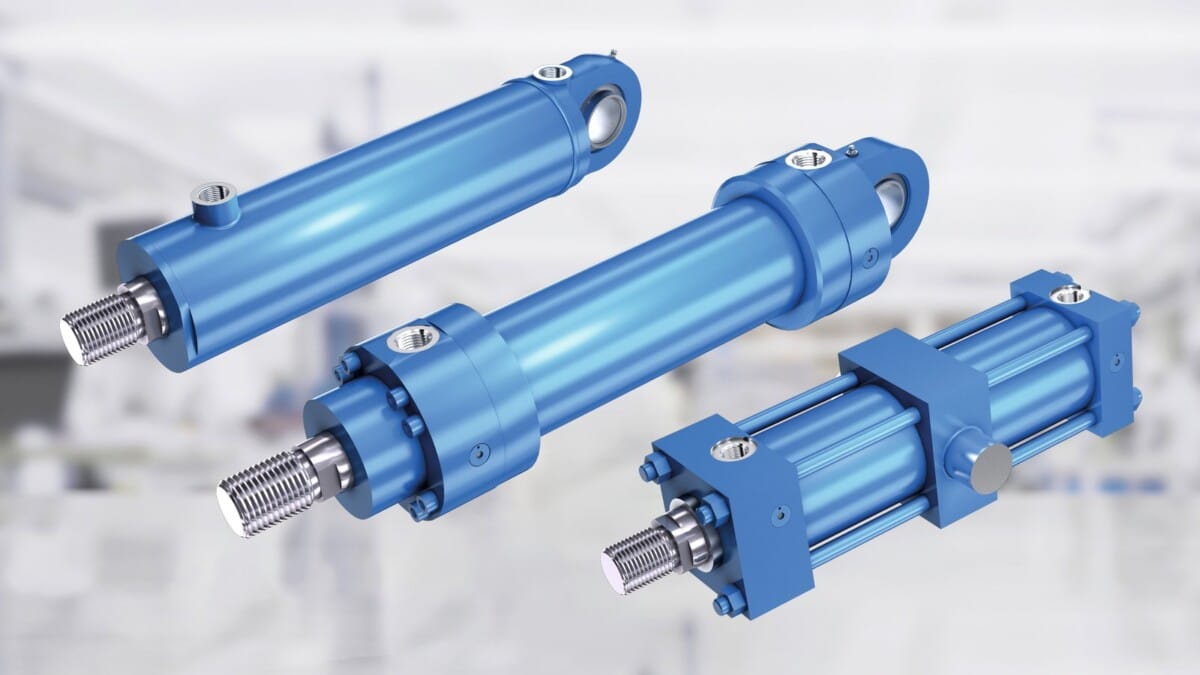

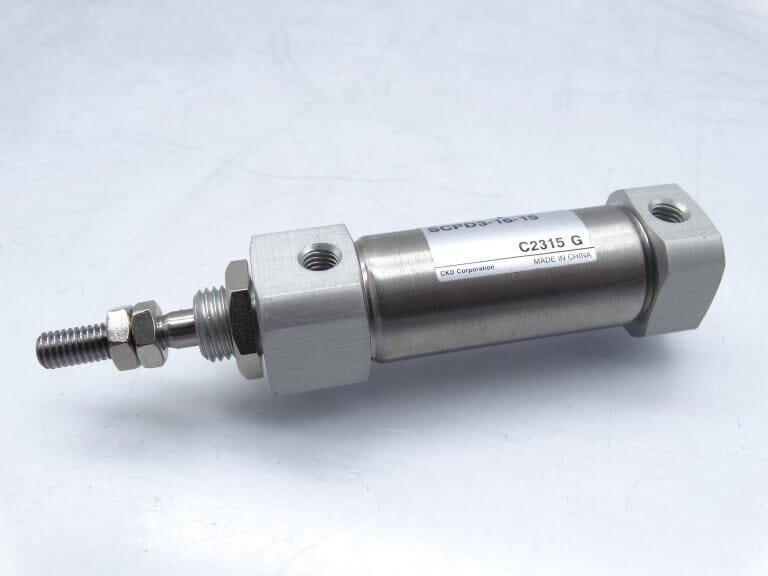

공압 실린더는 SMC, CKD, FESTO 등의 규격화된 ISO 표준 제품군에서 선택합니다. 유압 실린더는 Parker, Bosch Rexroth, 국내 제조사에서 용도별 설계형을 검토합니다.
공압 실린더 제조사 규격과 선정 자료는 SMC Korea 공식 사이트에서 확인할 수 있습니다.
절차대로 밟아도 현장에서는 애매한 상황이 꼭 생깁니다. 그중 헷갈리기 쉬운 다섯 가지를 Q&A로 정리했습니다.
유압·공압 실린더 선정 Q&A — 실무에서 헷갈리는 것들
- Q1. 공압 실린더로 5kN을 내려면 보어가 얼마나 필요한가요?
- 공압 0.5 MPa 기준으로 F = P × A 공식을 사용합니다. A = F / P = 5,000 / 500,000 = 0.01 m² → 반지름 r = √(0.01/π) ≈ 0.0564 m → 직경 약 113 mm. 내경 125 mm(표준 보어)를 선택하면 6.13 kN으로 충분합니다. 이보다 큰 힘이 필요하면 유압 실린더를 검토해야 합니다.
- Q2. 공압 실린더를 수직으로 세워 쓸 때 주의사항이 있나요?
- 수직 하향 설치(중력 방향으로 피스톤 이동)에서는 전진 동작 시 공기 압력 없이도 하중으로 실린더가 이동하므로 속도 제어가 중요합니다. 미터아웃 방식의 스피드 컨트롤러를 배기 측에 설치해 배출 공기를 조여야 안정적인 속도가 나옵니다. 하중이 크면 카운터 밸런스 밸브 적용도 검토해야 합니다.
- Q3. 유압 실린더 씰 교체 주기는 얼마나 되나요?
- 작동유 청정도, 동작 속도, 압력, 씰 재질에 따라 다릅니다. 일반적으로 광유계 작동유, 표준 NBR 씰 기준으로 2~5년 또는 누적 동작 500만 회를 교체 기준으로 삼습니다. 작동유 오염도(NAS 등급)가 높으면 씰 마모가 훨씬 빨라집니다. 정기적인 오일 샘플 분석이 씰 수명 예측에 도움이 됩니다.
- Q4. 공압 실린더가 중간 위치에서 멈추지 않는 이유는 무엇인가요?
- 공기의 압축성 때문입니다. 솔레노이드 밸브로 배기를 막아도 실린더 내부의 공기가 외력에 눌려 압축되면서 피스톤 위치가 변합니다. 중간 위치 고정이 필요하면 로드 록(공압 브레이크), 3위치 밸브(폐쇄 중립) 조합을 사용하거나 유압 실린더로 교체해야 합니다. 서보 공압 실린더도 대안이지만 비용이 크게 올라갑니다.
- Q5. 공압과 유압을 한 설비에서 혼용하는 경우가 있나요?

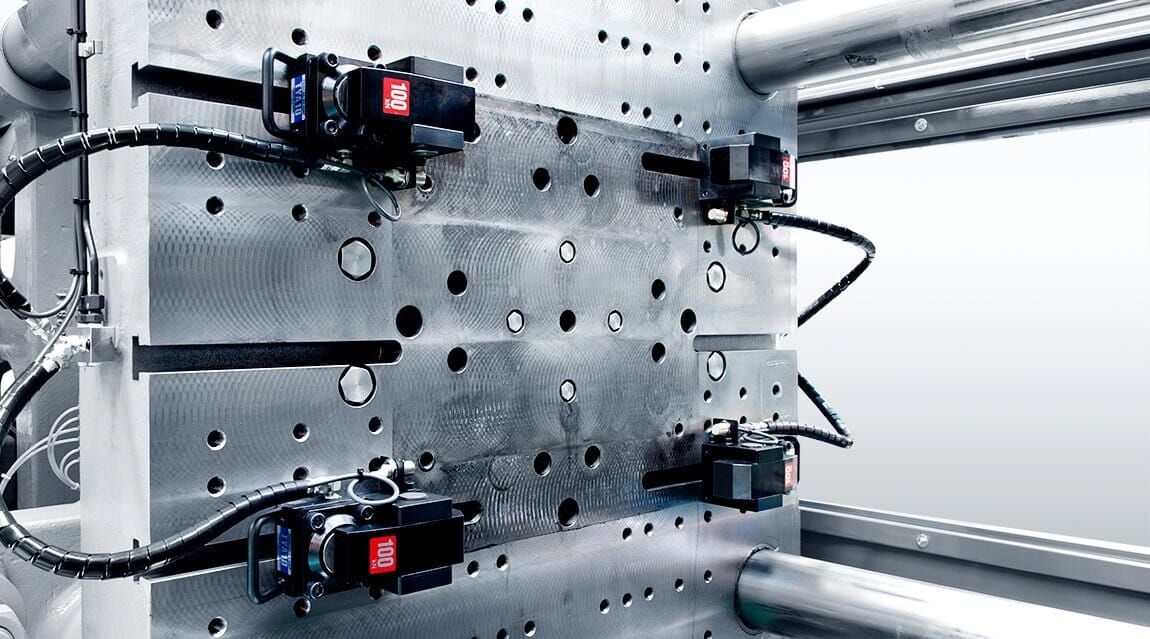

- 있습니다. 예를 들어 사출 성형기에서 형 체결·사출 동작은 유압으로 큰 힘을 내고, 이젝터 핀 동작이나 게이트 밸브 구동은 공압으로 빠르고 간단하게 처리하는 복합 구성이 일반적입니다. 프레스 설비에서도 메인 가공 스트로크는 유압, 보조 클램프나 핀 삽입은 공압을 쓰는 경우가 많습니다.
오늘 하나만 실행해보신다면, 지금 담당 설비에서 공압 실린더로 중간 정지를 버티고 있는 축이 있는지 확인해보세요.
외력을 받는 축인데 로드 록도 없이 밸브 차단만으로 버티고 있다면, 거기가 다음 트러블 1순위입니다. 그리고 유압으로 방향을 잡으셨다면 이번엔 실린더가 아니라 펌프에서 한 번 더 고민하게 되는데, 유압 펌프는 어떤 기준으로 고르는지 다음 글에서 다뤄보겠습니다.
