벨트 규격 비교 — V벨트·타이밍벨트·평벨트 표기법과 선정 기준

벨트 규격을 제대로 확인하지 않고 주문했다가 폭이나 피치가 안 맞아 일을 두 번 하는 경우가 한번씩 있습니다.
산업 현장에서 동력을 전달하는 벨트는 크게 V벨트, 타이밍벨트, 평벨트 세 가지로 나뉘는데 종류마다 규격 표기법이 완전히 다릅니다.
V벨트는 단면 형상과 피치 길이로, 타이밍벨트는 피치(mm)와 치형으로, 평벨트는 폭과 두께로 표시합니다.
축간 동력을 전달하는 세 가지 벨트의 규격 표기법과 형번 읽는 법, 상황별 선정 기준을 정리해봤습니다.

벨트란? — 마찰전달과 치합전달의 차이

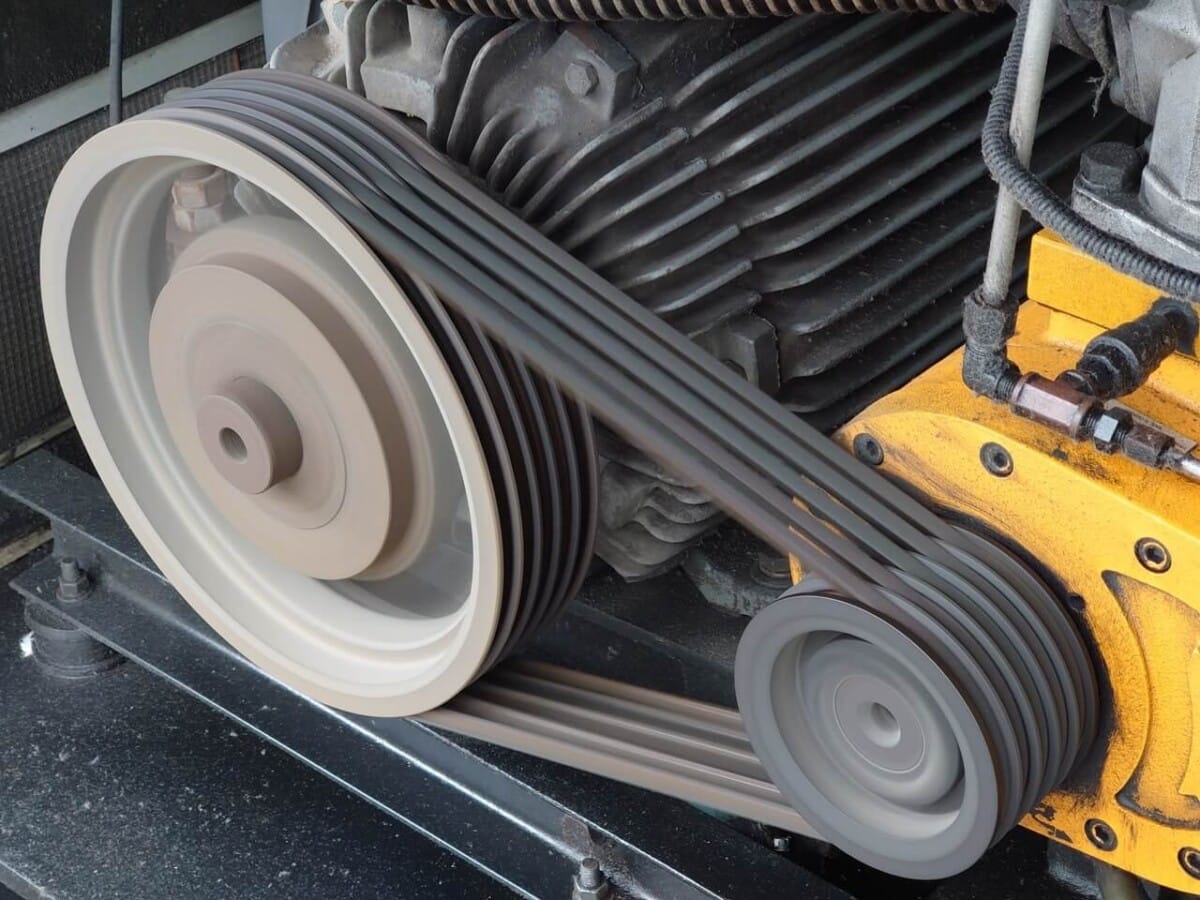

벨트는 회전하는 두 축(모터와 피구동체) 사이에 걸어 미끄러짐이나 이맞물림으로 동력을 전달하는 고리 형태의 전동 부품입니다.
동력전달 벨트는 힘을 옮기는 방식에 따라 크게 두 갈래로 나뉩니다. 마찰전달 방식(V벨트·평벨트)은 벨트와 풀리 사이의 마찰력만으로 동력을 옮기고, 치합전달 방식(타이밍벨트)은 벨트 안쪽의 이(齒)가 풀리 홈에 맞물려 미끄러짐 없이 정확한 위치·속도를 유지합니다.
같은 마찰전달이라도 V벨트는 단면이 쐐기(V)형이라 풀리 홈에 끼워 넣는 구조인 반면, 평벨트는 단면이 납작해 홈이 없는 평평한 풀리(크라운 풀리) 위를 감아 돕니다.

참고로 컨베이어벨트는 이 셋과 목적 자체가 다릅니다. 축간 동력전달이 아니라 벨트 표면 위에 물건을 얹어 이동시키는 운반용 부품이라 규격 체계(EP 강도 등급 등)도 따로 관리되며, 발주 창구 자체가 다른 경우가 많습니다.
V벨트·타이밍벨트·평벨트는 규격 체계가 서로 호환되지 않아 한 종류의 표기법으로 다른 종류를 주문하면 반드시 오발주로 이어집니다.

동력전달 벨트 종류 3가지

V벨트·타이밍벨트·평벨트는 전달 방식, 미끄럼 여부, 주요 용도가 전부 다릅니다.

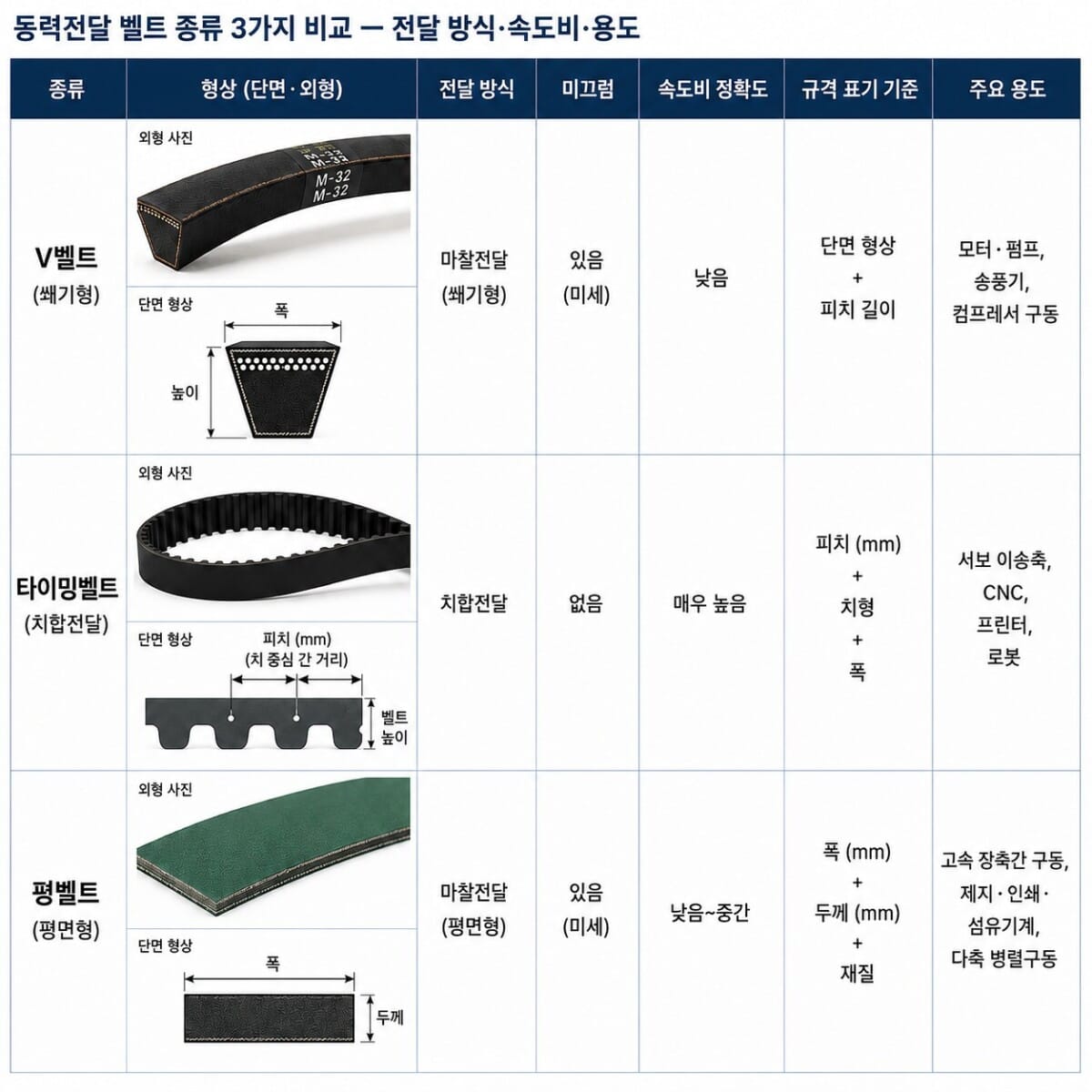

아래 표로 세 종류의 특징을 먼저 비교하고, 이어지는 섹션에서 각각의 규격 표기법을 자세히 다룹니다.

V벨트는 압축 공간이 좁아도 큰 토크를 낼 수 있어 범용 설비에 적합하지만, 축간거리가 길어지거나 다축을 동시에 구동하려면 벨트가 처지고 진동이 커집니다.
평벨트는 이런 상황에서 대안이 됩니다. 얇고 가벼워 고속 회전에 유리하고, 여러 풀리를 지그재그로 감는 다축(멀티 풀리) 구동에도 잘 맞습니다. 반대로 정밀 위치 제어가 필요한 서보 축에 V벨트나 평벨트를 걸거나, 대하중 물류 라인에 동력전달용 벨트를 쓰는 식의 오적용은 금방 문제를 일으킵니다.
어떤 전달 방식이 필요한지 먼저 정하고 나서 세부 규격을 골라야 합니다.

V벨트 규격 — 단면 표기 M·A·B·C·D·E와 세폭 V벨트

일반 V벨트(Standard V-Belt)는 단면의 폭과 높이에 따라 M·A·B·C·D·E형으로 구분하며, 알파벳 순서대로 단면이 커지고 전달 가능한 동력도 커집니다.
단면이 클수록 큰 부하를 견디지만 최소 풀리 지름도 함께 커지므로, 설치 공간이 좁으면 무작정 큰 단면을 고를 수 없습니다.

표기 방식은 [단면 기호]-[유효 피치 길이(인치)] 형태입니다.
예를 들어 B-100이라면 B형 단면에 유효 피치 길이 100인치라는 뜻입니다. A형 벨트를 B형 풀리 홈에 걸면 접촉 면적이 안 맞아 미끄럼과 마모가 빠르게 진행되므로 단면 형식은 반드시 풀리 홈 규격과 일치시켜야 합니다.

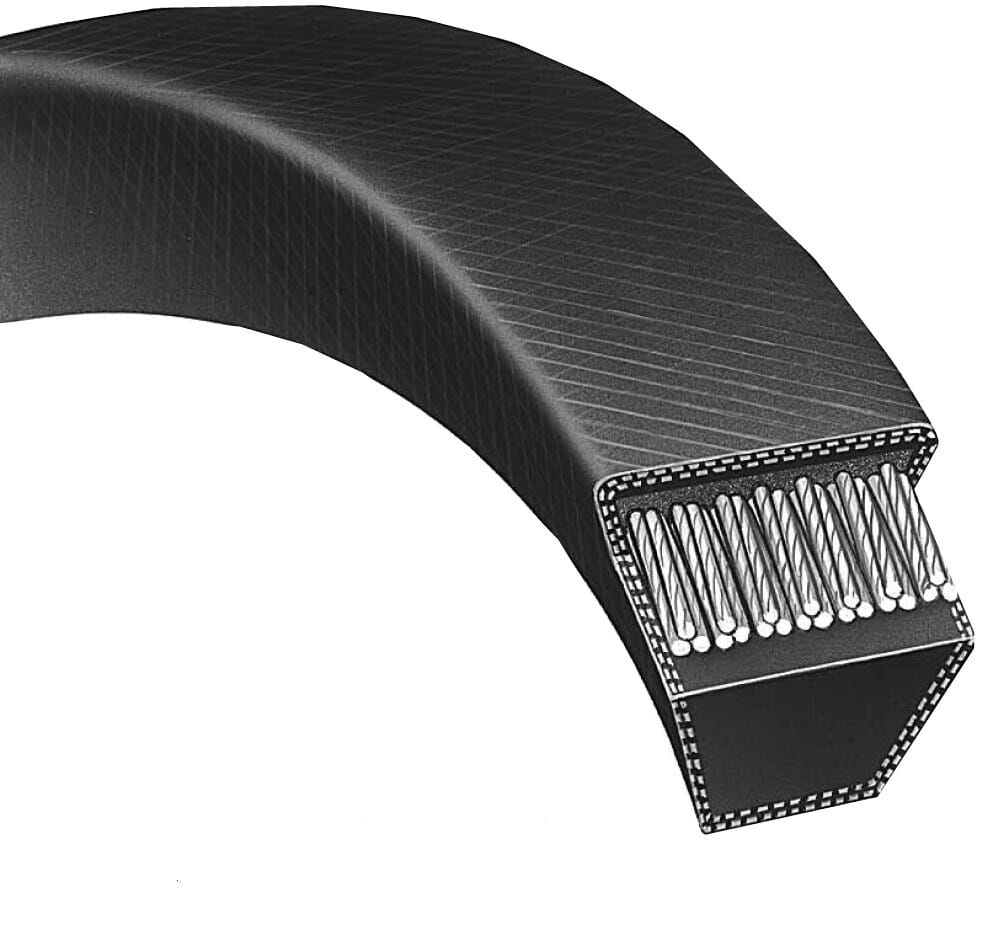

아래 그림은 이 표기가 실제 벨트의 어느 부분을 가리키는지 단면도로 보여줍니다.

세폭 V벨트(3V·5V·8V, SPZ·SPA·SPB·SPC)

세폭 V벨트(Narrow V-Belt, Wedge Belt)는 일반 V벨트보다 단면 폭 대비 높이가 커서 같은 폭으로 더 큰 동력을 전달합니다.
설치 공간이 좁으면서 고출력이 필요한 최신 설비에서 일반형보다 많이 채택됩니다. 인치 계열은 3V·5V·8V, 미터 계열(유럽식)은 SPZ·SPA·SPB·SPC로 표기하며, 서로 대략 대응되긴 하지만 정확히 호환되지는 않습니다.

세폭 벨트는 표기 뒤 숫자가 유효 피치 길이(인치×10)를 나타냅니다.
예를 들어 5V800은 5V 단면에 유효 피치 길이 80.0인치라는 의미입니다. 정확한 길이 계산은 축간거리와 풀리 지름으로 산출하며, 최종 발주 전에는 제조사 카탈로그의 길이 산정표로 한 번 더 대조하는 것이 안전합니다.

V벨트 서비스 팩터 — 전달동력에 여유율을 더하는 이유

V벨트를 선정할 때 모터 정격 출력을 그대로 쓰면 안 됩니다. 반드시 서비스 팩터(Service Factor)를 곱한 설계동력을 기준으로 단면을 골라야 합니다.
서비스 팩터는 부하의 충격 정도와 하루 가동 시간에 따라 1.1~1.8 범위에서 정해집니다. 예를 들어 정격 출력 7.5kW 모터로 컨베이어를 구동하고 하루 16시간 이상 가동한다면, 충격이 적은 균일 부하라도 서비스 팩터 1.2~1.4를 적용해 설계동력 9~10.5kW 기준으로 단면과 가닥 수를 산정합니다.
설계동력을 낮게 잡으면 초기엔 문제없어 보여도 벨트가 예상보다 빨리 늘어나고 소음이 커지는 식으로 티가 납니다.
정확한 단면과 가닥 수는 제조사가 제공하는 선정차트(동력-회전수 그래프)에 설계동력과 소형 풀리 회전수를 대입해 정하는 것이 원칙입니다. 서비스 팩터는 그 앞 단계에서 설계동력을 구하기 위한 보정값일 뿐, 최종 단면 선택은 반드시 차트로 확인해야 합니다.

여러 가닥(멀티 V벨트)으로 구성된 구동에서 한두 가닥만 낡아 교체하는 것은 금물입니다. 벨트마다 미세하게 늘어난 정도가 달라 장력이 불균일해지고 특정 가닥에 하중이 몰려 조기 파손됩니다.
한 가닥이라도 손상되면 세트 전체를 동시에 교체하는 것이 원칙입니다.

타이밍벨트 규격 — 피치와 치형 표기법

타이밍벨트 규격은 피치(pitch, 이와 이 사이 간격)와 치형(이의 단면 모양)으로 결정되며, 피치가 같아도 치형이 다르면 절대 호환되지 않습니다.

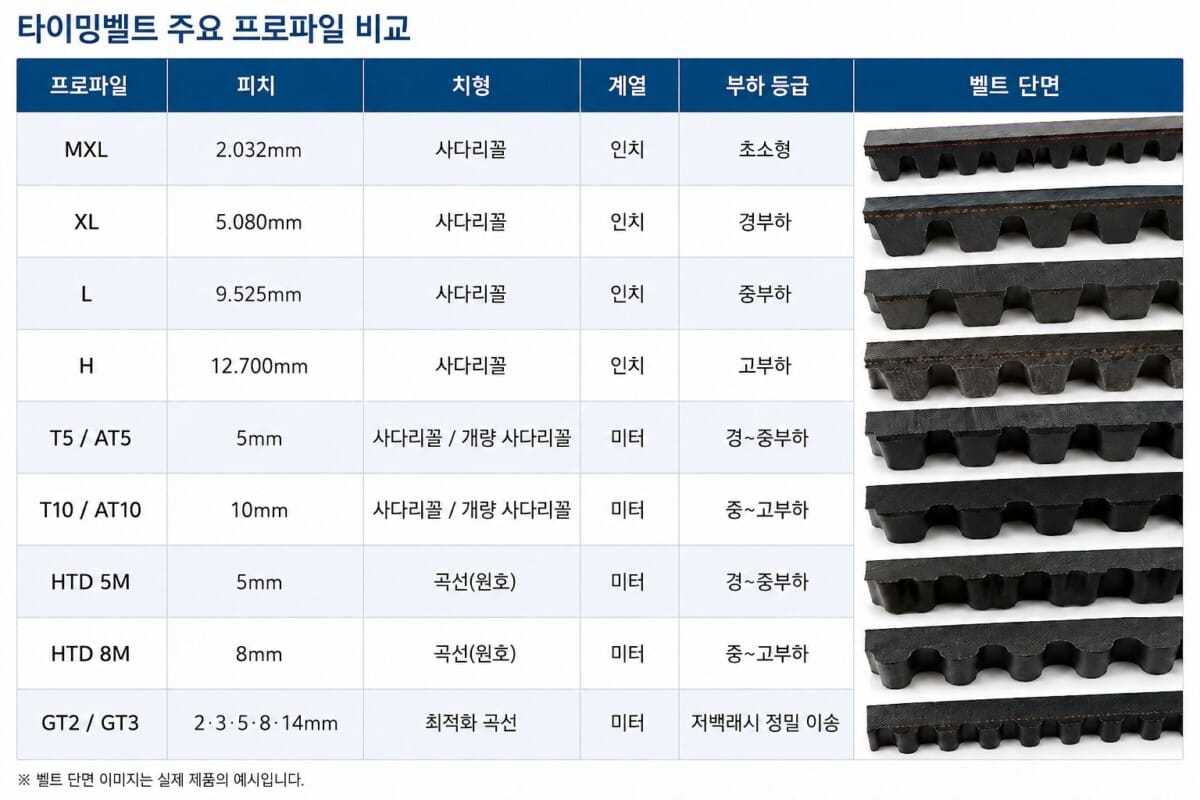

치형 계열은 크게 세 가지입니다. 인치 계열(사다리꼴 치형)은 MXL·XL·L·H·XH·XXH, 미터 계열(사다리꼴 치형)은 T·AT 시리즈, 곡선 치형은 HTD(3M·5M·8M·14M)와 GT2·GT3입니다.

HTD 5M과 T5는 피치 숫자(5mm)가 같아도 치형이 완전히 다른 별개 규격이라 서로의 풀리에 걸면 즉시 파손됩니다.
정밀 이송축(로봇, XY 스테이지)이라면 백래시가 낮은 GT2·GT3 계열을, 일반 산업 구동이라면 HTD 8M을 우선 검토하는 경우가 많습니다.

타이밍벨트 형번 읽는 법

계열별로 형번 표기 방식이 다르기 때문에 헷갈리기 쉽습니다.
인치 계열은 [피치 길이(0.1인치 단위)][프로파일][폭(0.01인치 단위)] 순으로 표기합니다. 예를 들어 200XL037은 피치 길이 20.0인치, XL 프로파일, 폭 3/8인치(0.37인치)를 뜻합니다.

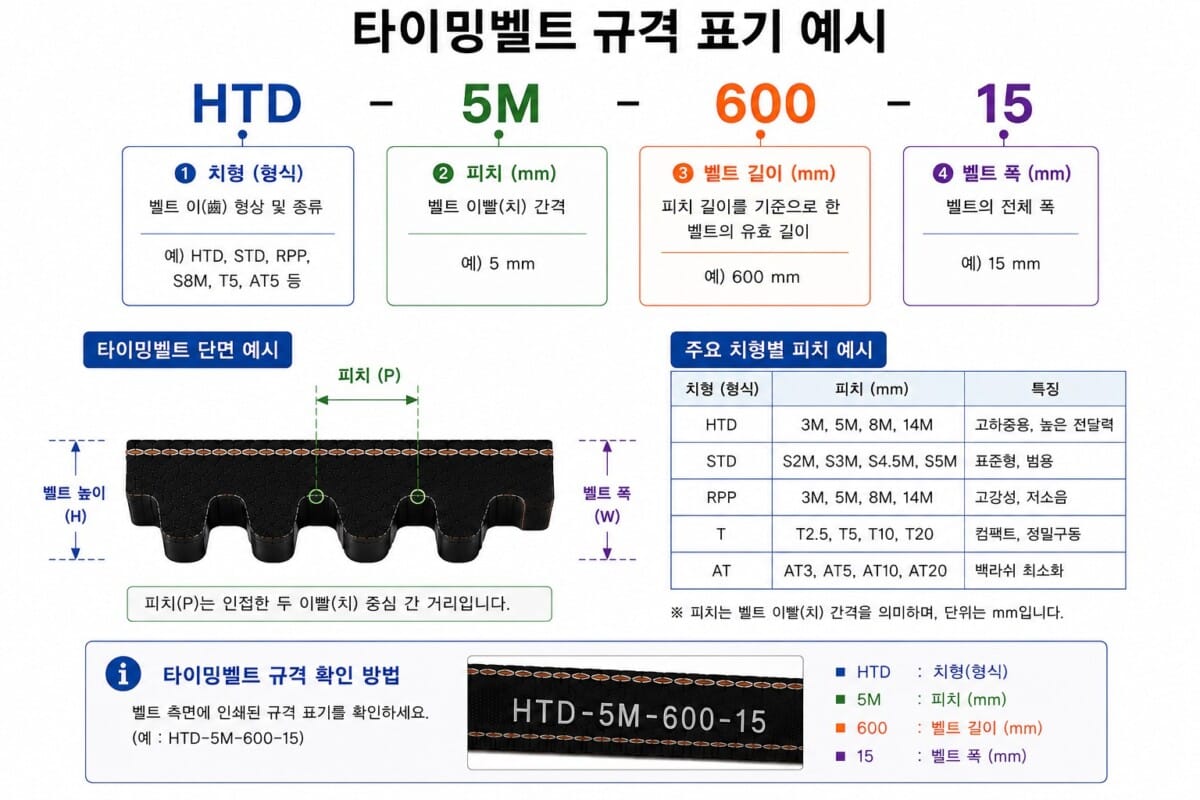

HTD 계열은 [피치 길이(mm)]-[피치]M-[폭(mm)] 순입니다. 560-8M-20은 피치 길이 560mm, 8M 프로파일, 폭 20mm를 의미합니다. 아래 그림에서 이 숫자들이 실제 벨트의 어느 위치에 대응하는지 확인할 수 있습니다.

실제 벨트에 찍힌 표기 읽기 — S8M512 SUPER TORQUE 사례

막상 현장에서 벨트를 뒤집어 보면 위에서 설명한 하이픈 형식과 다르게 찍혀 있는 경우가 많습니다. 대표적인 예가 미쯔보시·반도 등 일본 제조사의 “SUPER TORQUE(슈퍼 토크)” 계열 벨트입니다.
이런 벨트에는 보통 MADE IN JAPAN, DO NOT CRIMP(折曲厳禁 — 접거나 구겨서 보관·운반하지 말라는 뜻), S8M512, SUPER TORQUE라는 네 가지 문구가 벨트 길이 방향으로 반복 인쇄돼 있습니다. 이 중 실제 규격 정보는 숫자와 영문이 붙어 있는 S8M512 하나뿐이며, 나머지 세 문구는 원산지·취급주의·브랜드명일 뿐 규격과는 무관합니다.

S8M512는 [치형 계열][피치(mm)]M[피치 길이(mm)] 순으로 붙여 쓴 표기입니다.
S는 STD(Super Torque Drive) 계열의 곡선치형이라는 뜻이고, 8은 피치 8mm, M은 미터 계열 표기이며, 512는 피치 길이 512mm(이가 8mm 간격으로 64개 있다는 의미, 512÷8=64)입니다. STD는 HTD와 이 모양이 비슷해 8M이라는 숫자만 보고 같은 규격으로 착각하기 쉽지만, 제조사가 다른 별개 표준이므로 풀리에 걸기 전 반드시 호환 여부를 카탈로그로 확인해야 합니다.
폭(width) 치수는 이 표기에 포함되지 않습니다. 벨트 표면에는 폭이 인쇄되지 않는 경우가 대부분이라, 발주 시에는 캘리퍼스로 폭을 직접 측정하거나 구매 당시 포장 라벨에 적힌 전체 형번을 함께 확인해야 합니다.

타이밍벨트 소재 — 고무 계열과 폴리우레탄(PU) 계열

같은 규격이라도 소재에 따라 적용 환경이 갈립니다. 크게 고무(네오프렌·HNBR) 계열과 폴리우레탄(PU) 계열로 나뉩니다.
네오프렌 벨트는 가격이 저렴하고 범용성이 좋아 일반 산업 구동에 널리 쓰이지만 내유성과 내열성이 상대적으로 약합니다. HNBR 소재는 고온·오일 환경에서 네오프렌보다 오래 버팁니다.
폴리우레탄(PU) 타이밍벨트는 절단 후 양 끝을 용접해 원하는 길이로 직접 만들 수 있고 내마모성이 뛰어나 로봇, 3D 프린터, 식품 라인처럼 커스텀 길이나 위생 관리가 필요한 곳에 주로 사용합니다. 다만 고무 계열보다 가격이 높고 고하중에는 상대적으로 불리합니다.

평벨트 규격 — 표기법과 재질 구분

평벨트는 V벨트처럼 마찰전달 방식이지만 단면이 납작해 홈이 없는 크라운 풀리(중앙이 볼록한 풀리) 위를 감아 돕니다. 규격은 폭(mm)×두께(mm)와 재질 구분으로 표시합니다.
V벨트나 타이밍벨트처럼 국제 공통 형번 체계가 촘촘하게 잡혀 있지 않고, 벨트와 대응 풀리의 폭·지름 계열만 ISO 22(우선수 계열 R10·R20·R40)로 표준화돼 있어 실제 발주는 제조사별 카탈로그 표기를 따르는 경우가 많습니다.

재질별 4가지 — 가죽·고무·우레탄·패브릭

같은 폭·두께라도 재질에 따라 마찰계수, 내유성, 사용 온도 범위가 크게 갈립니다.
가죽 평벨트는 마찰계수가 높아 예전부터 동력전달용으로 많이 쓰였지만 습기와 기름에 약해 요즘은 특수 용도로 제한적으로 쓰입니다. 고무(직물심) 평벨트는 직물을 심재로 넣고 고무로 감싼 구조로 범용성이 가장 좋고 가격도 저렴합니다. 폴리우레탄(PU) 평벨트는 내마모성과 내유성이 뛰어나고 절단 후 양 끝을 용접해 원하는 길이로 직접 제작할 수 있어 식품·포장 라인처럼 위생 관리나 커스텀 길이가 필요한 곳에 많이 쓰입니다. 패브릭(직물) 평벨트는 두께가 얇고 가벼워 고속 경부하 구동에 적합합니다.

표기는 [폭(mm)] × [두께(mm)] – [재질 기호] 형태를 많이 씁니다.
예를 들어 100×3-PU라면 폭 100mm, 두께 3mm의 폴리우레탄 평벨트라는 뜻입니다. 제조사마다 재질 기호와 겹수(플라이) 표기 방식이 달라, 발주 전 카탈로그의 표기 범례를 먼저 확인해야 합니다.

크라운 풀리와 트래킹 — 평벨트가 벗어나지 않게 하는 구조

평벨트는 V벨트·타이밍벨트와 달리 풀리에 홈이 없어 벨트가 스스로 중심을 잡지 못합니다. 그래서 풀리 표면 중앙을 살짝 볼록하게 가공한 크라운 풀리(Crown Pulley)를 사용해 벨트가 자연스럽게 가운데로 쏠리도록 유도합니다.
크라운 가공 없이 평평한 풀리를 쓰면 벨트가 한쪽으로 흘러내리는 사행(蛇行) 현상이 쉽게 발생하므로, 축간거리가 길거나 다축 구동일수록 크라운 가공과 풀리 정렬을 더 꼼꼼히 관리해야 합니다.

이음(조인트) 방식 — 엔드리스와 현장 이음

평벨트는 롤 상태로 공급된 뒤 필요한 길이로 잘라 양 끝을 이어야 하는데, 이음 방식에 따라 수명과 소음이 달라집니다.
엔드리스(Endless) 방식은 제조사에서 미리 정확한 길이로 융착 접합해 이음부 두께 차이가 거의 없어 진동과 소음이 가장 적습니다. 현장 이음은 핑거 조인트(Finger Joint, 톱니 모양으로 맞물려 접착)나 메탈 파스너(금속 클립 고정)로 처리하며, 시공은 빠르지만 이음부가 지나갈 때마다 미세한 충격과 소음이 발생합니다.
고속·정밀 구동에는 엔드리스 방식을, 현장에서 즉시 보수가 필요한 라인에는 핑거 조인트나 메탈 파스너를 선택하는 경우가 많습니다.

벨트 선정 체크리스트 4단계

벨트 규격 표기법을 알아도 막상 선정할 때는 어떤 순서로 결정해야 할지 헷갈립니다.
아래 4단계로 접근하면 오선정을 크게 줄일 수 있습니다.

모터에서 벨트로 동력을 넘기기 전에 모터 자체의 용량 산정이 먼저 끝나 있어야 합니다.
모터 선정 가이드 — 용도별 모터 선정 방법 및 5단계 체크리스트 | 감속기 선정 방법 — 감속비·토크·백래시 기준

벨트 장력·정렬 관리 — 자주 하는 실수와 대책

벨트를 규격에 맞게 골랐어도 장력과 풀리 정렬이 틀어지면 수명이 절반 이하로 줄어듭니다.
현장에서 가장 흔한 실수는 장력을 감으로 조절하는 것입니다. 육안으로 “적당히 팽팽하다”는 느낌만으로 조인 벨트는 대부분 과도하게 당겨져 있거나, 반대로 헐거운 채 방치됩니다.

장력 측정 — 처짐량법과 텐션미터

가장 간단한 방법은 처짐량법(Deflection Method)입니다.

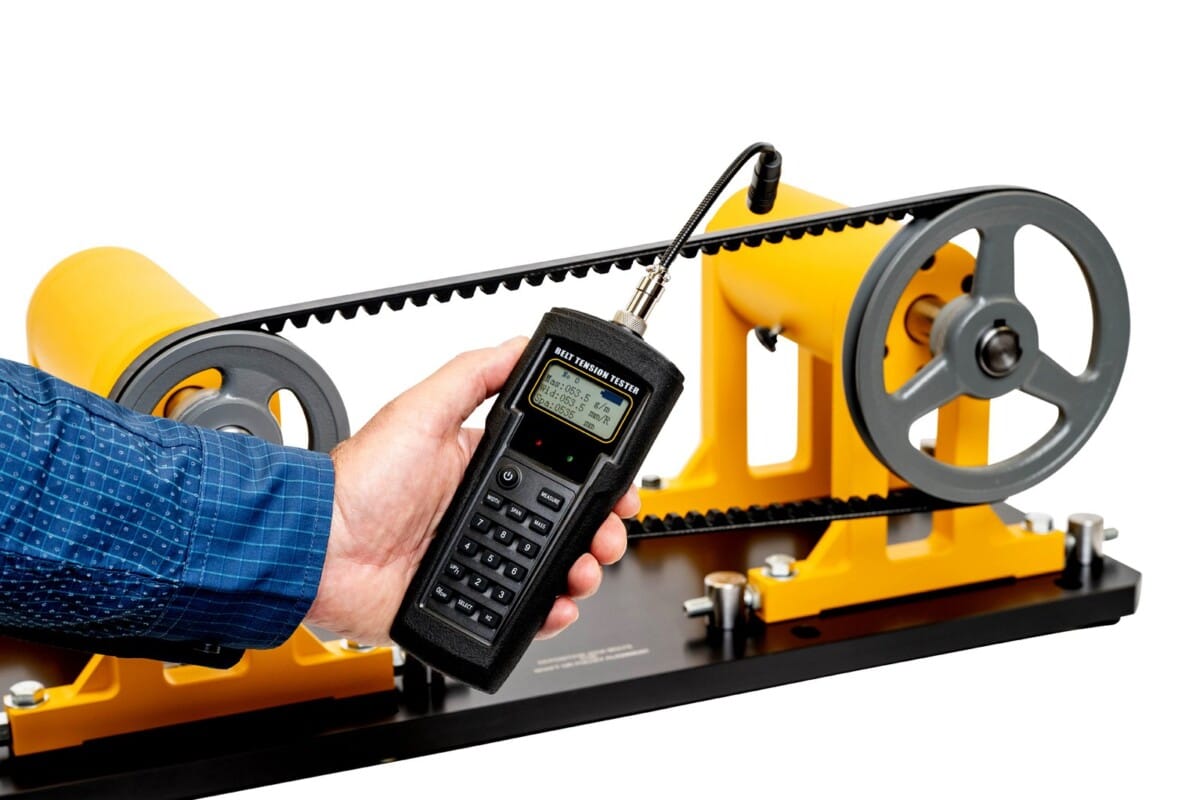

벨트 스팬(풀리 간 거리)의 중간을 손가락으로 눌러 처지는 양을 측정하는 방식으로, 통상 스팬 길이 100mm당 약 1.6mm 처짐을 기준으로 삼되 벨트 종류·제조사마다 권장값이 다르므로 카탈로그 수치를 우선 확인해야 합니다. 정밀하게 관리하려면 텐션미터(Tension Meter)로 고유 진동수를 측정해 장력을 계산하는 방식을 씁니다.

장력이 부족하면 미끄럼·마모·소음이 늘고, 반대로 과도하면 축과 베어링에 무리한 하중이 걸려 조기 파손으로 이어집니다.
타이밍벨트는 장력이 너무 낮으면 이가 풀리 홈을 건너뛰는 티스 점프(Teeth Jump) 현상이 생겨 서보 위치 오차가 발생하니 특히 주의해야 합니다.

풀리 정렬과 안전커버

풀리 두 축이 평행하지 않거나 중심이 어긋나면 벨트가 한쪽으로 쏠리는 사행(蛇行) 현상이 생깁니다.
직선자나 레이저 정렬기로 두 풀리의 평행도를 맞추고, 벨트가 걸리는 회전부에는 반드시 안전커버(방호덮개)를 설치해야 합니다. 회전 중인 벨트·풀리는 협착 사고 위험이 크기 때문에 안전커버 없이 운전하는 것은 산업안전보건 기준에도 위배됩니다.

평벨트는 홈이 없는 구조 특성상 V벨트·타이밍벨트보다 사행에 더 취약합니다.
크라운 풀리 가공 상태를 정기적으로 점검하고, 축간거리가 긴 라인에는 가이드 롤러를 추가해 미세한 쏠림을 실시간으로 보정하면 편마모와 이탈 사고를 크게 줄일 수 있습니다.

참고 링크: Gates Corporation 벨트 기술 자료

벨트 규격 FAQ — 현장에서 자주 묻는 질문

Q1. V벨트·타이밍벨트·평벨트 중 어떤 것을 선택해야 하나요?

위치나 속도 정밀도가 중요하지 않은 단순 저속 동력전달(펌프, 송풍기 구동 등)이라면 V벨트로 충분합니다. 서보모터 이송축, CNC, 로봇처럼 미끄럼 없이 정확한 회전 위치를 유지해야 하는 경우에는 타이밍벨트를 선택합니다. 고속으로 장축간·다축 구동이 필요하거나 저소음 운전이 중요하면 평벨트를 검토합니다.

Q2. 벨트 규격만 같으면 다른 제조사 제품도 호환되나요?

단면·피치·폭 같은 외형 규격은 표준 규격을 따르는 제조사끼리 대체로 호환됩니다. 다만 고무 배합, 심선 재질, 정밀도 등급은 제조사마다 다를 수 있어 정밀 이송축이나 고속 구동에는 검증된 제조사 제품을 유지하는 것이 안전합니다.

Q3. 평벨트는 왜 크라운 풀리가 필요한가요?

평벨트는 V벨트·타이밍벨트와 달리 풀리에 홈이 없어 벨트가 스스로 중심을 잡지 못합니다. 크라운 풀리는 표면 중앙을 볼록하게 가공해 벨트가 자연스럽게 가운데로 쏠리도록 유도하는 구조로, 크라운 가공 없이 평평한 풀리를 쓰면 사행 현상이 쉽게 발생합니다.

Q4. 벨트 장력은 얼마나 자주 점검해야 하나요?

신규 설치 후에는 초기 늘어짐(길들임)이 발생하므로 가동 24~48시간 이내에 1차 재조정이 필요합니다. 이후에는 정기 점검 주기(통상 1~3개월)에 처짐량이나 텐션미터로 확인하고, 소음·미끄럼이 감지되면 즉시 재점검합니다.

Q5. 벨트 표기가 지워져서 규격을 알 수 없습니다. 어떻게 확인하나요?

V벨트는 단면의 상폭과 높이를 캘리퍼스로 실측해 M·A·B·C형 치수표와 대조합니다. 타이밍벨트는 연속된 이 10개의 중심 간 거리를 측정해 10으로 나누면 피치를 구할 수 있고, 치형(사다리꼴인지 곡선인지) 육안 확인과 함께 대조하면 프로파일을 특정할 수 있습니다. 평벨트는 폭과 두께를 캘리퍼스로 직접 측정하고, 재질은 절단면의 심재 구조와 촉감으로 구분합니다.
