슬립링은 회전하는 축과 고정된 배선 사이에 전원이나 신호를 케이블 꼬임 없이 계속 전달해주는 부품입니다.
CCTV 팬틸트 카메라, 풍력발전기 나셀, 로봇 관절, 회전테이블처럼 축이 한쪽 방향으로 계속 돌아야 하는 설비에는 케이블을 그냥 연결할 수가 없습니다.
케이블을 고정하면 축이 몇 바퀴만 돌아도 선이 꼬여서 끊어지기 때문인데, 이 문제를 해결하는 부품이 바로 슬립링입니다.
접점 방식이나 채널 구성을 잘못 고르면 신호 노이즈나 접촉 불량으로 설비 전체가 오작동하는 경우도 흔해서, 원리부터 정확히 이해하고 선정하는 게 중요합니다.
이 글에서는 슬립링의 작동 원리와 구조, 종류별 차이, 선정 기준, 그리고 현장에서 자주 겪는 고장 패턴까지 순서대로 정리했습니다.
슬립링이란? — 회전체 배선을 꼬임 없이 전달하는 부품
슬립링(Slip Ring)은 고정부(스테이터)와 회전부(로터) 사이에서 전원·신호를 도전링과 브러시의 접촉을 통해 끊김 없이 전달하는 회전형 전기 접속 부품입니다.
로터리 커넥터, 집전환(集電環), 회전 커넥터라고도 부르며, 겉모습은 원통형이나 납작한 원판형 하우징 안에 여러 개의 링이 겹겹이 쌓인 구조로 되어 있습니다.
슬립링이 없다면 회전축에 연결된 케이블은 축이 회전한 방향으로 계속 꼬이다가 결국 단선되거나 절연이 파손됩니다. 왕복 회전(예: 밸브 개폐)이라면 케이블을 여유 있게 감아두는 것만으로 버틸 수 있지만, 팬(pan) 카메라나 풍력터빈 나셀처럼 한 방향으로 무한 회전하는 축에는 슬립링이 사실상 유일한 해법입니다.
전력만 옮기는 단순한 제품부터 이더넷, USB, 동축(RF) 신호까지 함께 전달하는 복합형 제품까지 종류가 다양하고, 채널 하나마다 전력용인지 신호용인지에 따라 안에 들어가는 링·브러시 소재가 달라집니다.
그래서 슬립링은 단품 규격만 보고 고르기보다 설비가 실제로 옮겨야 하는 전력·신호 구성을 먼저 정리한 뒤 접근하는 편이 효과적입니다.
슬립링 작동 원리와 구조
도전링과 브러시가 미끄러지며 접촉합니다.
슬립링의 핵심 동작 원리는 회전축에 고정된 도전링(conductive ring) 표면 위를 고정된 브러시가 미끄러지듯 접촉하면서 전기 회로를 이어주는 것입니다.
로터 쪽에 채널 수만큼 도전링이 절연체를 사이에 두고 축 방향으로 나란히 배열되고, 스테이터 쪽에는 각 링에 대응하는 브러시가 스프링 압력으로 링 표면을 누르고 있습니다. 축이 회전해도 브러시는 같은 링 위를 계속 문지르기 때문에 전기적으로는 끊어지지 않은 하나의 회로처럼 동작합니다.
하우징 내부 구성 — 로터·스테이터·베어링·리드선

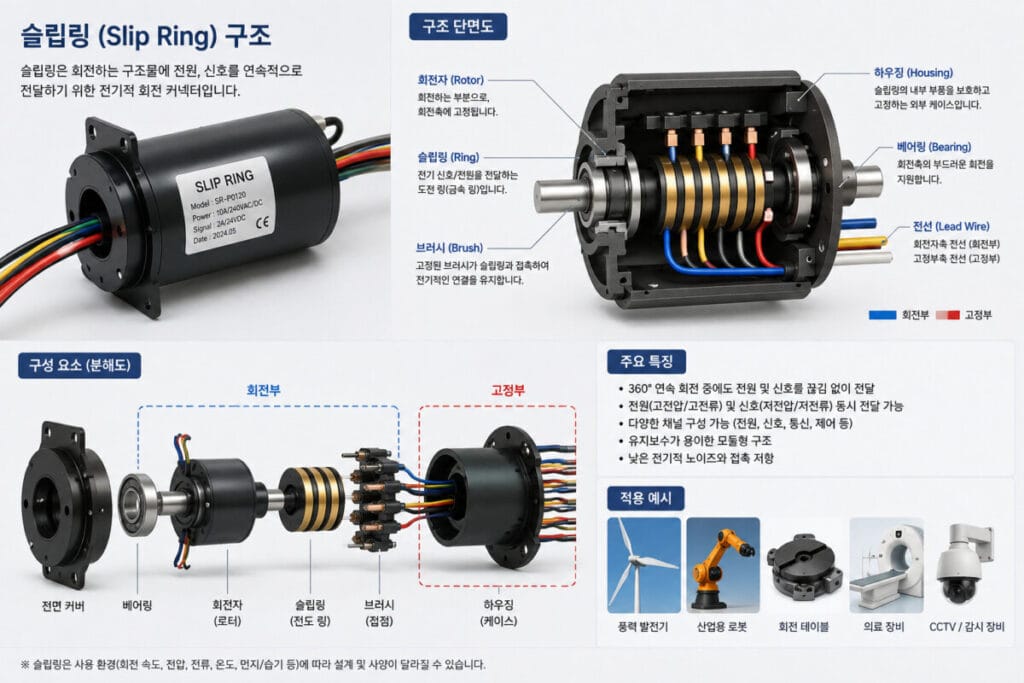

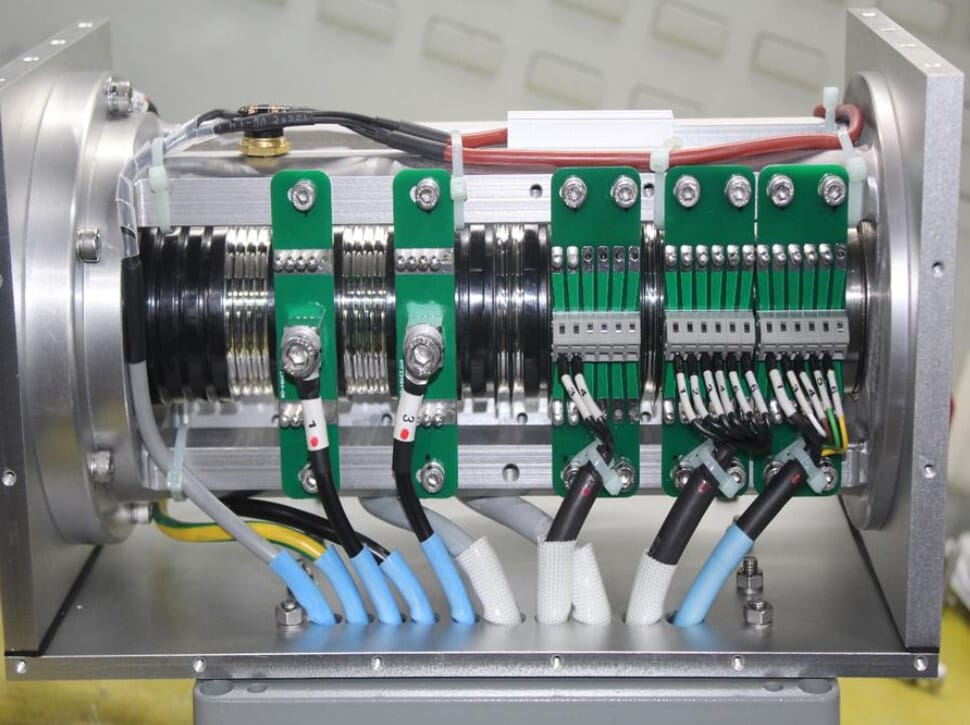

슬립링 내부는 크게 네 부분으로 나뉩니다.
회전축에 물려 함께 도는 로터(도전링 어셈블리), 브러시를 고정하고 있는 고정부 스테이터, 로터와 스테이터가 서로 흔들리지 않게 잡아주는 베어링, 그리고 양쪽에서 밖으로 나온 리드선(케이블)입니다. 하우징은 대부분 금속이나 엔지니어링 플라스틱으로 만들어 내부 접점을 먼지·수분으로부터 보호합니다.
베어링이 마모되면 로터가 흔들리면서 브러시 접촉압이 불균일해지고, 이게 바로 접촉저항 상승과 노이즈의 원인이 됩니다. 그래서 슬립링을 회전축에 장착할 때는 축 정렬(얼라인먼트)과 베어링 상태도 함께 점검해야 합니다.
전력용 채널과 신호용 채널은 안에서부터 다르다
같은 슬립링 안에서도 채널 용도에 따라 접점 소재가 다릅니다.
전류를 많이 흘리는 전력 채널은 접촉 면적이 넓은 카본 브러시나 은합금 브러시를 쓰고, 통신·센서 신호처럼 미세한 전류를 다루는 채널은 접촉저항이 낮고 안정적인 귀금속(금) 와이어 브러시를 씁니다. 이 둘을 섞어 쓰는 하이브리드 슬립링이 산업 현장에서 가장 흔한 형태입니다.
슬립링 종류 — 장착 방식과 접점 방식 비교
슬립링은 회전축에 어떻게 장착하느냐에 따라 관통형·팬케이크형·캡슐형으로 나뉘고, 접점을 무엇으로 만드느냐에 따라 카본 브러시식·귀금속 와이어 브러시식으로 나뉩니다.
각각 기준은 서로 독립적이라 실제 제품은 이 두 분류를 조합해서 고르게 됩니다.

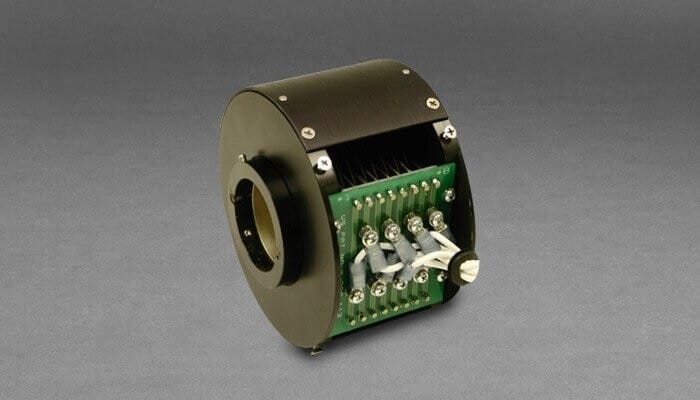

| 장착 방식 | 구조 특징 | 적합한 축 형태 | 주요 적용 예 |
|---|---|---|---|
| 관통형 (Through-bore) | 중앙에 구멍이 뚫려 있어 회전축을 그대로 관통시켜 장착 | 이미 존재하는 회전축에 후장착 | 로봇 관절, 회전 크레인, 풍력터빈 피치베어링 |

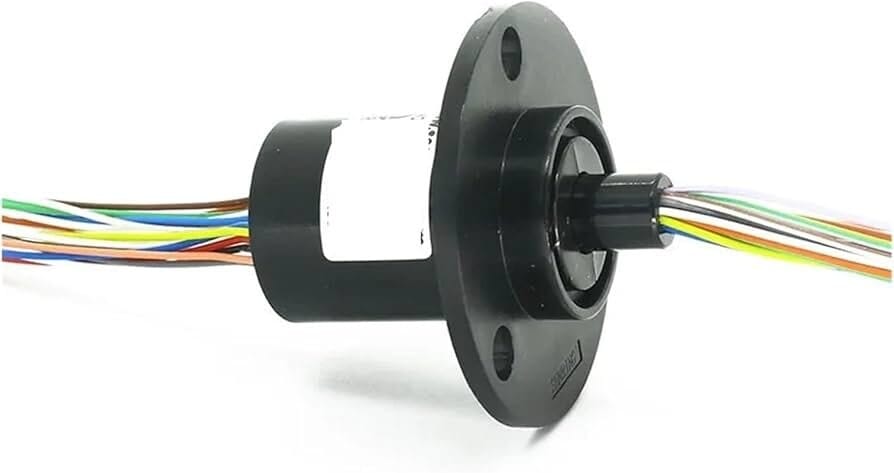

| 캡슐형 (Capsule) | 축 끝단에 연결하는 소형 원통형, 구조가 단순하고 저렴 | 소형·경량 회전체 | CCTV PTZ 카메라, 소형 회전 디스플레이 |
| 팬케이크형 (Pancake) | 납작한 원판 형태로 축 방향 설치 공간이 부족할 때 사용 | 축 방향 길이 제약이 큰 설비 | 레이더 안테나, 박형 회전 스테이지 |
접점 방식 3가지 비교
| 접점 방식 | 접촉저항 | 전류 용량 | 적합한 용도 |
|---|---|---|---|
| 카본 브러시식 | 보통 (수십~수백mΩ) | 큼 (대전류 전력 전송에 유리) | 크레인, 회전 테이블 등 전력 위주 채널 |
| 귀금속 와이어 브러시식 | 낮음 (2~10mΩ 수준) | 작음~중간 | 이더넷·USB·센서 신호 등 저노이즈 채널 |
| 액체금속(수은)식 | 매우 낮음 | 중간 | 일부 정밀 계측용, 일반 산업용 채택 드묾 |
카본 브러시식 — 전력 전송에 강하다
흑연(카본) 브러시가 링 표면을 누르는 방식으로, 접촉 면적이 넓어 전류 용량을 키우기 유리합니다.
다만 접촉저항이 상대적으로 높고 마모 분진(카본 가루)이 생기기 때문에, 미세 신호를 다루는 채널에는 잘 쓰지 않습니다. 전력 전송이 주목적인 크레인이나 회전 테이블 슬립링에 많이 채택됩니다.
귀금속 와이어 브러시식 — 저노이즈 신호 전송에 강하다
금이나 금합금으로 도금한 가는 와이어 다발이 브러시 역할을 합니다.
접촉저항이 2~10mΩ 수준으로 낮고 안정적이라 데이터 통신, 센서 신호, 이더넷·USB 채널처럼 노이즈에 민감한 용도에 적합합니다. 다만 대전류에는 부적합해서 큰 전력은 별도의 카본·은합금 채널로 나눠 설계하는 게 일반적입니다.
액체금속(수은) 방식은 현재 산업용으로는 잘 쓰지 않는다
과거에는 수은처럼 액체 상태의 금속을 접점 매개체로 쓰는 방식도 있었습니다.
접촉저항이 매우 낮고 마모가 없다는 장점이 있지만, 수은의 독성과 환경 규제 때문에 현재 일반 산업 현장에서는 거의 채택하지 않고 브러시 방식이 표준으로 자리 잡았습니다.
카탈로그에서 이런 방식을 보게 되면 특수 용도(정밀 계측 등)로 한정된 제품인지 먼저 확인하는 게 좋습니다.
슬립링이 쓰이는 곳 — 산업 현장 응용 사례
슬립링은 축이 무한 회전하면서 동시에 전원이나 신호가 필요한 설비라면 업종을 가리지 않고 쓰입니다. 산업 자동화 현장에서 자주 마주치는 대표적인 응용 사례는 다음과 같습니다.
- CCTV 팬틸트(PTZ) 카메라 — 카메라가 360도 회전해도 전원·영상 신호가 끊기지 않도록 캡슐형 슬립링을 회전축에 내장
- 풍력발전기 나셀·피치베어링 — 블레이드 피치각을 조절하는 회전부와 나셀 내부 사이에 전력·제어 신호 전달
- 로봇 관절(다관절 로봇) — 회전 관절을 지나 손끝(엔드이펙터)의 센서·그리퍼로 전원과 통신선을 연결
- 회전 크레인·타워크레인 — 붐대가 회전해도 운전실 계통과 붐 끝단 전기 장치가 계속 연결되도록 대전류 슬립링 사용
- 회전테이블·턴테이블 — 검사 장비나 전시용 회전 스테이지에서 모터 전원과 센서 신호를 함께 전달
- 롤투롤 설비의 회전 언와인더·터렛 와인더 — 축이 계속 회전하는 언와인드·리와인드 샤프트에 장력 센서나 정전기 제거 장치 전원을 공급할 때 슬립링을 함께 씁니다
제지·필름 롤투롤 라인에서는 회전하는 코어 축에 로드셀이나 정전기 제거 바를 달아야 하는 경우가 있는데, 이때도 축과 고정 프레임 사이를 슬립링으로 연결합니다.
이 구간을 슬립링 없이 그냥 배선했다가 몇 시간 만에 케이블이 축에 감겨 끊어진 사례가 실제로 보고되는 만큼, 회전축에 센서나 액추에이터를 추가할 계획이라면 설계 초기부터 슬립링 자리를 확보해두는 게 좋습니다.
슬립링 선정 기준 6단계
슬립링은 전력만 보고 고르면 신호 채널에서 문제가 생기고, 신호만 보고 고르면 전력 채널이 발열합니다.
아래 순서대로 확인하면 대부분의 선정 실수를 피할 수 있습니다.
- 채널 구성 파악 — 전력 채널과 신호 채널을 각각 몇 개 옮겨야 하는지, 신호 종류(아날로그·이더넷·USB·동축 등)를 먼저 정리합니다.
- 정격전류·전압 계산 — 각 전력 채널의 최대 전류에 20~30% 여유를 두고 정격전류를 정하고, 사용 전압에 맞는 절연 등급을 확인합니다.
- 회전속도·회전 방향 확인 — 축의 최대 회전속도(rpm)와 연속 회전 여부를 확인해 브러시 수명과 발열 여유를 판단합니다. 산업용 슬립링은 채널당 2~30A급이 흔하고, 대전류형은 수백A까지도 나옵니다.
- 접점 방식 선택 — 신호 채널은 귀금속 와이어 브러시, 전력 채널은 카본·은합금 브러시로 나눠 선택합니다.
- 설치 환경(IP등급) 확인 — 분진·수분·유증기 노출 환경이면 IP65 이상 제품을 우선 검토합니다.
- 장착 방식·치수 확정 — 축 형태와 설치 공간에 맞춰 관통형·캡슐형·팬케이크형 중 장착 방식을 정하고 내경·외경 치수를 확정합니다.
정격전류·회전속도는 이렇게 계산한다
예를 들어 로봇 관절 채널 하나에 최대 3A가 흐른다면, 25% 여유를 둬 3.75A가 되므로 표준 규격 중 다음 단계인 5A급을 선택하는 식입니다.
회전속도도 마찬가지로 여유를 둬야 합니다.
회전테이블이 30rpm으로 돈다면 정격 100rpm 슬립링은 여유롭게 쓸 수 있지만, 반대로 고속 스핀들(1,000rpm 이상)에 정격 300rpm짜리 저속용 슬립링을 쓰면 브러시 마모 속도가 빨라져 정격 수명의 절반도 못 채우고 접촉 불량이 나타날 수 있습니다.
회전속도·수명 사이클도 꼭 확인
슬립링 카탈로그에는 정격전류·전압 외에 최대 회전속도(일반 산업용은 대략 수십~수백 rpm대가 많고, 고속 스핀들용은 별도 사양)와 정격 수명(대체로 200만~1,000만 회전 사이클, 또는 시간 단위)이 함께 표기됩니다.
24시간 연속 가동하는 설비라면 카탈로그 수명 값이 시간 단위인지 사이클 단위인지부터 정확히 확인해야 실제 정비 계획을 세울 수 있습니다.
슬립링 고장 패턴과 유지보수 체크리스트
슬립링 고장은 대부분 접점 마모에서 시작해서 접촉저항 상승, 발열, 신호 노이즈 순서로 진행됩니다. 초기 증상을 놓치면 통신 두절이나 화재로 이어질 수 있어 정기 점검이 필요합니다.
| 증상 | 주요 원인 | 점검·조치 |
|---|---|---|
| 신호 순간 끊김·노이즈 | 브러시 접촉압 저하, 링 표면 오염 | 브러시 스프링 장력 확인, 접점부 클리닝 |
| 채널 발열 | 정격전류 초과 사용, 접촉저항 상승 | 실제 부하 전류 재측정, 접촉저항 측정 후 브러시 교체 |
| 회전 시 이상 소음·진동 | 베어링 마모, 축 정렬 불량 | 축 얼라인먼트 재조정, 베어링 교체 |
| 카본 분진 누적 | 카본 브러시 정상 마모 누적 | 주기적 에어 블로우 및 내부 청소 |
| 절연저항 저하 | 수분·유증기 침투 | IP등급 재검토, 씰링 상태 점검 |
슬립링을 통과하는 신호에서 노이즈가 잡힌다면 슬립링 자체보다 주변 배선 경로부터 의심하는 경우도 있습니다. 슬립링과 나란히 지나가는 전력 케이블이 있다면 노이즈 필터란? 글에서 다룬 전도성 노이즈 경로와 같은 원리로 신호선에 간섭이 유입될 수 있어, 슬립링 접점 상태와 배선 분리 여부를 함께 점검하는 것이 좋습니다.
📋 노이즈 필터란? — 인버터 노이즈 대책과 선정·설치 기준
인버터가 노이즈를 만드는 이유, 라인필터·dv/dt필터·사인파필터·페라이트 코어 종류별 차이, 정격전류·감쇠특성 선정 기준과 접지·배선 설치 방법을 정리했습니다.
정기 점검 주기 잡는 법
제조사 정격 수명(사이클 또는 시간)에서 실제 가동률을 반영해 역산하면 대략적인 정비 주기가 나옵니다.
예를 들어 정격 수명이 500만 사이클이고 설비가 하루 3,000사이클씩 가동된다면, 단순 계산으로는 약 4년 반이면 수명에 도달합니다. 다만 이 수치는 정상 환경 기준이라, 분진이 많거나 진동이 큰 현장이라면 여유를 두고 그보다 짧은 주기로 접점 상태를 육안 점검하는 편이 안전합니다.
현장에서 헷갈리는 것들 Q&A
Q1. 슬립링과 로터리 조인트는 같은 부품인가요?
A. 다릅니다. 슬립링은 전기(전원·신호)를 회전축 사이로 전달하는 부품이고, 로터리 조인트는 공압·유압처럼 유체를 회전축 사이로 전달하는 부품입니다. 둘 다 “회전부와 고정부를 연결한다”는 개념은 같지만 다루는 대상이 전기냐 유체냐로 나뉘고, 회전 척이나 롤러처럼 전기와 유체를 동시에 써야 하는 설비는 슬립링과 로터리 조인트를 함께 조합해서 씁니다.
Q2. 슬립링 없이 케이블을 넉넉하게 감아두면 안 되나요?
A. 회전 각도가 제한적인 왕복 동작이라면 케이블을 여유 있게 감아 처리하는 것도 가능합니다. 다만 축이 한 방향으로 여러 바퀴 계속 회전하는 설비라면 케이블이 계속 같은 방향으로 감기다가 결국 절연 파손이나 단선으로 이어지므로, 무한 회전축에는 슬립링이 사실상 유일한 해법입니다.
Q3. 이더넷이나 USB 신호도 슬립링으로 보낼 수 있나요?
A. 가능합니다. 다만 일반 전력용 슬립링 채널로는 신호 품질이 떨어지기 때문에, 이더넷·USB·동축(RF) 전용으로 설계된 슬립링을 별도로 선택해야 합니다. 이런 제품은 내부에 신호 손실을 줄이는 전용 회로나 접점 구조가 들어가 있어 일반 전력·아날로그 채널용 슬립링보다 가격이 높은 편입니다.
Q4. 슬립링 채널 수는 어떻게 정하나요?
A. 현재 필요한 전력·신호 채널 수를 다 더한 다음, 향후 센서나 배선이 추가될 가능성을 감안해 여유 채널을 1~2개 더 넣는 것이 일반적입니다. 슬립링은 나중에 채널을 추가하기 어려운 부품이라, 설계 단계에서 여유를 넉넉히 잡아두는 편이 재선정 비용보다 저렴합니다.
Q5. 슬립링 수명이 다 되면 어떤 증상부터 나타나나요?
A. 보통 신호 채널에서 순간적인 끊김이나 노이즈가 먼저 나타나고, 이어서 전력 채널의 발열이나 접촉저항 상승이 뒤따릅니다. 이상 소음이나 진동이 함께 나타난다면 접점보다 베어링 마모일 가능성이 높으므로 분해 전 두 가지를 구분해서 점검해야 합니다.
정리
슬립링은 회전축과 고정부 사이에서 전원·신호를 케이블 꼬임 없이 전달하는 부품이고, 장착 방식(관통형·캡슐형·팬케이크형)과 접점 방식(카본 브러시·귀금속 와이어 브러시)을 조합해서 고릅니다. 선정은 채널 구성을 먼저 정리한 뒤 정격전류·회전속도·IP등급 순서로 좁혀가면 됩니다.
담당 설비에 이미 슬립링이 달려 있다면, 오늘은 신호 채널에서 순간적인 끊김이나 노이즈가 없는지 하나만 확인해보세요. 접점 마모는 눈에 보이기 전에 신호 쪽에서 먼저 신호를 보내는 경우가 많습니다.
