유압 펌프 종류 — 기어·베인·피스톤 선정 기준

유압 펌프는 유압 시스템의 심장입니다.
종류를 잘못 고르면 소음이 커지거나 효율이 떨어지고, 유지보수 비용이 눈에 띄게 늘어나죠.
오늘은 현장에서 가장 많이 쓰는 기어·베인·피스톤·스크류 펌프의 작동 원리와 특성, 장단점을 비교하고 용도별 선정 기준을 정리해보겠습니다.

유압 펌프란? — 유압 시스템의 심장

유압 펌프는 전동기·엔진의 회전 에너지를 받아 오일에 압력을 실어 보내는, 유압 시스템의 동력원입니다.
사람으로 치면 심장에 해당하죠.
펌프가 만든 유량과 압력이 실린더의 속도와 힘을 결정하기 때문에, 펌프 선택이 곧 설비 성능의 출발점입니다.

유압 펌프는 회전당 일정한 양의 오일을 밀어내는 용적형(Positive Displacement)이 대부분입니다.
이 용적형 안에서 다시 기어·베인·피스톤·스크류로 갈리고, 각각 압력 한계와 소음·효율·가격이 다릅니다.
어느 펌프가 맞는지는 필요 압력과 유량, 소음 조건으로 정해지는데, 아래에서 종류별로 비교해보겠습니다.

유압 펌프 종류와 작동 원리 — 4가지 비교

유압 펌프는 모터의 회전 에너지를 유압유의 압력 에너지로 변환합니다.
크게 용적형(Positive Displacement)과 비용적형(Non-Positive Displacement)으로 나뉘는데, 산업용 유압 시스템에서는 거의 대부분 용적형 펌프를 사용합니다.
용적형 펌프는 회전당 일정 체적의 오일을 토출하기 때문에 압력이 높아져도 유량이 거의 변하지 않습니다.

4가지 펌프 종류 한눈에 비교

유압 실린더 선정에 대한 자세한 내용은 유압 실린더 종류 및 선정 기준을 참고할 수 있습니다.

유압 펌프 기어 타입 : 단순하지만 소음이 큽니다

기어 펌프는 외접 기어(External Gear)와 내접 기어(Internal Gear) 두 종류로 나뉩니다.
외접 기어 펌프는 두 개의 스퍼 기어가 서로 맞물려 회전하면서 기어 이 사이의 공간에 오일을 가두어 고압 쪽으로 밀어내는 방식입니다.
구조가 단순해 제작·수리가 쉽고 단가가 낮습니다.

기어 펌프의 특성과 적합 용도

장점으로는 부품 수가 적어 내구성이 높고, 오일 오염에 대한 허용 한도가 상대적으로 넓습니다. 높은 압력을 비교적 저렴하게 낼 수 있어 일반 프레스, 공작기계 클램핑, 산업 차량의 리프트 회로에 널리 사용됩니다.

단점은 소음과 맥동이 크다는 점입니다. 기어 이 맞물림 주기마다 토출 유량이 맥동해 진동과 소음이 발생합니다. 정밀 속도 제어나 소음 규제가 있는 환경에는 적합하지 않습니다.
고압에서 내부 누설이 커지기 때문에 35 MPa 이상의 초고압 작업에는 반드시 피스톤 펌프를 선택해야 합니다.

내접 기어 펌프(게로터, Gerotor)는 내측 로터가 외측 링 기어 안에서 편심 회전하며, 두 기어 사이 공간의 체적 변화로 오일을 압송하는 방식입니다.
외접 기어 펌프보다 소형·경량이며 소음도 상대적으로 낮아 자동차 오일 펌프, 소형 유압 유닛에 많이 사용됩니다.

유압 펌프 베인 타입 : 저소음·저맥동이 장점

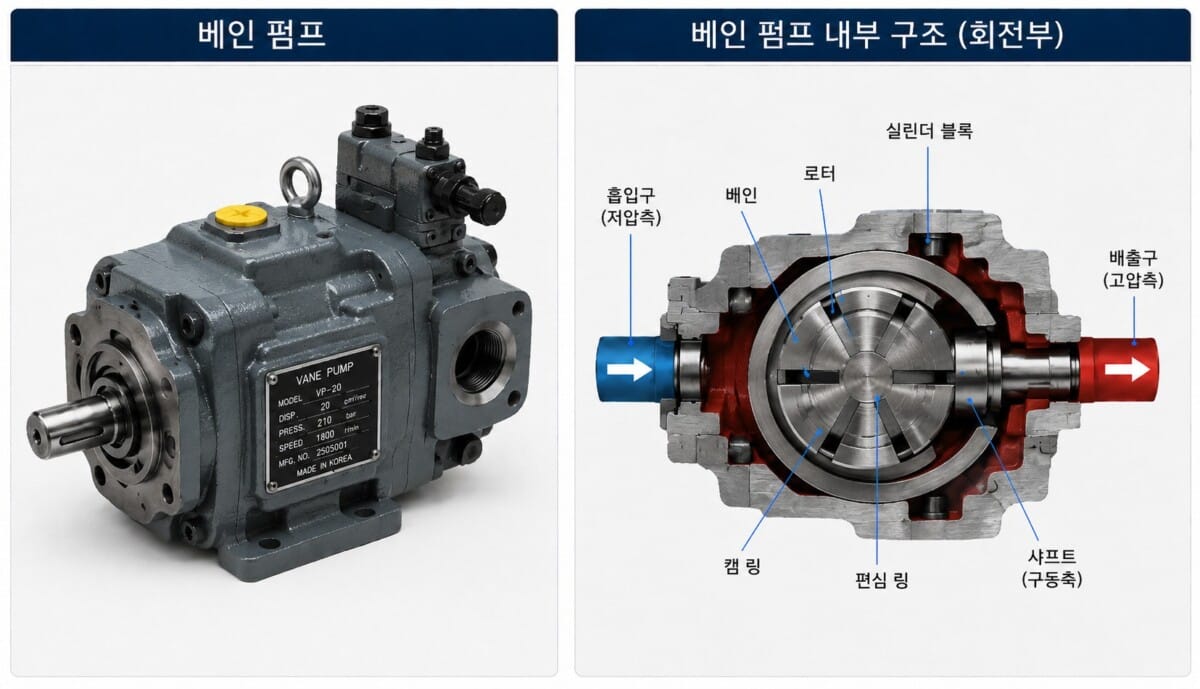

베인 펌프는 편심된 캠 링(Cam Ring) 안에서 로터가 회전하면서, 로터 슬롯에 삽입된 베인(날개)이 원심력과 스프링 힘으로 캠 링 내벽을 따라 미끄러지며 오일을 밀어냅니다.
흡입 영역에서 베인 사이 공간이 커지고, 토출 영역에서 좁아지면서 오일을 고압 쪽으로 밀어내는 원리입니다.

베인 펌프의 특성과 적합 용도

베인 펌프의 가장 큰 장점은 저소음·저맥동입니다. 베인이 캠 링에 연속적으로 접촉하면서 오일을 밀어내기 때문에 기어 펌프보다 훨씬 매끄러운 토출 특성을 보입니다. 사출 성형기, 공작기계 이송 축, 프레스 완충 회로처럼 소음이 문제가 되는 환경에 적합합니다.

단점은 베인 끝단 마모입니다. 베인이 캠 링 내벽에 접촉하면서 작동하기 때문에 오일 오염에 민감하고, 오일 청정도 관리가 중요합니다.
일반적으로 NAS 8~10급 수준의 청정도를 유지해야 수명이 보장됩니다.
베인 마모가 진행되면 내부 누설이 늘어나 같은 압력에서 유량이 줄고 모터 전류가 올라가는 징후가 나타납니다. 이 시점에는 오버홀(베인·캠링 교체)을 검토해야 합니다. 또한 피스톤 펌프와 달리 가변 토출량 조정 범위가 좁습니다.

가변 용량형(Variable Vane Pump)은 캠 링의 편심량을 바꿔 토출량을 제어할 수 있어 에너지 절감이 필요한 설비에 활용됩니다.

유압 펌프 피스톤 타입 : 고압·고효율의 대표 주자

피스톤 펌프는 복수의 피스톤이 왕복 운동하면서 오일을 흡입·토출합니다.
회전축에 대해 피스톤이 놓이는 방향에 따라 액시얼(Axial) 피스톤 펌프와 레이디얼(Radial) 피스톤 펌프로 나뉘며, 산업용으로는 액시얼 타입이 훨씬 많이 사용됩니다.

피스톤 펌프의 특성과 적합 용도

피스톤 펌프의 최대 장점은 고압(최대 45 MPa)에서 높은 용적 효율(92~98%)을 유지한다는 점입니다. 피스톤과 실린더 보어 사이의 정밀 가공으로 내부 누설이 매우 적기 때문에 고압 작업에서도 효율이 거의 떨어지지 않습니다.

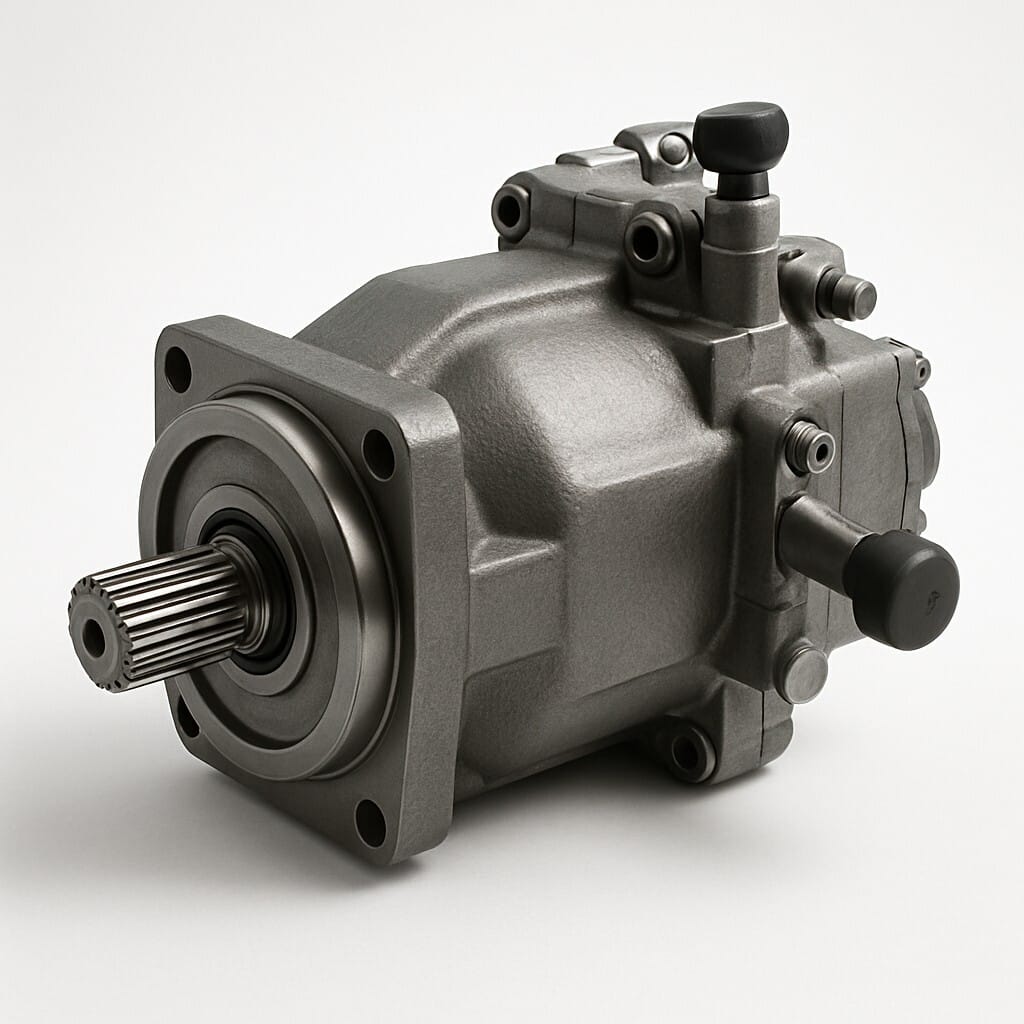

가변 용량형(Variable Displacement) 피스톤 펌프는 사판(Swash Plate) 각도를 바꿔 피스톤 스트로크를 조절, 토출량을 0에서 최대까지 연속으로 제어할 수 있습니다. 굴착기, 크레인, 건설 기계, 고압 프레스에서 피스톤 펌프가 사용되는 이유입니다.

단점으로는 오일 청정도 요구가 가장 엄격하다는 점(NAS 6~8급)입니다.
이물질이 피스톤·실린더 보어에 침입하면 빠른 마모와 누설이 발생하므로 고압 필터와 정기적인 오일 분석이 필수입니다.

유압 실린더 추력 계산은 유압 실린더 추력 계산기를 활용할 수 있습니다. 유압 실린더 종류에 대한 내용은 유압 실린더 종류 및 선정 기준을 참고합니다.

유압 펌프 스크류 타입 : 극저소음이 필요할 때

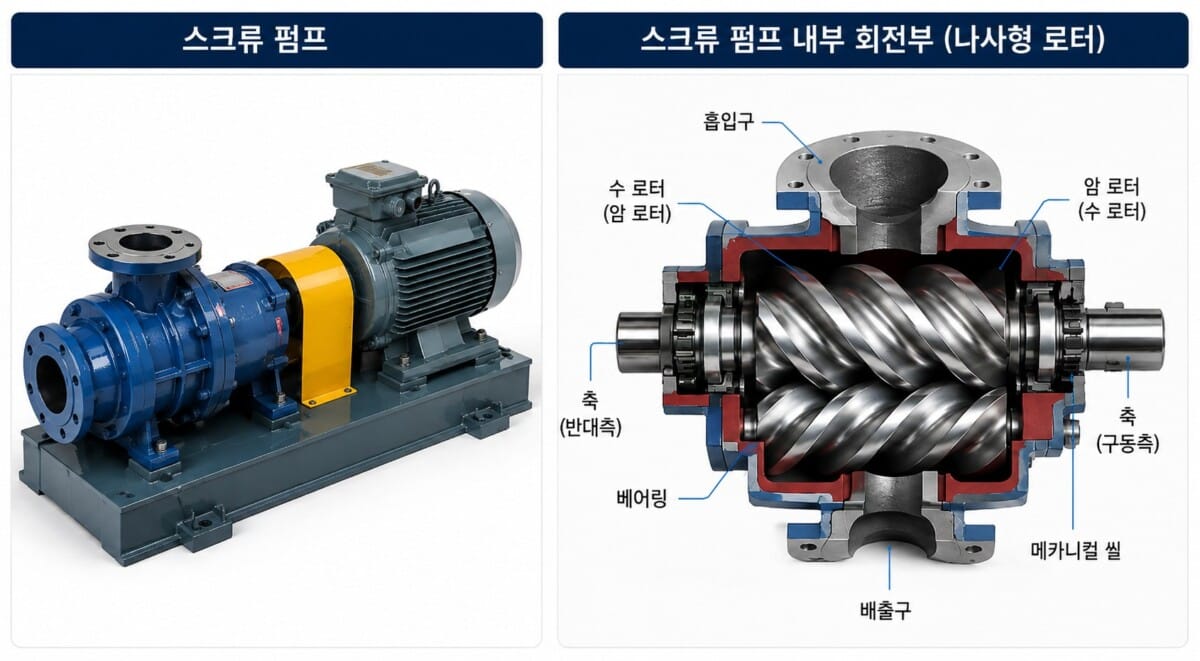

스크류 펌프는 2~3개의 나사형 로터가 맞물려 회전하면서, 오일이 나사 홈을 따라 축 방향으로 연속 이송되는 방식입니다.
오일 흐름에 맥동이 거의 없어 소음이 극히 낮다는 것이 최대 특징입니다.
압연기 윤활 시스템, 선박 엔진룸, 병원·연구소 환경처럼 진동·소음이 절대적으로 억제돼야 하는 곳에 사용됩니다.

스크류 펌프의 특성과 적합 용도

스크류 펌프의 장점은 연속 토출에 의한 극저맥동·극저소음입니다. 맥동률이 기어 펌프의 1/10 이하 수준이어서 정밀 측정 장비나 소음 민감 환경에 적합합니다.

단점은 비용입니다. 나사 로터의 정밀 가공이 필요하기 때문에 기어 펌프 대비 2~5배 비쌉니다.
또한 점도가 낮은 유체(물, 저점도 오일)에서는 내부 누설이 커져 효율이 떨어집니다. 일반적으로 ISO VG 32~100 점도 범위의 유압유에서 가장 효율이 좋습니다.
어떤 점도의 오일을 선택할지는 유압 오일 종류 — 점도 선정과 교환 주기를 참고하면 판단하기 쉬워집니다.

펌프와 함께 동력 전달 방식을 결정하는 유압 모터 선정 기준은 유압 모터 종류 — 기어·피스톤·베인형 3가지 선택 기준에서 확인할 수 있습니다.

유압 펌프는 액추에이터인 실린더와 짝을 이뤄 동작하는데, 같은 유압유를 쓰면서도 유압 실린더 공압 실린더 차이 — 추력·속도·정밀도 선정 기준을 알아두면 시스템 전체를 이해하는 데 도움이 됩니다.

용도별 펌프 선정 요약

유압 펌프 선정 시 파워 유닛(탱크·냉각기·필터 포함) 설계와 작동유 선정도 병행해야 합니다. 작동유 ISO 점도 등급(VG), 인화점, 청정도 등급(NAS 또는 ISO 4406)을 확인한 뒤 펌프 메이커 사양서와 대조해야 합니다. 대표적인 유압 기기 제조사 기술 자료는 Bosch Rexroth 공식 사이트에서 확인할 수 있습니다.

펌프가 회로도 상에서 어떻게 표시되고 다른 요소와 연결되는지는 유압 회로도 기호 읽는 법 — ISO 기호 보는 법에서 확인할 수 있습니다.

유압 펌프 선정 Q&A — 현장에서 자주 묻는 것들

Q1. 유압 펌프 소음이 갑자기 커졌을 때 원인은 무엇인가요?

가장 흔한 원인은 오일 부족이나 흡입 라인의 기포 유입, 즉 캐비테이션입니다. 이때는 금속성 소음이 나면서 탱크 오일 레벨과 흡입 라인 막힘 여부를 먼저 점검해야 합니다.
커플링 센터 불량도 자주 나타나는 원인으로, 진동이 함께 커지는 게 특징입니다.
기어 이나 베인, 피스톤 슈 같은 내부 부품이 마모됐을 때는 고주파 소음이 나는데, 이 경우 오일 샘플 분석으로 금속 분진 함량을 확인하면 원인을 특정할 수 있습니다.

Q2. 기어 펌프를 고압 회로에 써도 되나요?

외접 기어 펌프의 최고 허용 압력은 제조사별로 다르지만 일반적으로 25 MPa(250 bar) 수준입니다. 이를 초과하는 고압 회로에는 내부 누설이 급격히 증가해 효율이 떨어지고 수명이 단축됩니다. 30 MPa 이상의 고압 작업이 필요하다면 피스톤 펌프를 선택해야 합니다.

Q3. 가변 용량형 피스톤 펌프와 정용량형의 에너지 효율 차이가 어느 정도인가요?

정용량형 펌프에 릴리프 밸브를 조합하는 방식은 부하가 없을 때도 펌프가 최대 압력·유량을 유지하므로 잉여 에너지가 열로 낭비됩니다. 가변 용량형은 부하에 맞게 토출량을 줄여 10~40% 에너지 절감 효과를 기대할 수 있습니다. 가동 시간이 길거나 부하 변동이 큰 설비일수록 에너지 절감 효과가 커집니다.

Q4. 유압 오일 교환 주기는 어떻게 되나요?

일반적으로 첫 교환은 500~1,000시간(초기 오염 제거), 이후에는 2,000~4,000시간 또는 1~2년을 기준으로 삼습니다. 더 정확한 기준은 오일 샘플 분석(산가 TAN, 점도, 수분, 입자 오염도)으로 판단합니다. 오일 청정도가 나쁘면 내부 구성품의 마모가 기하급수적으로 빨라지므로 정기 샘플링이 경제적으로 유리합니다.

Q5. 유압 펌프 용량(cc/rev, L/min)은 어떻게 선정하나요?

필요 유량(Q) = 실린더 단면적 × 피스톤 속도로 계산합니다. 예를 들어 내경 80mm 실린더를 100mm/s로 움직이려면 Q = π×(0.04)²×0.1 = 0.000503 m³/s = 30.2 L/min이 필요합니다. 여기에 펌프 용적 효율(약 90%)을 나누면 실제 필요 펌프 이론 유량은 약 33.5 L/min이 됩니다. 회전수(rpm)와 cc/rev를 조합해 이 유량을 낼 수 있는 펌프를 선택합니다.
